Функциональное назначение |
Протокол электросчетчиков СЭТ-4ТМ, СЭБ 2А.07, СЭБ 2А.07Д, СЭБ 2А.08, ПСЧ 3ТА.07, ПСЧ 3АРТ.07, ПСЧ 3АРТ.07Д, ПСЧ 3АРТ.08 в Modbus TCP |
|
Параметры связи с электросчетчиками (приборами) |
|
|
Порт 2 (определяется при заказе) |
RS-485 / CAN (полудуплекс) |
|
Тип подключения |
Клеммник, XP1 |
|
Протокол |
Протокол электросчетчиков СЭТ-4ТМ, СЭБ 2А.07, СЭБ 2А.07Д, СЭБ 2А.08, ПСЧ 3ТА.07, ПСЧ 3АРТ.07, ПСЧ 3АРТ.07Д, ПСЧ 3АРТ.08 |
|
Максимальное количество подключаемых приборов |
10 |
|
Скорость передачи данных |
От 300 до 115200 бит/с |
|
Количество бит данных |
8 |
|
Контроль четности |
Нет/чет/нечет |
|
Количество стоп бит |
1 / 2 |
|
Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) |
|
|
Порт 1 |
Ethernet |
|
Тип подключения |
RJ45 |
|
Протокол |
Modbus TCP |
|
Максимальное количество Ethernet соединений |
10 |
|
Скорость передачи данных |
10/100 Мбит/с |
|
Управление устройством |
|
|
Интерфейс управления |
Web-интерфейс |
|
Требования к электропитанию |
|
|
Рабочее напряжение, В |
24 |
|
Выходное напряжение (питание интерфейса электросчетчика) |
5В, 500мА ±10% |
|
Потребляемая мощность, Вт |
Не более 2 |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха, °С |
-40 – +50 |
|
Относительная влажность воздуха, % |
5 – 90 |
|
Размеры и вес |
|
|
Габариты, мм |
95х58х58 мм |
|
Масса не более |
300 г |

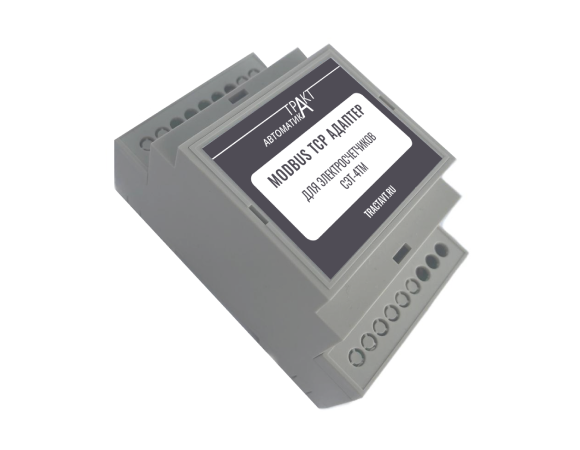

Устройство содержит два порта обмена данными. Первый порт предназначен для работы в сетях Ethernet с протоколом обмена данными Modbus TCP, а также настройки адаптера через web-интерфейс. Второй порт предназначен для подключения от одного до десяти электросчетчиков.
