Функциональное назначение |
Протокол электросчетчиков ГОСТ Р МЭК 61107-2001 в Modbus RTU/ASCII |
|
Параметры связи с электросчетчиками (приборами) |
|
|
Порт 2 (определяется при заказе) |
RS-485 / CAN (полудуплекс) |
|
Тип подключения |
Клеммник, XP1 |
|
Протокол |
Протокол электросчетчиков ГОСТ Р МЭК 61107-2001 в Modbus RTU/ASCII |
|
Максимальное количество подключаемых приборов |
4 |
|
Скорость передачи данных |
От 300 до 9600 бит/с |
|
Количество бит данных |
7/8 |
|
Контроль четности |
Нет/чет/нечет |
|
Количество стоп бит |
1 / 2 |
|
Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) |
|
|
Порт 1 |
RS-485 (полудуплекс) |
|
Тип подключения |
Клеммник, XP2 |
|
Протокол |
Modbus RTU/ASCII |
|
Максимальное количество адаптеров в магистрали |
32 |
|
Скорость передачи данных |
От 300 до 115200 бит/с |
|
Количество бит данных |
32 |
|
Контроль четности |
Нет/чет/нечет |
|
Количество стоп бит |
1/2 |
|
Управление устройством |
|
|
Интерфейс управления |
Интерфейс Modbus |
|
Требования к электропитанию |
|
|
Рабочее напряжение, В |
24/12/5 |
|
Выходное напряжение (питание интерфейса электросчетчика) |
5В, 150мА ±10% |
|
Потребляемая мощность, Вт |
Не более 2 |
|
Условия эксплуатации |
|
|
температура окружающего воздуха, °С |
-40 – +50 |
|
Относительная влажность воздуха, % |
5 – 90 |
|
Размеры и вес |
|
|
Габариты, мм |
110х34х58 мм |
|
Масса не более |
200 г |

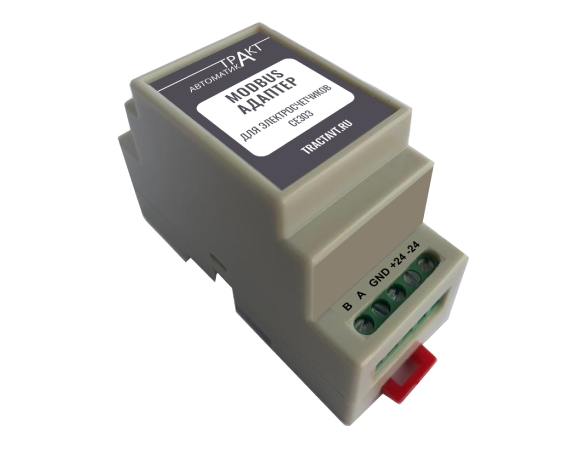

Применение адаптера в системах автоматизации с электросчетчиками СЕ301/СЕ303 обусловлено тем, что электросчетчик имеет свой внутренний протокол обмена данными, который невозможно либо очень сложно реализовать в промышленных контроллерах со встроенными стандартными протоколами.
При подключении адаптера к двум и более электросчетчикам СЕ301, следует изменить адреса электросчетчиков на четырехзначные (по умолчанию адрес представляет собой серийный номер электросчетчика). Для связи с электросчетчиком СЕ301 по протоколу Modbus RTU, кроме питания электросчетчика необходимо подключить минимум одну фазу.
