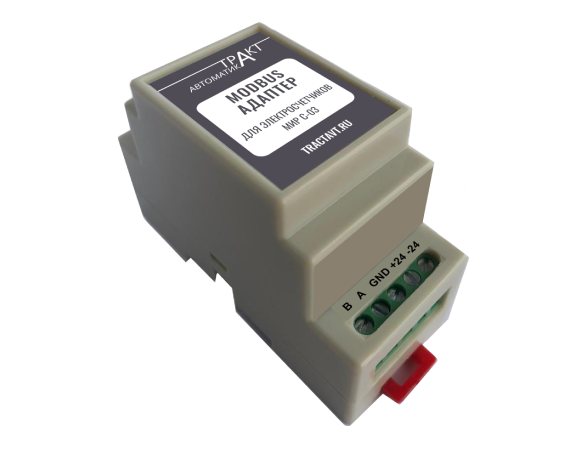

ModBus адаптер для электросчетчиков МИР С-03
Адаптер для электросчетчиков МИР С-03 предназначен для сбора информации по внутреннему протоколу электросчетчика МИР С-03 и передаче этой информации по промышленному протоколу Modbus (RS-485). Адаптер предназначен для работы с одним электросчетчиком.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Функциональное назначение

    Протокол электросчетчиков МИР С-03 в Modbus RTU/ASCII

    Параметры связи с электросчетчиками (приборами)

    Порт 2 (определяется при заказе)

    RS-485 / CAN / RS232 (полудуплекс)

    Тип подключения

    Клеммник, XP1

    Протокол

    Протокол электросчетчиков МИР С-03

    Максимальное количество подключаемых приборов

    1

    Скорость передачи данных

    От 300 до 115200 бит/с

    Количество бит данных

    8

    Контроль четности

    Нет/чет/нечет

    Количество стоп бит

    1 / 2

    Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.)

    Порт 1

    RS-485 (полудуплекс)

    Тип подключения

    Клеммник, XP2

    Протокол

    Modbus RTU/ASCII

    Максимальное количество адаптеров в магистрали

    32

    Скорость передачи данных

    От 300 до 115200 бит/с

    Количество бит данных

    8

    Контроль четности

    Нет/чет/нечет

    Количество стоп бит

    1/2

    Управление устройством

    Интерфейс управления

    Интерфейс Modbus

    Требования к электропитанию

    Рабочее напряжение, В

    24/12/5

    Выходное напряжение (питание интерфейса электросчетчика)

    5В, 150мА ±10%

    Потребляемая мощность, Вт

    Не более 2

    Условия эксплуатации

    Температура окружающего воздуха, °С

    -40 – +50

    Относительная влажность воздуха, %

    5 – 90

    Размеры и вес

    Габариты, мм

    110х34х58 мм

    Масса не более

    200 г

  • Применение адаптера в системах автоматизации с электросчетчиками МИР С-03 обусловлено тем, что электросчетчик МИР С-03 имеет свой внутренний протокол обмена данными, который невозможно либо очень сложно реализовать в промышленных контроллерах со встроенными стандартными протоколами.

  • RTu МИР
