Технические характеристики:
|
Класс точности по активной энергии |
согласно ГОСТ 31819.22-2012 |
|
0,5S |
Класс точности по реактивной энергии |
|
согласно ГОСТ 31819.23-2012 |
1 |
|
Номинальное напряжение |
6 кВ или 10 кВ |
|
Диапазон напряжений питания |
от 0,75·Uном до 1,2·Uном |
|
Частота измерительной сети |
(50±7,5) Гц |
|
Номинальный ток |
5А, 10А, 20А |
|
Максимальный ток |
100А, 200А, 300А |
|
Стартовый ток при измерении активной энергии |
5мА, 10 мА, 20 мА |
|
Стартовый ток при измерении |
реактивной энергии |
|
10мА, 20 мА, 40 мА |
Диапазон значений постоянной ВПУ |
|
Полная (активная) мощность, потребляемая |
цепью напряжения счётчика при номинальном |
|
напряжении, нормальной температуре, |
номинальной частоте, не превышает |
|
70 В·А (8,5 Вт) |
Диапазон рабочих температур |
|
от -45 до +70 °С |
Межповерочный интервал |
|
10 лет |
Срок службы счётчика, не менее |
|
30 лет |
Средняя наработка на отказ, не менее |
|
220 000 ч |
Максимальная дальность действия интерфейса RF433, м |
|
не менее 100 |
Время сохранения данных в энергонезависимой памяти, лет |
|
не менее 40 |
Глубина хранения значений электрической энергии на начало месяца, не менее |
|
36 месяцев |
Глубина хранения значений электрической энергии на начало суток, не менее |
|
128 суток |
Глубина хранения значений электрической энергии на начало интервала 30 минут, не менее |
|
Интервал усреднения мощности для фиксации профиля нагрузки |
*по требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут. |
|
30 минут* |
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее |
|
128 суток |
Количество записей в журнале событий, не менее |
|
Характеристики поставляемых шин |
|
|
Тип материала токоведущих шин |
Медь |
|
Профиль токоведущих шин |
Круг |
|
Диаметр токоведущих шин, мм |
16 |
|
Материал контактных фланцев |
Латунь |
Нет необходимости установки КСО с трансформаторами напряжений (3хЗНОЛ).
Экономия места в распределительном устройстве подстанции позволяет снизить требуемые габариты помещения, или же высвободившееся место можно использовать для установки еще одной отходящей линии.
Основные гальванически развязанные интерфейсы:

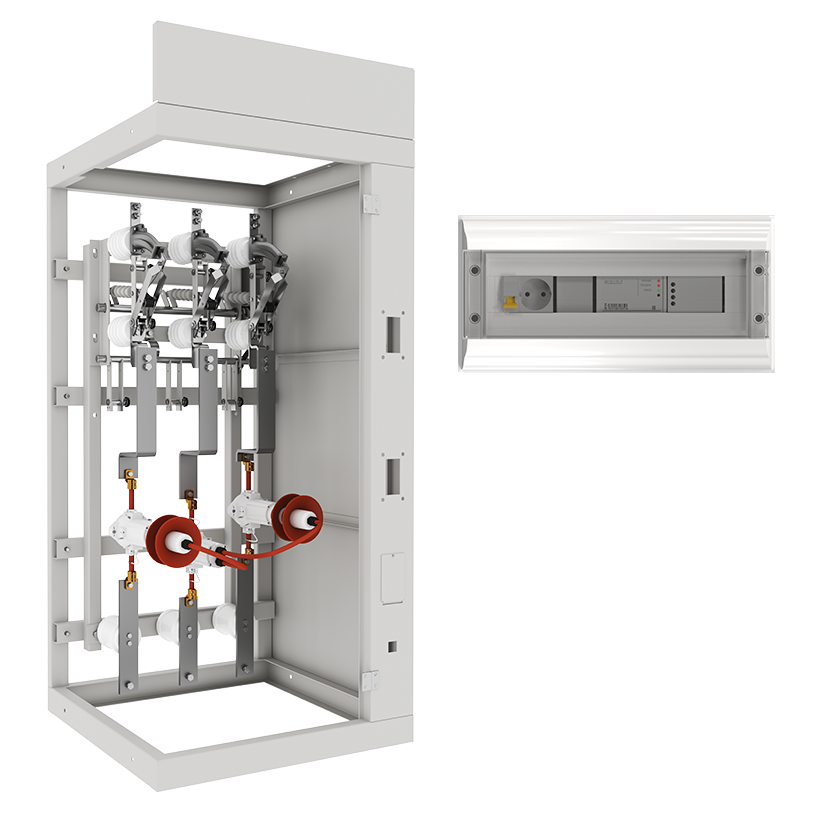

Конструктивно ВПУ состоят из трёх блоков, два из которых - измерительные (БИ1, БИ2), один соединительный.
Также в комплект поставки входит четвёртый блок, который размещается снаружи КСО или КРУ - внешний блок. Этот блок подключается к БИ1 по оптическому кабелю и служит для связи с внешними устройствами по GSM/GPRS, LTE.
Блоки измерительные подключаются по схеме Арона.
Для измерения тока применены электронные датчики тока на основе катушки Роговского, взамен трансформаторов тока с металлическим сердечником, применяемых в ПКУ.
Для измерения напряжения используется резистивный делитель, взамен электромагнитных трансформаторов напряжения.
Измеряют: два фазных тока Ia (I1) , Ic (I2), два линейных напряжения Uab (U1-2), Ubc (U2-3) и углы между ними.
На основании полученных измерений ведется расчёт активной, реактивной и полной энергии, а также третьего фазного тока Ib (I2) и линейного напряжения Uca (U3-1).
1.Тип прибора учёта
2.Тип корпуса
SPHV1 – для установки на высоковольтную линию с горизонтальным расположением проводов, модификация 1
3.Класс точности
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
4.Номинальное напряжение
6K – 6000 В
10K – 10000 В
5.Номинальный ток
5 – 5 А
10 – 10 А
20 – 20 А
6.Максимальный ток
100А – 100 А
200А – 200 А
300А – 300 А
7.Тип и количество измерительных элементов
RGC2 – катушка Роговского, 2 элемента
RGC3 – катушка Роговского, 3 элемента
8.Основной интерфейс
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
9.Дополнительные интерфейсы
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
RFWF – радиоинтерфейс WiFi
RFLT – радиоинтерфейс LTE
(Нет символа) – интерфейс отсутствует
10.Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P1 – протокол DLMS/COSEM/СПОДЭС
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
P3 – протоколы «МИРТЕК», DLMS/COSEM/СПОДЭС и ГОСТ Р МЭК 60870-5-104-2004
11.Дополнительные функции
H – датчик магнитного поля
M – измерение параметров качества электрической энергии
O – оптопорт
Vn – электронная пломба, где n может принимать значения:
1 – электронная пломба на модуле высокого напряжения
2 – электронная пломба на открытие верхней поворотной полусферы
3 – электронная пломба на модуле высокого напряжения и на открытие верхней поворотной полусферы
4 – электронная пломба на модуле высокого напряжения, на открытие верхней поворотной полусферы и отсеке для установки SIM-карт
(Нет символа) – дополнительные функции отсутствуют
12.Количество направлений учёта электрической энергии
(Нет символа) – измерение электрической энергии в одном направлении (по модулю)
D – измерение электрической энергии в двух направлениях
|
Передача данных: СПОДЭС версия 4, протокол МИРТЕК |
|
Uном = 10 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-RF2400/6-P2-HМV4-D с компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
Uном = 6 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и внешн.блок RFLT |
|
ИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-RF2400/6-P2-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
Передача данных: СПОДЭС версия 4 |
|
Uном = 10 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
Uном = 6 кВ |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и внешн.блок RFLT |
|
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-RF2400/6-P1-HМV4-D c компл.шин и БВ-RFLT-3x230-ZR-GP |
