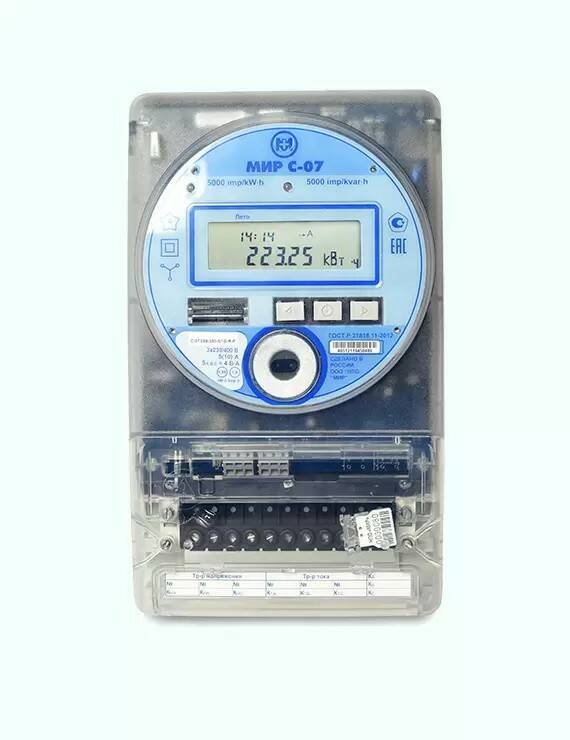

Трехфазный счетчик электроэнергии МИР С-07

Поддержка протокола СПОДЭС; Функция управления нагрузкой и функция ограничения мощности; Наличие датчика магнитного поля; Возможность резервирования каналов связи.

Характеристики
Особенности
Модификации
Документация

Параметр	Значение
Тип включения цепей напряжения	Прямое или трансформаторное
Тип включения цепей тока	Трансформаторное
Класс точности при измерении активной/реактивной энергии	0,5S/1, 0,2S/0,5
Номинальное напряжение фазное/линейное, В	3х57,7/100 или 3х230/400
Номинальный (максимальный) ток, А	1(2) или 5(10)
Номинальная частота сети, Гц	50
Количество тарифов/тарифных зон	4/12
Номинальное напряжение резервного источника питания, В	230В постоянного или переменного тока
Межповерочный интервал, лет: · на территории РФ · на территории Республики Казахстан	16 8
Гарантийный срок эксплуатации, лет	8
Степень защиты от проникновения воды и посторонних предметов по ГОСТ 14254	IP51
Диапазон рабочих температур, °С	От минус 50 до плюс 70
Габаритные размеры (ВхШхГ), мм, не более	285×168×63

НАЗНАЧЕНИЕ
- Многотарифный учет активной и реактивной энергии прямого и обратного направлений в трехфазных цепях переменного тока;
- Измерение параметров сети;
- Установка у трехфазных потребителей, а также в качестве балансного счетчика на ТП;
- Эксплуатация автономно или в составе системы учета АСКУЭ РРЭ.
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
- Активная и реактивная энергия прямого и обратного направлений;
- Активная, реактивная и полная мощность по каждой фазе и суммарно по трем фазам;
- Среднеквадратические (действующие) значения силы тока и напряжения по каждой фазе;
- Среднеквадратические (действующие) значения линейных напряжений;
- Коэффициент мощности по каждой фазе и суммарно;
- Частота сети.
ИНТЕРФЕЙСЫ И КОММУНИКАЦИЯ
- Оптический порт;
- один или два RS-485 (опционально);
- PLC (опционально);
- ZigBee 2,4 ГГц с внутренней/внешней антенной (опционально);
- Радиоинтерфейс 868 МГц с внешней антенной (опционально);
- 2G GPRS или 4G LTE с внешней антенной;
- Bluetooth.
ОСОБЕННОСТИ
- Дополнительное реле
- Самоорганизующаяся сеть для интерфейсов PLC и ZigBee
- Защита от хищения электроэнергии:
- наличие датчика магнитного поля и возможность индикации воздействия магнитного поля;
- наличие электронных пломб вскрытия крышек корпуса и клеммного отсека;
- разрушаемый при вскрытии корпус;
- прозрачная крышка зажимов.
- Протоколы передачи данных МИР, Modbus, DLMS/COSEM, СПОДЭС (опционально);
- Наличие резервного блока питания (опционально).
- Самодиагностика
