ХАРАКТЕРИСТИКИ ИНТЕРФЕЙСОВ СВЯЗИ:
|
Параметр |
Значение |
|
Оптический порт |
|
|
Скорость передачи данных, бит/с |
9600 |
|
RS-485 |
|
|
Количество интерфейсов |
2 |
|
Скорость передачи данных, бит/с |
9600 – 115200 |
|
Количество подключенных устройств со стандартной нагрузкой сопротивлением 12 кОм, не менее |
32 |
|
GSM |
|
|
Стандарты подвижной связи |
2G (CSD, GPRS) |
|
Скорость передачи данных |
CSD – 9,6 кБит/с |
|
Количество SIM-карт |
2 |
|
Работа с SIM-картами со статическим IP-адресами |
Поддерживается |
|
Количество одновременно исходящих TCP/IP-соединений с разными удаленными компьютерами ЦУС со статическими IP-адресами |
4 |
|
Активация исходящих TCP/IP-соединений |
По дозвону или |
|
Ethernet |
|
|
Количество интерфейсов |
2 |
|
Скорость передачи данных, Мбит/с |
100 |
|
Количество одновременно входящих TCP/IP-соединений с разными удаленными компьютерами ЦУС в локальной сети предприятия |
4 |
|
RF |
|
|
Поддерживаемые технологии |
Mesh-сеть по техноло-гии MeshLogic |
|
Режим работы |
Базовая или |
|
Диапазон рабочих частот, МГц |
868,7 – 869,2 |
|
Мощность несущей частоты передатчика, мВт |
25 |
|
Скорость передачи данных, кбит/с |
50 |
|
Чувствительность приемника, дБм: |
-110 |
|
Количество частотных каналов |
4 |
|
Параметр |
Значение |
||||||
|
Интерфейс – ZigBee (при наличии символа «Z», «Z1» в коде коммуникатора) |
|||||||
|
Модификация коммуникатора |
«Z» |
«Z1» |
|||||
|
Поддерживаемые технологии |
Mesh-сеть |
Mesh-сеть |
|||||
|
Режим работы |
«Базовая станция» |
«Базовая станция» или |
|||||
|
Максимальное число устройств в сети |
80 |
600 |
|||||
|
Диапазон рабочих частот, МГц |
2400 – 2483,5 |
||||||
|
Мощность несущей частоты передатчика ZigBee, мВт |
100 |
||||||
|
Скорость передачи данных, кбит/с |
250 |
||||||
|
Количество частотных каналов |
16 |
||||||
|
Интерфейс – PLC |
|||||||
|
Модификация коммуникатора |
«P» |
«P1» |
«P2» |
«P3» |
|||
|
Поддерживаемые технологии |
Mesh-сеть |
Mesh-сеть |
Mesh-сеть |
Mesh-сеть |
|||
|
Режим работы |
«Базовая станция» или |
«Базовая станция» или «Удаленная |
«Базовая станция» или «Удаленная |
«Базовая станция» или «Удаленная |
|||
|
Скорость передачи данных, бит/с |
625 или 2500 |
625 или 2500 |
до 33400 (автоматический выбор) |
до 33400 (автоматический выбор) |
|||
|
Диапазон рабочих частот, кГц |
20 – 80 |
95 – 125 |
35,9 – 90,6 |
98,4 – 121,9 |
|||
|
Уровень выходного сигнала PLC на эквиваленте силовой сети сопротивлением 5 Ом, В |
1,4 |
1,4 |
5,0 |
5,0 |
|||
|
Уровень входного сигнала PLC, при котором обеспечивается прием, мВ, не более |
1,0 |
1,0 |
1,0 |
1,0 |
|||
|
Количество ретрансляций |
7 |
7 |
7 |
7 |
|||
|
Разъем выхода сигнала PLC |
«A B C N» |
«PLC2» |
«A B C N» |
«PLC2» |
|||
ОБЩИЕ ХАРАКТЕРИСТИКИ:
|
Параметр |
Значение |
|
Межповерочный интервал, лет |
16 |
|
Гарантийный срок эксплуатации, лет |
5 |
|
Средний срок службы, лет |
30 |
|
Масса устройства, кг |
0,7 |
|
Диапазон рабочих температур,0С |
От -40 до +60 |
|
Габаритные размеры (ВхШхГ), мм |
130х198х76 |
НАЗНАЧЕНИЕ

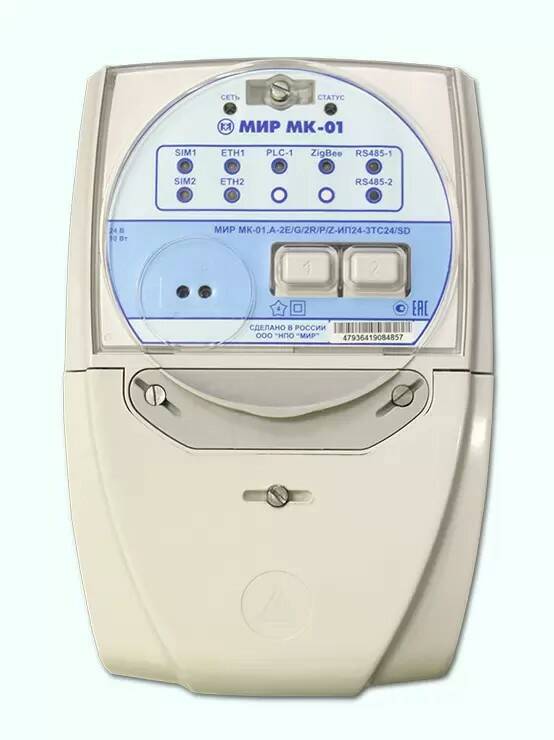

Модем-коммуникатор МИР МК-01.А-G/R/P/Z1-ИП230-SD предназначен для автоматического сбора информации с приборов учета электроэнергии, многофункциональных измерительных преобразователей и других интеллектуальных устройств (ИУ), подключенных по цифровым интерфейсам и передачи собранной информации в информационно-вычислительные комплексы (ИВК), диспетчерские пункты (ДП), центры управления сетями (ЦУС), а также для обеспечения единства времени в системах (синхронизации времени счетчиков и интеллектуальных устройств).
ИНТЕРФЕЙСЫ И КОММУНИКАЦИИ
ОСОБЕННОСТИ
