Счетчики полностью соответствуют современным отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии (СТО СТО 34.01-5.1-009-2024), а также требованиям постановления Правительства РФ от 19.06.2020 № 890. Счетчики, имеющие расщепленную архитектуру (сплит-счетчики) комплектуются выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу независимо и одновременно с обменом данными между счетчиком и системой АИИС КУЭ.

• Не менее двух интерфейсов для обмена данными;
• Оптопорт во всех моделях;
• Наличие встроенного реле;
• Три энергонезависимые электронные пломбы: корпус, клеммная крышка, крышка сменного модуля;
• Датчик магнитного поля;
• Возможность работы по протоколам Меркурий, СПОДЭС;
• Неразъемный корпус, прозрачная клеммная крышка.

Измерение и расчет параметров:

• учтенная активная, реактивная энергия прямого и обратного направлений, в том числе по тарифам нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
• мгновенные (за один период частоты сети) и усредненные значения фазных и линейных напряжений;
• мгновенные (за один период частоты сети) и усредненные значения фазных токов и тока нейтрали (опционально);
• расчет небаланса фазных токов и тока нейтрали (опционально);
• активная, реактивная, полная мощности в каждой фазе и суммарно по всем фазам;
• коэффициент мощности;
• соотношение реактивной и активной мощностей (tgφ);
• максимумы мощности;
• частота питающей сети;
• температура внутри корпуса (контрольный, метрологически ненормированный параметр);
• ПКЭ;
• текущее время и дата;
• время работы (наработка) счетчика.

Хранение данных:

Учет, хранение, вывод на ЖКИ и передача по интерфейсам показаний активной и реактивной электроэнергии раздельно по каждому тарифу и суммы показаний по всем тарифам выполняется за следующие периоды времени:

• с момента сброса показаний;
• за 123 предыдущих суток;
• за 36 предыдущих программируемых расчетных периодов.

Измерение, хранение в энергонезависимой памяти и передача по интерфейсам профиля нагрузки активной и реактивной энергии прямого и обратного направлений с программируемым интервалом времени интегрирования от 1 до 60 минут с дискретностью 1 минута с циклической перезаписью, начиная с самого раннего значения. Глубина хранения данных не менее 90 суток для 30 ти минутных и не менее 180 суток для 60 ти минутных интервалов.

Инициативная передача информации:

Счетчики могут быть запрограммированы на инициативную передачу служебной и технологической информации по последовательному интерфейсу.
Обязательное формирование и отправка инициативных сообщений выполняется при наличии доступа к каналу связи и наступлении следующих событий:

• отсутствие напряжения, либо значение напряжения ниже запрограммированного порога;
• срабатывание электронной пломбы корпуса.

Тарифное расписание:

В счетчиках может использоваться тарифное расписание СПОДЭС или Меркурий. Выбор типа тарифного расписания осуществляется в процессе производства или при конфигурировании счетчика потребителем. Тарификатор Меркурий имеет следующие характеристики: 4 тарифа, 16 временных зон суток. Для тарифных расписаний СПОДЭС используется до 24 временных зон суток в рамках информационной модели СПОДЭС. Время переключения тарифов в суточном профиле для всех тарифных расписаний кратно минуте.

Показатели качества электроэнергии:

Счетчики обеспечивают измерение ПКЭ по ГОСТ 30804.4.30, класс S, с формированием событий и индикацией факта нарушения на ЖКИ для следующих параметров:

• отклонение основной частоты напряжения электропитания от номинального значения;
• длительность отклонения частоты от номинального значения;
• положительное, отрицательное, установившееся отклонение напряжения;
• глубина провала напряжения;
• длительность провала напряжения;
• максимальное значение напряжения при перенапряжении;
• длительность перенапряжения;
• длительность прерывания напряжения;
• коэффициент искажения синусоидальности напряжения.

Журналы событий:

Счетчики поддерживают ведение и сохранение в энергонезависимой памяти журналов, где фиксируются и сохраняются следующие события:

• дата и время вскрытия клеммной крышки;
• дата и время вскрытия корпуса;
• дата, время и причина включения и отключения встроенного коммутационного аппарата;
• дата и время последнего перепрограммирования;
• дата, время, тип и параметры выполненной команды;
• попытка доступа с неуспешной идентификацией и (или) аутентификацией;
• попытка доступа с нарушением правил управления доступом;
• попытка несанкционированного обновления или записи программного обеспечения;
• попытка несанкционированного нарушения измеренных параметров;
• изменение направления перетока мощности;
• дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
• факт связи, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
• дата и время отклонения напряжения в измерительных цепях от заданных пределов;
• отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;
• инверсия фазы или нарушение чередования фаз;
• превышение соотношения величин потребления активной и реактивной мощности в соответствии с информационной моделью «СПОДЭС»;
• небаланс фазных токов и тока нейтрали с фиксацией превышения значения порога небаланса и продолжительности отклонения (опционально);превышение заданного предела мощности;
• превышение заданного предела мощности;
• включение (отключение) измерительных цепей;
• превышение тока выше Iмакс;
• достижение критически низкого уровня заряда батареи, %;
• нарушение в подключении токовых цепей;
• изменение текущих значений времени и даты при синхронизации времени с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;
• дата, время и продолжительность отклонения частоты ниже запрограммированного порога с фиксацией продолжительности отклонения;
• при измерении провала, перенапряжения, прерывания напряжения для каждого события в журнале событий фиксируются значение напряжения, дата и время перехода порогового значения;
• в случае мгновенного отключения питания счетчика событие об аварийном режиме работы записывается в журнал, а также дата и время начала и окончания неисправности;
• инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;
• выход за граничное значение температуры внутри корпуса с конфигурируемым порогом;
• результаты непрерывной самодиагностики (тестирования блоков счетчика);
• изменение текущих значений времени и даты при синхронизации времени;
• факт остановки часов при отсутствии питания и разряде батареи;
• факт прерывания батарейного питания, а также разряда текущей эксплуатируемой батареи.

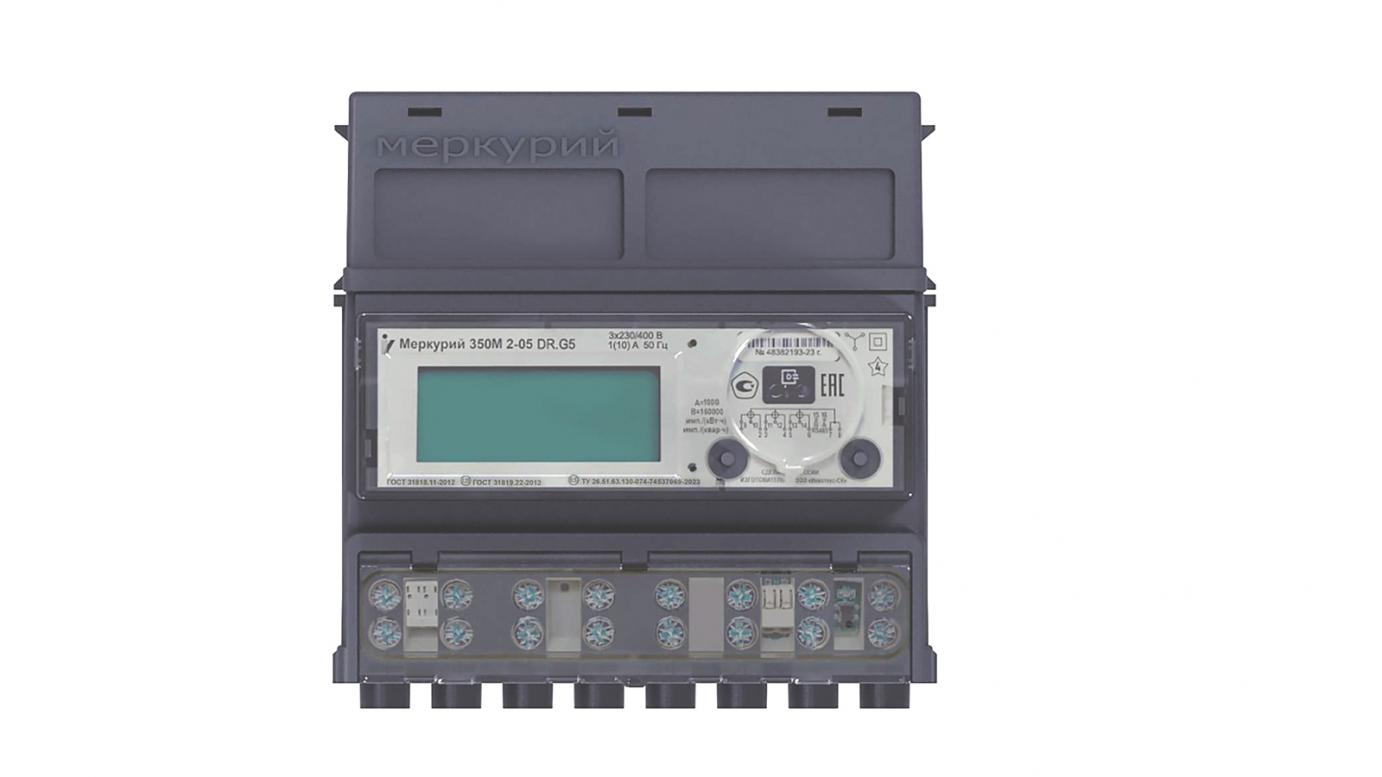

Условные обозначения: Меркурий 350 MU2-nn D O Kn H W R Ln Gn es E Fn C.R Ln Gn es E Fn C Qn

М — наличие отсека для сменного модуля связи,
U — сплит-исполнение,
2 – двунаправленный учет, при отсутствии цифры – однонаправленный учет,
-nn – код номинального тока, напряжения, класса точности

Функциональные возможности:
D — протокол СПОДЭС/DLMS,
O — встроенное силовое реле отключения нагрузки,
Kn — многофункциональные входы/выходы, где n – номер модификации (от 1 до 9),
H — наличие измерительного элемента в цепи нейтрали,
W — наличие выносного дисплея в комплекте поставки,

Тип встроенного интерфейса:
R — интерфейс RS485
Ln — PLC-модем, где n – стандарт/технология PLC связи (от 1 до 9) (L2 – PLCII, L4 – PRIME, L5 – G3PLC)
Gn — радиоинтерфейс, где n – стандарт/технология мобильной связи (от 1 до 99)
(G – GSM, G1 – GSM/GPRS 2 SIM, G3 – UMTS 3G, G4 – LTE 4G, G5 – NB-IoT, G6 – GSM/GPRS 1 SIM, G7 – NB IoT/LTE/GPRS)
e — eSIM
s — SIMchip формата MFF2
E — Ethernet TX
Fn — радиоинтерфейс RF, где n – стандарт/технология беспроводной связи (от 01 до 99)
F03 – Zigbee, F04 – LoRaWAN Лартех, F05 – радиоканал технологии G3-PLC Hybrid диапазон 868 МГц, F06 – Аура360, F07 – LoRaWAN Вега, F08 – Комета, F09 – XNB, F10 – OrionM2M)
C – CAN
. – разделитель кода

Тип сменного модуля:
R — интерфейс RS485
Ln — PLC-модем, где n – стандарт/ технология PLC связи (от 1 до 9)
Gn — радиоинтерфейс, где n – стандарт/технология мобильной связи (от 1 до 99)
e — eSIM
s — SIMchip формата MFF2
E — Ethernet TX
Fn — радиоинтерфейс RF, где n – стандарт/технология беспроводной связи (от 01 до 99)
C — CAN
Qn — многофункциональный модуль, где n – номер модификации (от 1 до 9)

Модификации Меркурий 350М, Меркурий 350 эксплуатируются внутри помещений.

Модификация Меркурий 350U эксплуатируется внутри и вне помещений, в том числе с установкой на опоры линий электропередач.
