Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А |
1 / 9 |
|
Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт (В*А) |
1,5 / 24 |
|
Полная мощность, потребляемая каждой цепью тока, не более, В*А |
0,1 |
|
Количество тарифов |
4 |
|
Сохранность данных при перерывах питания, не менее, лет |
10 |
|
Межповерочный интервал, лет |
16 |
|
Гарантийный срок эксплуатации, лет |
3 |
|
Наработка на отказ, не менее, ч |
320 000 |
|
Диапазон рабочих температур, °С |
от -45 до +70 |
|
Масса, не более, кг |
0,9 |
|
Габариты (ДхШхВ), мм |
157,5x71,7x154 |
|
Класс точности счетчиков (актив. / реактив.): |
|
|
• с номинальным / максимальным током 5 / 10 А: |
0,5S/1 |
|
• с номинальным / максимальным током 5 / 60, 10 / 100 А: |
1/2 |
|
Номинальное напряжение, В: |
3*230/400 |
|
Базовый / максимальный ток, А: |
5/10; 5/60; 5/100 |
|
Макс. ток для счетчиков с номинальным / максимальным током 5 / 60, 10 / 100 А в течение 10 мс: |
30*I макс |
|
Максимальный ток для счетчиков с номинальным / максимальным током 5 / 10 А в течение 0,5 с: |
20*I макс |
|
Чувствительность при измерении активной энергии, А: |
|
|
• трансформаторного включения: |
0,005 |
|
• прямого включения: |
0,02 |

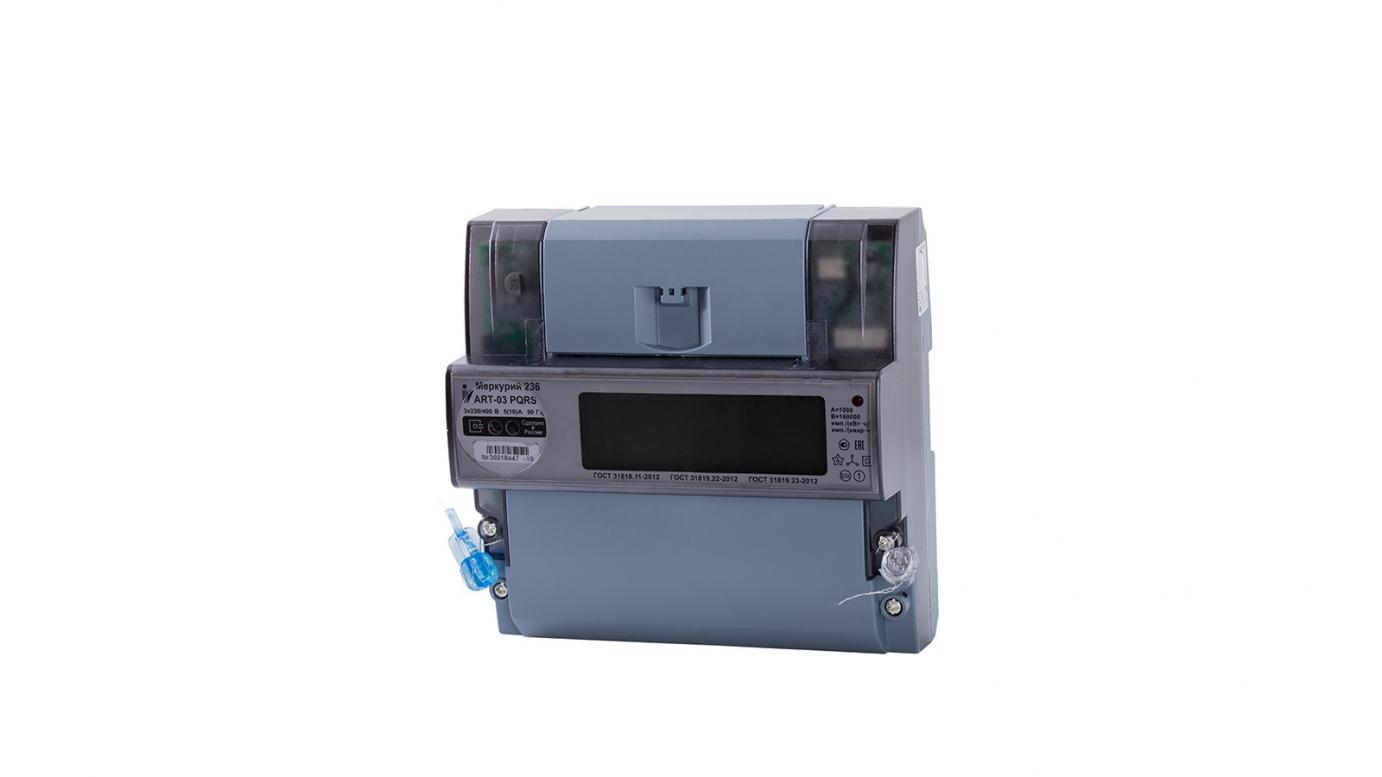

Многофункциональные счетчики для систем АСКУЭ в малогабаритном корпусе с креплением на DIN-рейку, аналогичные по большинству функций многофункциональным счетчикам «Меркурий 234»
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:Возможность учета электроэнергии независимо от фазировки токовых цепей (учет по модулю)
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
Измерение параметров электрической сети:Профиль мощности с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
Ведение журналов событий, включая события показателей качества электроэнергии
Наличие импульсного выхода, в том числе с функцией управления нагрузкой
Автоматическая самодиагностика с индикацией ошибок
Энергонезависимые электронные пломбы
Запись несанкционированных воздействий в нестираемые журналы событий
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров
Индикация параметров на ЖКИ при отключенном питании
|
Модификация |
Номинальное напряжение, В |
Номинальный (максимальный) ток, А |
Класс точности |
Интерфейсы |
|
Меркурий 236 ART-01 PQRS |
3*230/400 |
5(60) |
1,0/2,0 |
оптопорт, RS-485 |
|
Меркурий 236 ART-02 PQRS |
3*230/400 |
5(100) |
1,0/2,0 |
оптопорт, RS-485 |
|
Меркурий 236 ART-03 PQRS |
3*230/400 |
5(10) |
0,5S/1,0 |
оптопорт, RS-485 |
|
Меркурий 236 ART-01 PQL |
3*230/400 |
5(60) |
1,0/2,0 |
оптопорт, PLС-I |
|
Меркурий 236 ART-02 PQL |
3*230/400 |
5(100) |
1,0/2,0 |
оптопорт, PLС-I |
|
Меркурий 236 ART-03 PQL |
3*230/400 |
5(10) |
0,5S/1,0 |
оптопорт, PLС-I |
А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;
|
0Х |
Номинальное напряжение, В |
Номинальный (базовый) ток, А |
Максимальный ток, А |
|
01 |
3*230/400 |
5 |
60 |
|
02 |
3*230/400 |
5 |
100 |
|
03 |
3*230/400 |
5 |
10 |
Р – наличие профиля, журнала событий и других дополнительных функций;
Q – измерение показателей качества электроэнергии;
R – интерфейс RS-485
S – внутреннее питание интерфейса RS-485.
