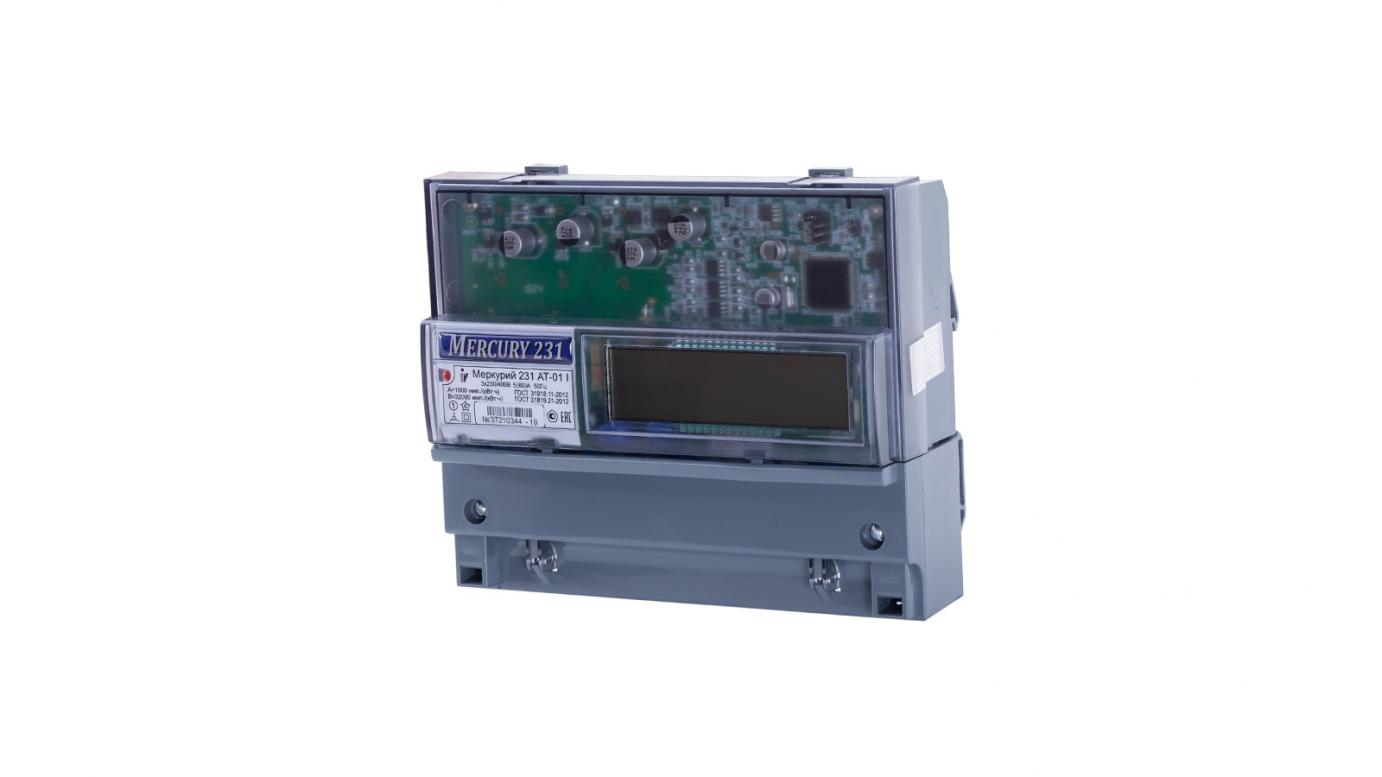

Счетчик электроэнергии Меркурий 231 AT

Счетчики предназначены для многотарифного учета активной электрической энергии и мощности в одном направлении, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующем хранением накопленной информации, формированием событий и возможностью передачи информации через инфракрасный порт. Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А	2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,5
Количество тарифов	4
Сохранность данных при перерывах питания, не менее, лет	10
Межповерочный интервал, л	10
Гарантийный срок эксплуатации, лет	3
Наработка на отказ, не менее, ч	220 000
Диапазон рабочих температур, °С	от -40 до +55
Масса, не более, кг	0,8
Габариты (ДхШхВ), мм	157x72x142

Метрологические характеристики:

Класс точности счетчиков:	1
Номинальное напряжение, В:	3*230/400
Базовый / максимальный ток, А:	5/60
Максимальный ток в течение 10 мс:	30*I макс
Чувствительность при измерении активной энергии, А:	0,02

Габаритные размеры:

1. Измерение, учет, хранение, вывод на ЖКИ и передача по инфракрасному порту активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:Учет электроэнергии независимо от фазировки токовых цепей (учет по модулю).
  - энергия всего от сброса показаний;
  - энергия на начало текущих и предыдущих суток;
  - энергия на начало текущего и 11 предыдущих месяцев;
  - энергия на начало текущего и предыдущего года;
  - расход за текущие и предыдущие сутки;
  - расход за текущий и 11 предыдущих месяцев.
2. Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
3. Измерение параметров электрической сети:Наличие импульсного выхода, в том числе с функцией управления нагрузкой
  - мгновенные значения активной, реактивной и полной мощности
    по каждой фазе и по сумме фаз с указанием направления векто-
    ра полной мощности;
  - действующие значения фазных токов и напряжений;
  - значения углов между фазными напряжениями;
  - частота сети;
  - коэффициенты мощности по каждой фазе и по сумме фаз.
4. Автоматическая самодиагностика с индикацией ошибок
5. Малогабаритный корпус с креплением на DIN-рейку
Условные обозначения: Меркурий 231 AT-01 I

А – учет активной энергии;
Т – внутренний тарификатор, электронные пломбы;

0Х

Номинальное напряжение, В

Номинальный (базовый) ток, А

Максимальный ток, А

01

3*230/400

5

60

I – инфракрасный порт IrDA
.
Сертификаты:

Сертификат соответствия ТР ТС Меркурий 231 AT до 26.04.2023 г.

1.2 МБ

Сертификат соответствия ТР ТС НПФ Моссар Меркурий 231 AT до 28.11.2022 г.

3.7 МБ

Свидетельство об утверждении типа средств измерений Меркурий 231 AT до 07.05.2023 г.

1.4 МБ

Свидетельство об утверждении типа средств измерений НПФ Моссар Меркурий 231 AT до 31.12.2025 г.

201.6 КБ

Сертификат о признании утверждения типа средств измерений (Республика Казахстан) Меркурий 231 AT до 01.06.2023 г.

192.7 КБ

Документы:

Руководство по эксплуатации Меркурий 231 AT АВЛГ.411152.027 РЭ от 11.11.2020 г.

1.2 МБ

Формуляр Меркурий 231 AT АВЛГ.411152.027 ФО от 03.09.2021 г.

380.9 КБ

Описание типа средства измерений Меркурий 231 AT к свид. 30085/2 от 18.05.2018 г.

4.1 МБ

Методика поверки Меркурий 231 AT АВЛГ.411152.027 РЭ1 от 26.12.2016 г.

1.2 МБ

Описание типа средства измерений Меркурий 231 AT к свид. 80591-20 от 18.05.2021 г.

3.6 МБ

0Х	Номинальное напряжение, В	Номинальный (базовый) ток, А	Максимальный ток, А
01	3*230/400	5	60
