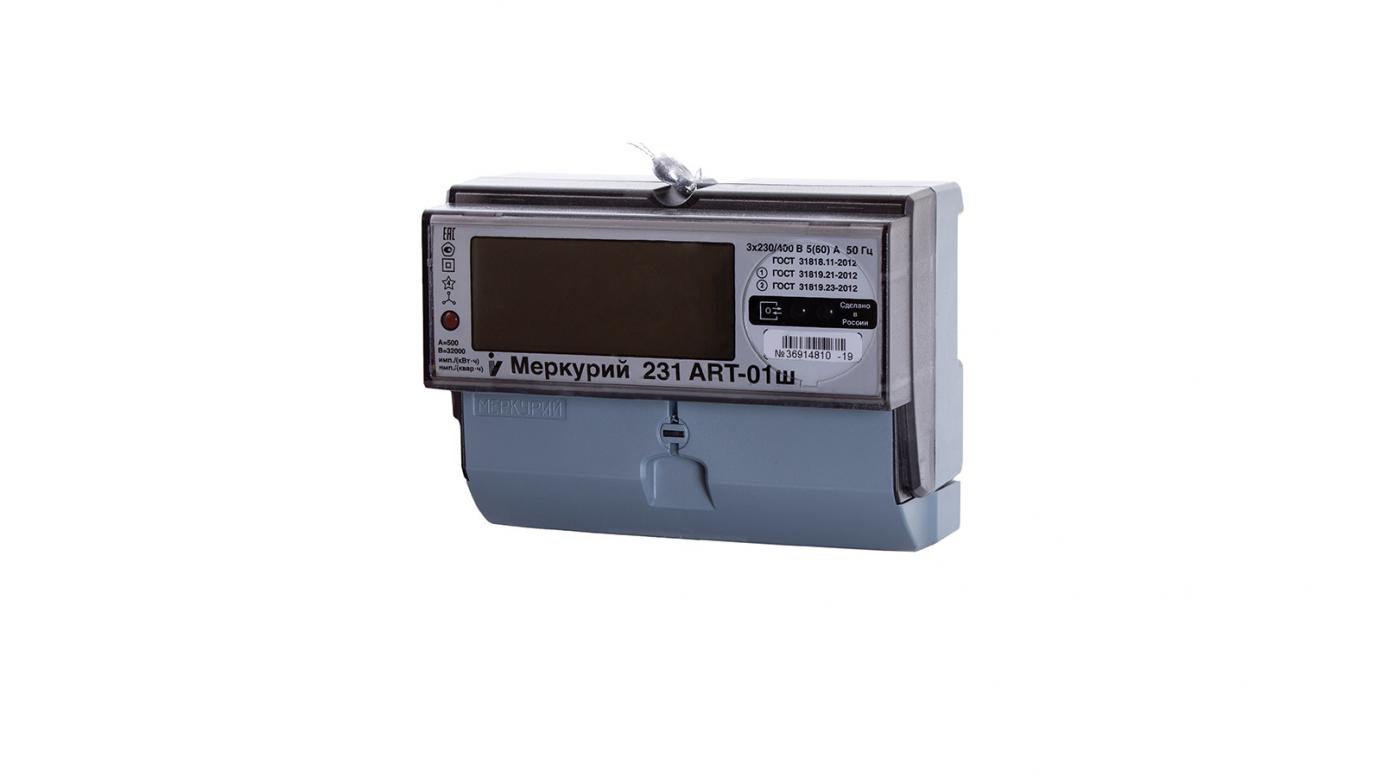

Счетчик электроэнергии Меркурий 231 ARTш

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке). Счетчики предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и возможностью передачи информации через оптопорт.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А	1,5 / 9
Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,5	0,5
Количество тарифов	4
Сохранность данных при перерывах питания, не менее, лет	10
Межповерочный интервал, лет	16
Гарантийный срок эксплуатации, лет	3
Наработка на отказ, не менее, ч	320 000
Диапазон рабочих температур, °С	от -45 до +70
Масса, не более, кг	0,5
Габариты (ДхШхВ), мм	120x91x66

Метрологические характеристики:

Класс точности счетчиков (актив. / реактив.):	1/2
Номинальное напряжение, В:	3*230/400
Базовый / максимальный ток, А:	5/60
Макс. ток в течение 10 мс:	30*I макс
Чувствительность при измерении активной энергии, А:	0,02

Габаритные размеры:

1. Минимальные габариты в своем классе, крепление на DIN-рейку
2. Оптопорт для программирования тарифного расписания и чтения измеряемых параметров и журналов событий
3. Отсутствие магниточувствительных элементов в измерительных цепях и системе питания
4. Неразъемная конструкция, разрушаемая при попытке вскрытия
5. Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:Учет электроэнергии независимо от фазировки токовых цепей (учет по модулю)
  - энергия всего от сброса показаний;
  - энергия на начало текущих и 123 предыдущих суток;
  - энергия на начало текущего и 36 предыдущих месяцев;
  - энергия на начало текущего и предыдущего года;
  - расход за текущие и предыдущие сутки;
  - расход за текущий и 11 предыдущих месяцев.
6. Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.

  Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минут
7. Измерение параметров электрической сети:Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием
  - мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  - действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
  - значения углов между фазными напряжениями;
  - частота сети;
  - коэффициенты мощности по каждой фазе и по сумме фаз;
  - коэффициент искажения синусоидальности фазных кривых.
8. Ведение журналов событий, включая события показателей качества электроэнергии
9. Автоматическая самодиагностика с индикацией ошибок
10. Энергонезависимая электронная пломба
11. Запись несанкционированных воздействий в нестираемые журналы событий
12. Индикация параметров на ЖКИ при отключенном питании
13. Неразъемная конструкция, разрушаемая при попытке вскрытия
Условные обозначения: Меркурий 231 ART-01ш

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;

0Х

Номинальное напряжение, В

Номинальный (базовый) ток, А

Максимальный ток, А

01

3*230/400

5

60

ш – измерительные элементы – шунты
.
Сертификаты:

Сертификат соответствия ТР ТС Меркурий 231 ARTш до 26.04.2023 г.

1.2 МБ

Сертификат соответствия ТР ТС НПФ Моссар Меркурий 231 ARTш до 28.11.2022 г.

3.7 МБ

Свидетельство об утверждении типа средств измерений Меркурий 231 ARTш до 07.05.2023 г.

1.4 МБ

Свидетельство об утверждении типа средств измерений НПФ Моссар Меркурий 231 ARTш до 31.12.2025 г.

201.6 КБ

Сертификат о признании утверждения типа средств измерений (Республика Казахстан) Меркурий 231 ARTш до 01.06.2023 г.

192.7 КБ

Документы:

Руководство по эксплуатации Меркурий 231 ARTш АВЛГ.411152.027 РЭ от 11.11.2020 г.

1.2 МБ

Формуляр Меркурий 231 ARTш АВЛГ.411152.027 ФО от 03.09.2021 г.

380.9 КБ

Описание типа средства измерений Меркурий 231 ARTш к свид. 30085/2 от 18.05.2018 г.

4.1 МБ

Методика поверки Меркурий 231 ARTш АВЛГ.411152.027 РЭ1 от 26.12.2016 г.

1.2 МБ

Описание типа средства измерений Меркурий 231 ARTш к свид. 80591-20 от 18.05.2021 г.

3.6 МБ

0Х	Номинальное напряжение, В	Номинальный (базовый) ток, А	Максимальный ток, А
01	3*230/400	5	60
