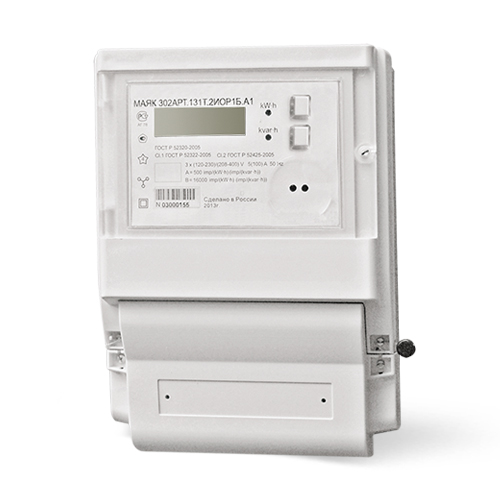

Счетчик электроэнергии МАЯК 302АРТ
Счетчик электроэнергии предназначен для учета активной и реактивной электроэнергии прямого и обратного направлений в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.
  • Характеристики
  • Особенности
  • Модификации
  • Документация

  • Технические характеристики:

    Наименование параметров

    Значение

    Класс точности при измерении:
    • активной энергии

    1 или 0,5S
    • реактивной энергии

    1

    Номинальное напряжение (Uном), В

    3х57,7/100 или 3х(120 – 230)/(208 –400)

    Установленный рабочий диапазон напряжения, В

    от 0,9 до 1,1 Uном

    Расширенный рабочий диапазон напряжения, В

    от 0,8 до 1,15 Uном

    Предельный рабочий диапазон напряжения, В

    от 0 до 1,15 Uном

    Базовый/максимальный ток для электросчетчиков непосредственного включения (Iб/Iмакс), А

    5 (60) или 5(100)

    Номинальный/максимальный ток для электросчетчиков, подключаемых через трансформатор (Iном/Iмакс), А

    5 (10)

    Номинальное значение частоты, Гц

    50

    Пределы допускаемой погрешности измерения фазных напряжений, %

    ± 0,9

    Пределы допускаемой погрешности измерения фазных токов, %:
    - для электросчетчиков непосредственного включения:
    • в диапазоне от Iб до Iмакс

    ± 5
    • в диапазоне от 0,01Iб до Iб

    ± [ 5 + 0,2( Iб/Iх - 1)]

    - для электросчетчиков трансформаторного включения:
    • в диапазоне от Iном до Iмакс

    ± 2
    • в диапазоне от 0,01Iном до Iном

    ± [ 2 + 0,2( Iном/Iх - 1)]

    Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , %

    ± 0,15

    Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более для:
    • Iб (Iмакс) = 5(60) А, класс точности 1 (1)

    0,02 (0,02)
    • Iб (Iмакс) = 5(100) А, класс точности 1/2

    0,02 (0,025)
    • Iном (Iмакс) = 5(10) А, класс точности 0,5S (1)

    0,005 (0,01)

    Постоянная электросчетчика при Iб(Iмакс)=5(60) А и    Iб (Iмакс)=5(100) А, имп/кВт?ч [(имп/квар·ч)]
    • в основном режиме (А)

    500
    • в режиме поверки (В)

    16000

    Постоянная электросчетчика при Iном(Iмакс)=5(10) А, имп/кВт?ч [(имп/квар·ч)]
    • в основном режиме (А)

    5000
    • в режиме поверки (В)

    160000

    Потребляемая мощность, В·А (Вт), не более:
    • по цепи напряжения

    9 (1,9)
    • по цепи тока

    0,1

    Скорость обмена по последовательному порту, бод (бит/сек):
    • RS-485

    1200, 2400, 4800, 9600, 19200, 38400
    • оптический порт

    9600

    Установленный диапазон рабочих температур, oС

    от - 40 до + 60

    Количество тарифов

    8

    Точность хода часов внутреннего таймера лучше, с/сут

    10

    Срок сохранения информации при отключении питания, лет

    10

    Средняя наработка электросчетчика на отказ, ч, не менее

    220000

    Средний срок службы электросчетчика, лет, не менее

    30

    Межповерочный интервал, лет

    16

    Масса, кг, не более

    1,4

    Габаритные размеры, мм, не более

    171,15х239х72,9

  • Счетчики электроэнергии МАЯК 302APT могут использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

    Технические характеристики:

    • Энергонезависимая память.
    • Встроенный микроконтроллер.
    • Жидкокристаллический индикатор (ЖКИ) с подсветкой.
    • Интерфейсы связи – RS-485, 2xRS-485 и/или оптопорт.
    • Дополнительные интерфейсные модули – GSM, PLC, Ethernet, радиомодем (ZigBee подобный).
    • Два импульсных (телеметрических) выхода.
    • В качестве датчиков тока используются токовые трансформаторы.
    • Встроенные часы реального времени с высокой точностью хода (не хуже 0,4 с/сутки).
    • Две электронные пломбы (для фиксации времени вскрытия клеммной крышки и времени вскрытия крышки электросчетчика).
    • Функция управления нагрузкой (встроенное трехфазное реле с контролем состояния или сигнал).

    Функциональные возможности:

    Счетчики обеспечивают регистрацию, хранение и считывание по интерфейсу:

    • значения учтенной активной и реактивной электроэнергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
    • значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 12 месяцев;
    • значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;
    • значения учтенной активной и реактивной электроэнергии прямого и обратного направления каждого получаса в течение 125 суток.

    Счетчики имеют возможность записи тарифного расписания, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.

    Электросчетчики формируют и ведут журнал событий, в котором фиксируются времена наступления и окончания событий:

    • снятие и возобновление подачи напряжения;
    • факт и причина срабатывания размыкателя нагрузки;
    • факт включения нагрузки;
    • факт перепрограммирования тарифного расписания;
    • изменение значения максимальной мощности при ограничении энергопотребления;
    • значение максимальной мощности при формировании команды на отключение;
    • статусная информация о сбоях и ошибках в работе основных узлов электросчетчика;
    • времени и даты открытия и закрытия крышки клеммной колодки;
    • времени и даты открытия и закрытия крышки электросчетчика;
    • времени и даты до и после коррекции времени.

    Управление нагрузкой электросчетчика производится с помощью встроенного реле либо сигнала, который срабатывает:

    • по внешней команде;
    • по превышению заданных пределов параметров сети;
    • по превышению ограничения энергопотребления;
    • при попытке несанкционированного доступа.

    Время задержки на отключение нагрузки задается программным путем.

    Жидкокристаллический индикатор (ЖКИ) обеспечивает циклическое отображение следующей информации:

    • накопленной активной и реактивной электроэнергии прямого и обратного направления по тарифам и по сумме;
    • накопленной активной и реактивной электроэнергии по модулю не зависимо от направления по тарифам и по сумме;
    • даты и времени;
    • действующего значения текущего напряжения по каждой из трех фаз;
    • действующего значения текущего тока по каждой из трех фаз;
    • частоты;
    • текущей температуры (справочно);
    • текущей активной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
    • текущей реактивной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
    • текущей полной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
    • косинус ? (справочно);
    • тангенс ? (справочно);
    • действующего тарифа;
    • состояния встроенной батареи;
    • состояния встроенных модемов;
    • состояния реле управления нагрузкой.

  • Условное обозначение электросчетчика

    Интерфейс связи

    Антенна

    Управление нагрузкой

    Постоянная электросчетчика* имп./(кВт⋅ч) , имп./(квар⋅ч)

    Класс точности при измерении активной/ реактивной электроэнергии

    Ток, А Iб(Iмакс) или Iном(Iмакс)

    Номинальное напряжение 3х(120 – 230)/(208 –400) В (электросчетчики непосредственного включения)

    МАЯК 302АРТ.131Т.2ИОР2Б.А1

    Оптопорт RF (PIM_ISM 2400.3)

    Встроенная в RF модуль

    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР2Б.А2

    Оптопорт RF (PIM_ISM 2400.2)

    Встроенная в электросчетчи к 47950-1011 (Molex)

    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР2Б.А3

    Оптопорт RF (PIM_ISM 2400.2)

    Внешняя BY2400-01 R/A SMA-M

    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР2Б.А1

    Оптопорт RF ТПП (ZigBee TPP-01)

    Встроенная в RF модуль

    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР2Б.А2

    Оптопорт RF ТПП (ZigBee TPP-02)

    Встроенная в электросчетчи к 6672113031- 150 (Kinsum)

    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР2Б.А3

    Оптопорт RF ТПП (ZigBee TPP-03)

    Внешняя BY2400-01 R/A SMA-M

    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОС2Б

    Оптопорт PLC



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОПЖ2Б.А

    Оптопорт GSM RS-485

    ANT GSM/3G BY-3G-03-2 SMA-M (BEYOND)

    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР1Б.А1

    Оптопорт RF (PIM_ISM 2400.3)

    Встроенная в RF модуль

    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР1Б.А2

    Оптопорт RF (PIM_ISM 2400.2)

    Встроенная в электросчетчи к 47950-1011 (Molex)

    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОР1Б.А3

    Оптопорт RF (PIM_ISM 2400.2)

    Внешняя BY2400-01 R/A SMA-M

    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОРТ1Б.А1

    Оптопорт RF ТПП (ZigBee TPP-01)

    Встроенная в RF модуль

    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОРТ1Б.А2

    Оптопорт RF ТПП (ZigBee TPP-02)

    Встроенная в электросчетчи к 6672113031- 150 (Kinsum)

    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОРТ1Б.А3

    Оптопорт RF ТПП (ZigBee TPP-03)

    Внешняя BY2400-01 R/A SMA-M

    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОРС1Б

    Оптопорт PLC



    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОПЖ1Б.А

    Оптопорт GSM RS-485

    ANT GSM/3G BY-3G-03-2 SMA-M (BEYOND)

    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОПB2Б

    Оптопорт Ethernet RS-485



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИОПB1Б

    Оптопорт Ethernet RS-485



    реле

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.111Т.2ИОПО2Б

    Оптопорт RS-485



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.111Т.2ИО2Б

    Оптопорт



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИПО2Б

    Оптопорт RS-485



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИО2Б

    Оптопорт



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.111Т.2ИППО2Б

    Оптопорт 2хRS-485



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИППО2Б

    Оптопорт 2хRS-485



    сигнал

    500/16000

    1/2

    5 (100)

    МАЯК 302АРТ.131Т.2ИПО1Б

    Оптопорт RS-485



    реле

    500/16000

    1/2

    5 (100)

    Номинальное напряжение 3х(120 – 230)/(208 –400) В ( электросчетчики, включаемые через трансформаторы тока)

    МАЯК 302АРТ.151Т.2ИОР2Б.А1

    Оптопорт RF (PIM_ISM 2400.3)

    Встроенная в RF модуль

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОР2Б.А2

    Оптопорт RF (PIM_ISM 2400.2)

    Встроенная в электросчетчи к 47950-1011 (Molex)

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОР2Б.А3

    Оптопорт RF (PIM_ISM 2400.2)

    Внешняя BY2400-01 R/A SMA-M

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОРТ2Б.А1

    Оптопорт RF ТПП (ZigBee TPP-01)

    Встроенная в RF модуль

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОРТ2Б.А2

    Оптопорт RF ТПП (ZigBee TPP-02)

    Встроенная в электросчетчи к 6672113031- 150 (Kinsum)

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОРТ2Б.А3

    Оптопорт RF ТПП (ZigBee TPP-03)

    Внешняя BY2400-01 R/A SMA-M

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОС2Б

    Оптопорт PLC



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОПЖ2Б.А

    Оптопорт GSM RS-485

    ANT GSM/3G BY-3G-03-2 SMA-M (BEYOND)

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОПВ2Б

    Оптопорт Ethernet RS-485



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИОП2Б

    Оптопорт RS-485



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИО2Б

    Оптопорт



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.151Т.2ИППО2Б

    Оптопорт 2хRS-485



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    Номинальное напряжение 3х57,7/100 В ( электросчетчики, включаемые через трансформаторы тока и трансформаторы напряжения)

    МАЯК 302АРТ.253Т.2ИОР2Б.А1

    Оптопорт RF (PIM_ISM 2400.3)

    Встроенная в RF модуль

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОР2Б.А2

    Оптопорт RF (PIM_ISM 2400.2)

    Встроенная в электросчетчи к 47950-1011 (Molex)

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОР2Б.А3

    Оптопорт RF (PIM_ISM 2400.2)

    Внешняя BY2400-01 R/A SMA-M

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОРТ2Б.А1

    Оптопорт RF ТПП (ZigBee TPP-01)

    Встроенная в RF модуль

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОРТ2Б.А2

    Оптопорт RF ТПП (ZigBee TPP-02)

    Встроенная в электросчетчи к 6672113031- 150 (Kinsum)

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОРТ2Б.А3

    Оптопорт RF ТПП (ZigBee TPP-03)

    Внешняя BY2400-01 R/A SMA-M

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОПЖ2Б.А

    Оптопорт GSM RS-485

    ANT GSM/3G BY-3G-03-2 SMA-M (BEYOND)

    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОПВ2Б

    Оптопорт Ethernet RS-485



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИОП2Б

    Оптопорт RS-485



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИО2Б

    Оптопорт



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    МАЯК 302АРТ.253Т.2ИППО2Б

    Оптопорт 2хRS-485



    сигнал

    5000/160000

    0,5S/1

    5 (10)

    * В скобках указана постоянная электросчетчика в режиме поверки.
Контакты
Адрес:
603105, Нижегородская область, г. Нижний Новгород, ул. Генкиной, д. 39А/16, помещ. 5 офис 2

Телефон: +7 (910) 896-01-07

E-mail: [email protected]


Задать вопрос
Меню

Каталог

+7 (910) 896-01-07

Нижегородская область, г. Нижний Новгород,
ул. Генкиной, д. 39А/16, помещ. 5 офис 2
