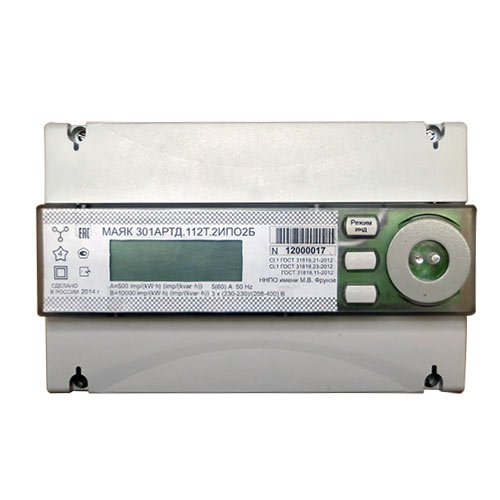

Счетчик электроэнергии МАЯК 301АРТД

Счетчик электроэнергии предназначен для учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Наименование параметров	Значение
Класс точности при измерении:
активной энергии	1 или 0,5S
реактивной энергии	1
Номинальное напряжение (Uном), В	3х57,7/100 или 3х(120 – 230)/(208 –400)
Установленный рабочий диапазон напряжения, В	от 0,9 до 1,1 Uном
Расширенный рабочий диапазон напряжения, В	от 0,8 до 1,15 Uном
Предельный рабочий диапазон напряжения, В	от 0 до 1,15 Uном
Базовый/максимальный ток для электросчетчиков непосредственного включения (Iб/Iмакс), А	5 (60)
Номинальный/максимальный ток для электросчетчиков, подключаемых через трансформатор (Iном/Iмакс), А	5 (10)
Номинальное значение частоты, Гц	50
Пределы допускаемой погрешности измерения фазных напряжений, %	± 0,9
Пределы допускаемой погрешности измерения фазных токов, %: - для электросчетчиков непосредственного включения:
в диапазоне от Iб до Iмакс	± 5
в диапазоне от 0,01Iб до Iб	± [ 5 + 0,2( Iб/Iх - 1)]
- для электросчетчиков трансформаторного включения:
в диапазоне от Iном до Iмакс	± 2
в диапазоне от 0,01Iном до Iном	± [ 2 + 0,2( Iном/Iх - 1)]
Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , %	± 0,15
Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более для:
Iб (Iмакс) = 5(60) А, класс точности 1 (1)	0,02 (0,02)
Iном (Iмакс) = 5(10) А, класс точности 0,5S (1)	0,005 (0,01)
Постоянная электросчетчика при Iб(Iмакс)=5(60) А и Iб (Iмакс)=5(100) А, имп/кВт?ч [(имп/квар·ч)]
в основном режиме (А)	500
в режиме поверки (В)	10000
Постоянная электросчетчика при Iном(Iмакс)=5(10) А, имп/кВт?ч [(имп/квар·ч)]
в основном режиме (А)	5000
в режиме поверки (В)	100000
Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения	2 (1,5)
по цепи тока	0,1
Скорость обмена по последовательному порту, бод (бит/сек):	9600
Установленный диапазон рабочих температур, oС	от - 40 до + 60
Количество тарифов	4
Точность хода часов внутреннего таймера лучше, с/сут	0,4
Срок сохранения информации при отключении питания, лет	16
Средняя наработка электросчетчика на отказ, ч, не менее	220000
Средний срок службы электросчетчика, лет, не менее	30
Межповерочный интервал, лет	16
Масса, кг, не более	1
Габаритные размеры, мм, не более	171х110х67

Счетчик электроэнергии может использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.

Технические особенности:
- Энергонезависимая память.
- Тарифное расписание на четыре тарифа (на каждый день недели каждого месяца и исключительные дни каждого месяца).
- Возможность задания для электросчетчика до 32-х исключительных дней (праздничных и перенесенных).
- Жидкокристаллический индикатор (ЖКИ) с подсветкой.
- Равноприоритетные независимые интерфейсы связи оптопорт и/или RS-485, которые поддерживают ASCII символьный протокол. Возможно одновременное подключение к RS-485 и оптопорту.
- Два импульсных (телеметрических) выхода.
- В качестве датчиков тока используются токовые трансформаторы.
- Встроенный микроконтроллер.
- Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,4 с/сутки).
- Функция управления нагрузкой.
- Две электронные пломбы.
- Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).
- Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).
Функциональные возможности:

Тарификация и архивы учтенной электроэнергии
Счетчики ведут многотарифный учет потребляемой электроэнергии по тарифу, время действия которого разрешено в данное время суток тарифным расписанием. Счетчики поддерживают задание тарифного расписания на каждый месяц года. Месячное тарифное расписание состоит из суточных тарифных расписаний каждого дня недели и исключительного дня.

Параметры потребления энергии, регистрируемые электросчетчиком
В процессе функционирования счетчики осуществляют подсчет, накопление и хранение информации о потребленной электроэнергии, а именно:
- накопление и хранение энергопотребления нарастающим итогом по установленным временным тарифам;
- на начало суток первого числа каждого месяца происходит сохранение текущего энергопотребления по всем тарифам, независимо от того установлены и разрешены эти тарифы или нет;
- накопление энергопотребления нарастающим итогом в текущем получасе независимо от установленного тарифа;
- определение максимальной мощности энергопотребления в текущем получасе.
Устройство индикации
Счетчики электроэнергии имеют жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии и две кнопки управления режимами индикации.

Жидкокристаллический индикатор обеспечивает циклическое отображение следующей информации:
- текущего значения электроэнергии по каждому тарифу;
- суммарного значения накопленной электроэнергии по всем тарифам;
- текущего времени;
- текущей даты;
- текущей измеряемой активной мощности;
- суммарного значения активной мощности;
- текущей измеряемой реактивной мощности;
- суммарного значения реактивной мощности;
- фазного напряжения;
- фазного тока;
- частоты;
- потребляемой активной электроэнергии в текущем получасе;
- максимальной активной мощности в текущем получасе;
- потребляемой реактивной электроэнергии в текущем получасе;
- максимальной реактивной мощности в текущем получасе.

Условное обозначение электросчетчика	Интерфейс связи	Постоянная электросчетчика*, имп./(кВт?ч) , имп./(квар?ч)	Класс точности при измерении активной (реактивной) энергии	Ток, А Iб(Iмакс) или Iном(Iмакс)
Номинальное напряжение 3х(120 – 230)/(208 –400) В (электросчетчики непосредственного включения)
МАЯК 301АРТД.112Т.2ИПО2Б	Оптопорт RS-485	500/(10000)	1 (1)	5 (60)
МАЯК 301АРТД.112Т.2ИО2Б	Оптопорт	500/(10000)	1 (1)	5 (60)
Номинальное напряжение 3х(120 – 230)/(208 –400) В (электросчетчики, включаемые через трансформаторы тока)
МАЯК 301АРТД.153Т.2ИПО2Б	Оптопорт RS-485	5000/(100000)	0,5S (1)	5 (10)
МАЯК 301АРТД.153Т.2ИО2Б	Оптопорт	5000/(100000)	0,5S (1)	5 (10)
Номинальное напряжение 3х57,7/100 В (электросчетчики, включаемые через трансформаторы тока и трансформаторы напряжения)
МАЯК 301АРТД.253Т.2ИПО2Б	Оптопорт RS-485	5000/(100000)	0,5S (1)	5 (10)
МАЯК 301АРТД.253Т.2ИО2Б	Оптопорт	5000/(100000)	0,5S (1)	5 (10)
* В скобках указана постоянная электросчетчика в режиме поверки.
