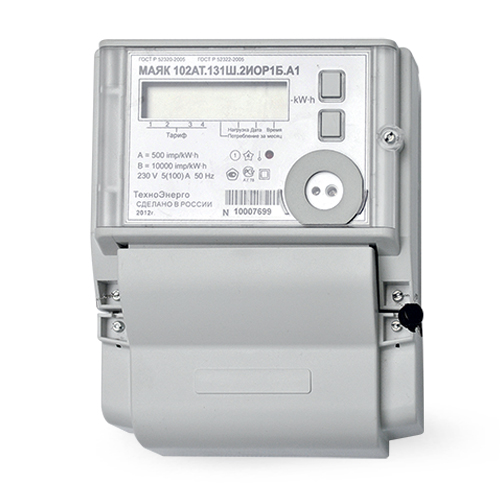

Счетчик электроэнергии МАЯК 102АТ

Счетчики электроэнергии МАЯК 102АТ предназначены для учета активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц. Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Наименование параметров	Значение
Класс точности	1
Номинальное напряжение, В	230
Установленный рабочий диапазон напряжения, В	от 198 до 253
Расширенный рабочий диапазон напряжения, В	от 160 до 265
Предельный рабочий диапазон напряжения, В	от 0 до 265
Базовый (максимальный ток), А	5 (80) или 5 (100)
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность) при измерении энергии, А, не более	0,02
Постоянная электросчетчика:
в основном режиме (А)	500
в режиме поверки (В)	10000
Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения	1.9 (9)
по цепи тока	0,1
Скорость обмена информацией по оптопорту, бит/с	9600
Установленный диапазон рабочих температур, ?С	от минус 40 до плюс 60
Количество тарифов	4
Точность хода часов внутреннего таймера лучше, с/сут	±0,4
Срок сохранения информации при отключении питания, лет	10
Средняя наработка электросчетчика на отказ, ч, не менее	220000
Средний срок службы электросчетчика, лет, не менее	30
Масса, кг, не более	0,75
Габаритные размеры, мм, не более	173х140х70,4

Технические особенности:
- Энергонезависимая память
- Структура тарифного расписания - 4 тарифа, 8 типов дней, тарифный план:
  - по 8 типам дней на 12 месяцев (свой на каждый день недели месяца, с учётом праздничных дней);
  - единый на весь год по 8 типам дней;
  - единый на весь год по одному дню.
- Возможность задания для электросчетчика до 32-х исключительных дней.
- Жидкокристаллический индикатор (ЖКИ) обеспечивает циклическое отображение следующей информации:
  - текущего значения энергии по тарифам;
  - суммарного значения накопленной энергии по тарифам;
  - даты и времени;
  - текущей активной мощности (справочно);
  - заданного лимита мощности;
  - энергии с начала текущего получаса;
  - месячного потребления электроэнергии по каждому тарифу за год;
  - действующего тарифа;
  - тарифного расписания.
- Интерфейсы связи – оптопорт,радиомодем (Zigbee подобный) или PLC.
- Программируемый импульсный выход.
- Функция управления нагрузкой (реле или сигнал).
- Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).
Функциональные возможности:

Счетчики электроэнергии обеспечивает регистрацию и хранение в энергонезависимой памяти:
- значения учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной электроэнергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;
- значения учтенной активной электроэнергии каждого получаса месяца в течение двух месяцев;
- времени включения/отключения питания;
- времени открытия и закрытия канала на запись;
- времени и даты до и после коррекции;
- времени и даты открытия и закрытия крышки клеммной колодки и крышки корпуса электросчетчика.
Счетчик имеет возможность записи тарифных зон суток, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.

Счетчики электроэнергии имеют возможность считывания следующих параметров:
- потребленной по тарифам активной электроэнергии;
- потребленной по тарифам активной электроэнергии за каждый месяц года;
- тарифного расписания;
- текущего времени и текущей даты.

Условное обозначение электросчетчиков	Тип интерфейса	Управле-ние нагрузкой		Тип антенны	*Постоянная электросчетчика, имп.(кВт?ч)**	Ток, А Iб(Iмакс)
МАЯК 102АТ.121Ш.2ИОР2Б	Оптопорт, радиоканал (Zigbee)		сигнал	Встроенная в «ComMod Z»	500(10000)	5(80)
МАЯК 102АТ.131Ш.2ИОР1Б	Оптопорт, радиоканал (Zigbee)		реле	Встроенная в «ComMod Z»	500(10000)	5(100)
МАЯК 102АТ.121Ш.2ИОР2Б.А1	Оптопорт, радиоканал (Zigbee)		сигнал	Встроенная в счетчик	500(10000)	5(80)
МАЯК 102АТ.131Ш.2ИОР1Б.А1	Оптопорт, радиоканал (Zigbee)		реле	Встроенная в счетчик	500(10000)	5(100)
МАЯК 102АТ.121Ш.2ИОР2Б.А2	Оптопорт, радиоканал (Zigbee)		сигнал	Внешняя	500(10000)	5(80)
МАЯК 102АТ.131Ш.2ИОР1Б.А2	Оптопорт, радиоканал (Zigbee)		реле	Внешняя	500(10000)	5(100)
МАЯК 102АТ.121Ш.2ИОС2Б	Оптопорт PLC модем		сигнал	-	500(10000)	5(80)
МАЯК 102АТ.131Ш.2ИОС1Б	Оптопорт PLC модем		реле	-	500(10000)	5(100)
* В скобках указана постоянная счетчиков в режиме поверки.
