Назначение и область применения:

Счетчики предназначены для учета активной электроэнергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.

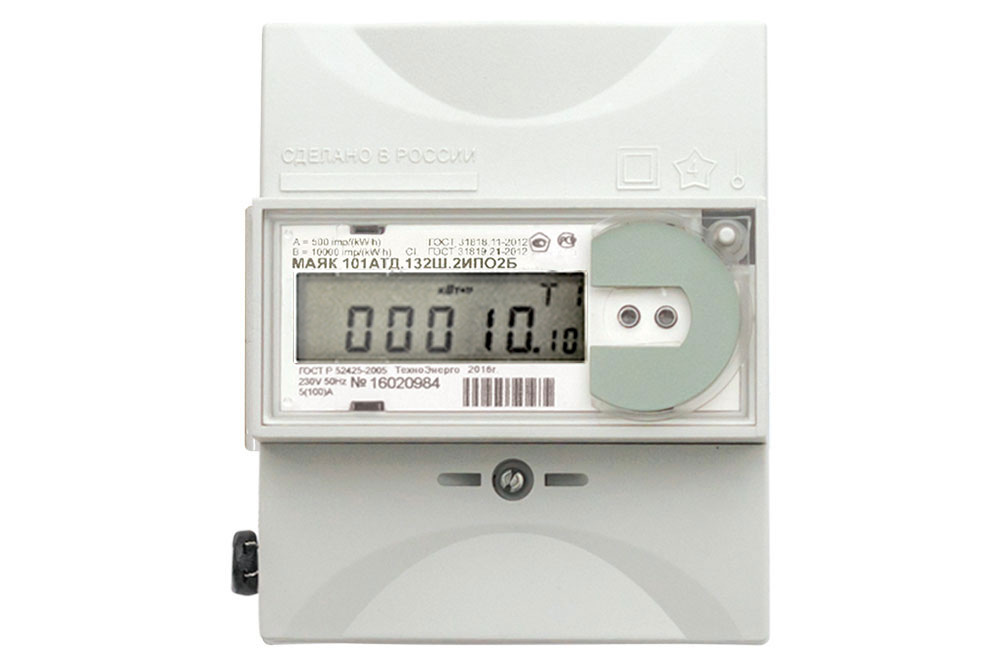

Счетчики МАЯК 101АТД могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).

Технические особенности:

• Энергонезависимая память.
• Жидкокристаллический индикатор.
• Интерфейсы связи: оптопорт и RS-485.
• Импульсный выход.
• В качестве датчиков тока используется шунт.
• Функция управления нагрузкой (сигнал).
• Две электронные пломбы.
• Повышенная надежность от несанкционированного доступа.
• Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.

Функциональные возможности:

Тарификация
Счетчики МАЯК 101АТД ведут многотарифный учет потребляемой электроэнергии по тарифу, время действия которого разрешено в данное время суток тарифным расписанием.
Структура тарифного расписания (4 тарифа, 8 типов дней, тарифный план). Предусмотрена возможность задания для счетчика до 32 исключительных дней.

Управление нагрузкой
Импульсный выход может быть переведен в три дополнительных режима: «включить нагрузку», «отключить нагрузку» и «контроль». При выборе функции «включить нагрузку» импульсный выход будет находиться в высокоимпедансном состоянии. При выборе функции «отключить нагрузку» импульсный выход периодически будет менять свое состояние примерно раз в две секунды. Функция «контроль» позволяет контролировать мощность нагрузки.

Устройство индикации
Счетчики электроэнергии МАЯК 101АТД имеют жидкокристаллический индикатор для отображения учтенной электроэнергии и одну кнопку управления режимами индикации.

Жидкокристаллический индикатор обеспечивает циклическое отображение следующей информации:

• текущего значения энергии по тарифам;
• суммарного значения накопленной энергии по тарифам;
• даты и времени;
• текущей активной мощности (справочно);
• заданного лимита мощности;
• энергии с начала текущего получаса;
• действующего тарифа.

Интерфейсы связи
Счетчики МАЯК 101АТ, в зависимости от модификации, имеют интерфейсы связи: RS-485 и/или оптопорт, поддерживающие ASCII-символьный протокол.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти:

• значения учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;
• значения учтенной активной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;
• значения учтенной активной энергии каждого получаса месяца в течение двух месяцев;
• значение учтенной активной энергии на начало суток в течении 45 суток;
• времени включения/отключения питания;
• времени открытия и закрытия канала на запись;
• времени и даты до и после коррекции;
• времени и даты открытия и закрытия клеммной крышки и крышки корпуса.

Счетчики МАЯК 101АТД имеет возможность записи тарифных зон суток, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.

Счетчики имеют возможность считывания:

• потребленной по тарифам активной электроэнергии;
• потребленной по тарифам активной электроэнергии за каждый месяц года;
• тарифного расписания;
• текущего времени и текущей даты.

Защита от несанкционированного доступа
Два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика.
