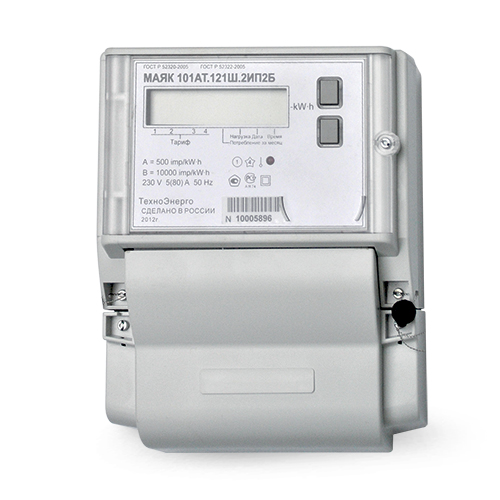

Счетчик электроэнергии МАЯК 101АТ
Счетчики электроэнергии МАЯК 101АТ предназначены для учета активной электроэнергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Наименование параметров

    Значение

    Класс точности

    1

    Номинальное напряжение, В

    230

    Установленный рабочий диапазон напряжения, В

    от 198 до 253

    Расширенный рабочий диапазон напряжения, В

    от 160 до 265

    Предельный рабочий диапазон напряжения, В

    от 0 до 265

    Базовый (максимальный ток), А

    5 (80)

    Номинальное значение частоты, Гц

    50

    Стартовый ток (чувствительность) при измерении энергии, А, не более

    0,02

    Постоянная электросчетчика:

    • в основном режиме (А)

    500

    • в режиме поверки (В)

    10000

    Потребляемая мощность, В·А (Вт), не более:

    • по цепи напряжения

    1 (5)

    • по цепи тока

    0,1

    Скорость обмена информацией, бит/с:

    • по интерфейсу RS-485

    2400, 9600, 19200, 38400

    • по оптопорту

    9600

    Установленный диапазон рабочих температур, ?С

    от минус 40
    до плюс 60

    Количество тарифов

    4

    Точность хода часов внутреннего таймера лучше, с/сут

    0,5

    Срок сохранения информации при отключении питания, лет

    10

    Средняя наработка электросчетчика на отказ, ч, не менее

    220000

    Средний срок службы электросчетчика, лет, не  менее

    30

    Масса, кг, не более

    0,95

    Габаритные размеры, мм, не более

    173х140х70,4

  • Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).

    Технические особенности:

    • Энергонезависимая память.
    • Структура тарифного расписания - 4 тарифа, 8 типов дней, тарифный план:
      • по 8 типам дней на 12 месяцев (свой на каждый день недели месяца, с учётом праздничных дней);
      • единый на весь год по 8 типам дней;
      • единый на весь год по одному дню.
    • Возможность задания для электросчетчика до 32-х исключительных дней.
    • Жидкокристаллический индикатор (ЖКИ) обеспечивает циклическое отображение следующей информации:
      • текущего значения энергии по тарифам;
      • суммарного значения накопленной электроэнергии по тарифам;
      • даты и времени;
      • текущей активной мощности (справочно);
      • заданного лимита мощности;
      • энергии с начала текущего  получаса;
      • месячного потребления электроэнергии по каждому тарифу за год;
      • действующего тарифа;
      • тарифного расписания.
    • Интерфейсы связи – оптопорт или RS-485.
    • Импульсный выход.
    • Функция управления нагрузкой (сигнал или реле).
    • Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).

    Функциональные возможности:

    Счетчик обеспечивает регистрацию и хранение в энергонезависимой памяти:

    • значения учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
    • значения учтенной активной электроэнергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;
    • значения учтенной активной электроэнергии каждого получаса месяца в течение двух месяцев;
    • времени включения/отключения питания;
    • времени открытия и закрытия канала на запись;
    • времени и даты до и после коррекции;
    • времени и даты открытия и закрытия крышки клеммной колодки и крышки корпуса электросчетчика.

    Счетчик имеет возможность записи тарифных зон суток, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.

    Счетчик имеет возможность считывания:

    • потребленной по тарифам активной электроэнергии;
    • потребленной по тарифам активной электроэнергии за каждый месяц года;
    • тарифного расписания;
    • текущего времени и текущей даты.



  • Условное обозначение
    электросчетчиков

    Тип интерфейса

    Управле-ние нагрузкой

    Постоянная электросчетчика*,
    имп./(кВт?ч)

    Ток, А
    Iб(Iмакс)

    Номинальное напряжение 230 В (электросчетчики непосредственного включения)

    МАЯК 101АТ.121Ш.2ИП2Б

    RS-485

    сигнал

    500/(10000)

    5(80)

    МАЯК 101АТ.121Ш.2ИО2Б

    Оптопорт

    сигнал

    500/(10000)

    5(80)

    МАЯК 101АТ.121Ш.2ИП1Б

    RS-485

    реле

    500/(10000)

    5(80)

    *  В скобках указана постоянная счетчиков в режиме поверки.
