Технические характеристики:
- Резервируемые интерфейсы передачи данных RS485, GSM, NB IoT, RF433, RF 868, Ethernet и т.д.
- Протокол обмена данными по цифровым интерфейсам согласно спецификации ПАО «Россети» - «СПОДЭС».
- Число тарифов, не менее - 4.
- Встроенное реле управления нагрузкой.
- Оптический порт - ГОСТ Р МЭК 61107-2001.
- Наличие исполнений для установки в щиток и на опору (Split).
- Прозрачная клеммная крышка.
- Встроенный либо выносной дисплей.
- Корпус с возможностью установки модуля связи.
Характеристики надёжности:
- Рабочий диапазон температур от -40 до +70° С.
- Минимальная наработка на отказ — 320 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Срок службы батареи — 16 лет.

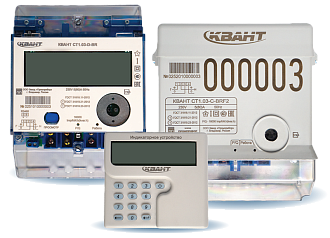

Счётчик электрической энергии однофазный многофункциональный КВАНТ СТ1 предназначен для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных цепях переменного тока частотой 50 Гц.
Рекомендован к установке в местах для произведения балансовых расчётов.
В зависимости от модификации, счётчик может быть использован как для локальной установки, так и для применения в составе автоматизированных систем коммерческого и технического учёта электроэнергии. Особенностью приборов является унифицированное исполнение Моноблок и СПЛИТ, где отличие только в корпусе, аппаратная часть идентичная. В исполнении СПЛИТ реализована возможность замены модулей связи без вскрытия корпуса прибора.
Нормативно-правовое обеспечение:
- Соответствует ПП РФ №719 от 17 июля 2015 г.
- Соответствует ПП РФ №890 от 19 июня 2020 г.
- Внесен в гос. реестр средств измерений № 86215-22..
- Соответствует СТО 34.01-5.1-009-2021 г. ПАО «Россети».
Функции:
- Фиксация попыток и фактов несанкционированного воздействия и доступа.
- Измерение активной и реактивной энергии в двух направлениях (прием и отдача) и по модулю.
- Функция плавной коррекции времени.
- Срабатывание реле управления нагрузкой:
по внешней команде.
по превышению заданных пределов параметров сети.
по превышению заданного предела ограничения энергопотребления.
при попытке несанкционированного доступа.
- Возможность выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК при нештатных ситуациях;
- Измерение и расчёт необходимых параметров работы в режиме реального времени (небаланса суммы фазных токов и тока в нулевом проводе, линейных напряжений, активной и реактивной электроэнергии в двух направлениях и т.д.);
- Ведение архивов значений энергии и мощности;
- Ведение журналов событий;
- Измерение параметров качества электрической сети.
Габаритные размеры счётчика в исполнении C
Габаритные размеры счётчика в исполнении D
