КВАНТ ST 2000-12

Счётчики трёхфазный электрической энергии ST 2000-12 предназначены для измерения и учёта активной и реактивной электрической энергии в трёхфазных четырёхпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:
- Резервируемые интерфейсы передачи данных RS485, GSM, NB IoT, RF433, RF 868, Ethernet и т.д.
- Протокол обмена данными по цифровым интерфейсам согласно спецификации ПАО «Россети» - «СПОДЭС».
- Количество тарифных зон – 4.
- Встроенное реле управления нагрузкой для счётчика прямого включения.
- Оптический порт - ГОСТ Р МЭК 61107-2001.
- Наличие исполнений для установки в щиток и на опору (Split).
- Прозрачная клеммная крышка.
- Встроенный либо выносной дисплей.
- Корпус с возможностью установки модуля связи.
Характеристики надёжности:
- Рабочий диапазон температур от -40 до +70° С.
- Минимальная наработка на отказ — 220 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Срок службы батареи — 16 лет.
Счётчики трёхфазный электрической энергии ST 2000-12 предназначены для измерения и учёта активной и реактивной электрической энергии в трёхфазных четырёхпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме.

Конструкция счётчиков моноблочного исполнения и с расщеплённой архитектурой.

Рекомендован для установки в местах для произведения балансовых расчётов. В зависимости от модификации счётчик может быть использован как для локальной установки, так и для применения в составе автоматизированных систем коммерческого и технического учёта электроэнергии.

Нормативно-правовое обеспечение:
- Соответствует ПП РФ №890 от 19.06.2020.
- Внесен в гос. реестр средств измерений № 71461-18.
- Соответствует СТО 34.01-5.1-009-2021 ПАО «Россети».
Функции:
- Учёт в двух направлениях активной и реактивной энергии (четыре канала учета A+, A-, R+, R-).
- Фиксация попыток и фактов несанкционированного воздействия и доступа.
- Измерение активной и реактивной энергии в двух направлениях (приём и отдача) и по модулю.
- Функция плавной коррекции времени.
- Срабатывание реле управления нагрузкой:
по внешней команде.

по превышению заданных пределов параметров сети.

по превышению заданного предела ограничения энергопотребления.

при попытке несанкционированного доступа.
- Возможность выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК при нештатных ситуациях.
- Фиксация попыток несанкционированного воздействия:
вскрытие крышки клеммной коробки.

вскрытие корпуса (для разборных корпусов).

воздействие постоянным и переменным магнитным полем.
- Ведение архивов значений энергии и мощности.
- Ведение журналов событий.
- Измерение параметров качества электрической сети.

Трехфазные счётчики прямого включения МОНОБЛОК с ЖКИ:

Наименование	Описание
КВАНТ ST2000-12-W-230*5(100)-1/1-RBDM	один интерфейс RS-485; реле
КВАНТ ST2000-12-W-230*5(100)-1/1-RBF1DM-SMA	один интерфейс RS-485; реле; радиоинтерфейс 6LoWPAN 433 МГц; внешняя антенна
КВАНТ ST2000-12-W-230*5(100)-1/1-RBF2DM-SMA	один интерфейс RS-485; реле; радиоинтерфейс 6LoWPAN 868 МГц; внешняя антенна
КВАНТ ST2000-12-W-230*5(100)-1/1-RBP2DM	один интерфейс RS-485; реле; PLC PRIME
КВАНТ ST2000-12-W230*5(100)-1/1-RBGT2DM-SMA	один интерфейс RS-485; реле; встроенный GSM/GPRS модем, NB IoT; внешняя антенна
КВАНТ ST2000-12-W-230*5(100)-1/1-RBG3DM-SMA	один интерфейс RS-485; реле; встроенный GSM/GPRS модем c поддержкой 3G/4G; внешняя антенна
КВАНТ ST2000-12-W-230*5(100)-1/1-RBE2G2DM-SMA	три интерфейса RS-485; встроенные интерфейсы GSM и Ethernet с возможностью передачи ГОСТ Р МЭК 60870-5-104; МЭК 61850-90-2, USB - 1шт. поддержка внешнего ионисторного блока питания; внешняя антенна
КВАНТ ST2000-12-W-230*5(100)-1/1-RBF1F2DM-SMA	один интерфейс RS-485; реле; радиоинтерфейс 6LoWPAN 433 МГц; радиоинтерфейс 6LoWPAN 868 МГц; внешняя антенна

Трехфазный счётчики прямого включения СПЛИТ с вынесенным ЖКИ (Индикаторное устройство):

Наименование	Описание
КВАНТ ST2000-12-C-230*5(100)-1/1-BF1DM	реле; радиоинтерфейс 6LoWPAN 433 МГц
КВАНТ ST2000-12-C-230*5(100)-1/1-BF2DM	реле; радиоинтерфейс 6LoWPAN 868 МГц
КВАНТ ST2000-12-C-230*5(100)-1/1-BP2DM	реле; PLC PRIME
КВАНТ ST2000-12-C-230*5(100)-1/1-BF1F2DM	реле; радиоинтерфейс 6LoWPAN 433 МГц; радио-интерфейс 6LoWPAN 868 МГц
КВАНТ ST2000-12-C-230*5(100)-1/1-BP2F1DM	реле; PLC PRIME; радиоинтерфейс 6LoWPAN 433 МГц
КВАНТ ST2000-12-C-230*5(100)-1/1-BP2F2DM	реле; PLC PRIME; радиоинтерфейс 6LoWPAN 868 МГц
КВАНТ ST2000-12-C-230*5(100)-1/1-BF2G3DM	реле; радиоинтерфейс 6LoWPAN 868 МГц, встроенный GSM/GPRS модем c поддержкой 3G/4G
КВАНТ ST2000-12-C-230*5(100)-1/1-BG3DM	реле, встроенный GSM/GPRS модем c поддержкой 3G/4G
КВАНТ ST2000-12-C230*5(100)-1/1-BF2G3SDM	реле; радиоинтерфейс 6LoWPAN 868 МГц, встроенный GSM/GPRS модем (e-SIM)
КВАНТ ST2000-12-C230*5(100)-1/1-BG3SDM	реле, встроенный GSM/GPRS модем (e-SIM) 2

Трехфазные счётчики трансформаторного включения МОНОБЛОК с ЖКИ:

Наименование	Описание
КВАНТ ST2000-12-W230*5(10)-0.5S/1-RUI2O2DM	один интерфейс RS-485
КВАНТ ST2000-12-W230*5(10)-0.5S/1-R2UI2O2DM	два интерфейса RS-485
КВАНТ ST2000-12-W230*5(10)-0.5S/1- RUF1I2O2DM-SMA	один интерфейс RS-485; радиоинтерфейс 6LoWPAN 433 МГц; внешняя антенна
КВАНТ ST2000-12-W230*5(10)-0.5S/1- RUF2I2O2DM-SMA	один интерфейс RS-485; радиоинтерфейс 6LoWPAN 868 МГц; внешняя антенна
КВАНТ ST2000-12-W230*5(10)-0.5S/1-RUP2I2O2DM	один интерфейс RS-485; PLC PRIME
КВАНТ ST2000-12-W230*5(10)-0.5S/1- RUGT2I2O2DM-SMA	один интерфейс RS-485; встроенный GSM/GPRS модем, NB IoT; внешняя антенна
КВАНТ ST2000-12-W230*5(10)-0.5S/1- RUG3I2O2DM-SMA	один интерфейс RS-485; встроенный GSM/GPRS модем; внешняя антенна
КВАНТ ST2000-12-W230*5(10)-0.5S/1- RUE2G2I2O2DM-SMA	три интерфейса RS-485; встроенные интерфейсы GSM и Ethernet с возможностью передачи ГОСТ Р МЭК 60870-5-104; МЭК 61850-90-2, USB - 1шт. поддержка внешнего ионисторного блока питания; внешняя антенна
КВАНТ ST2000-12-W230*5(10)-0.5S/1- RUF1F2I2O2DM-SMA	один интерфейс RS-485; радиоинтерфейс 6LoWPAN 433 МГц; радиоинтерфейс 6LoWPAN 868 МГц; внешняя антенна

Габаритные размеры счётчика в исполнении C

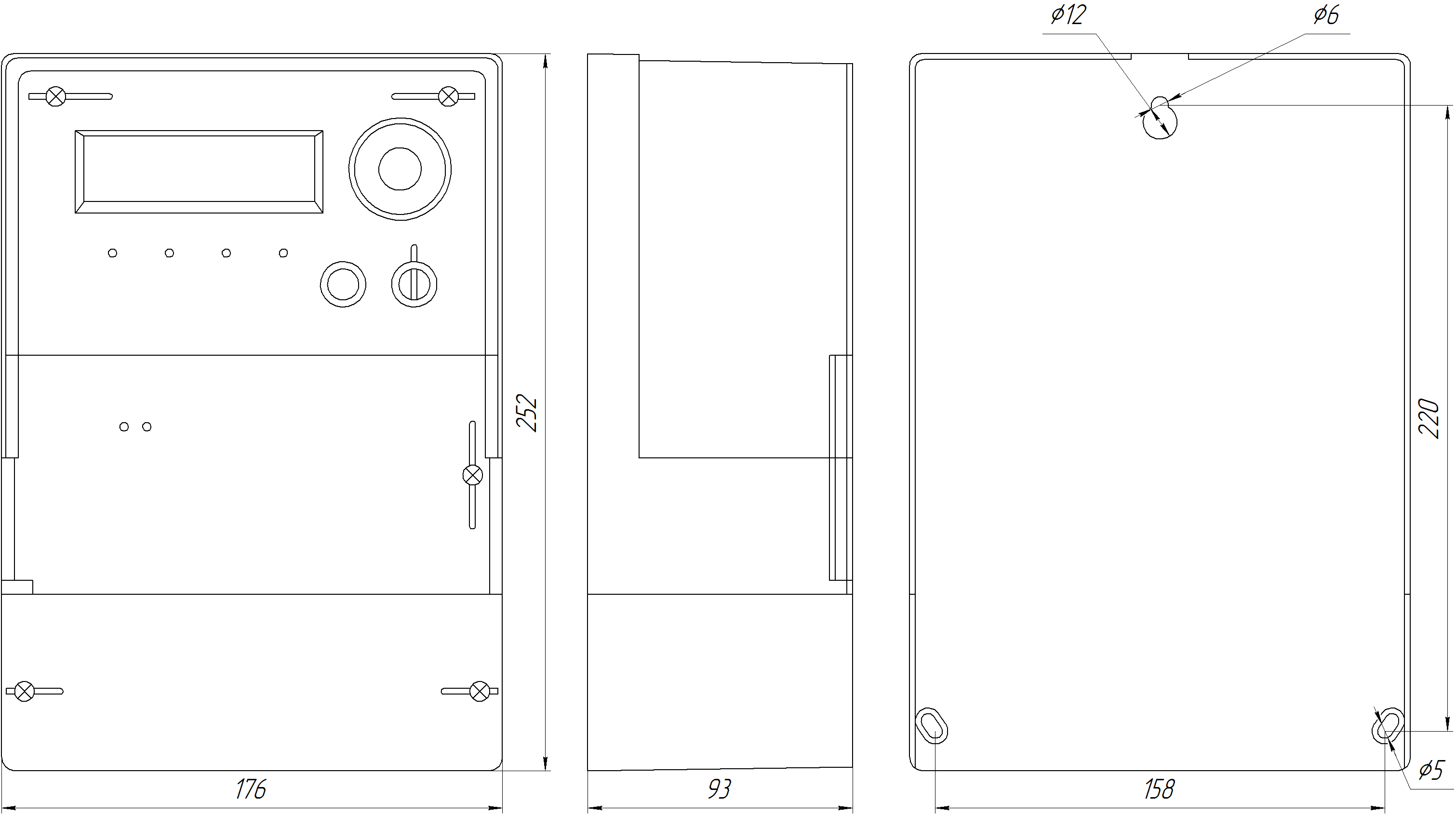

Габаритные размеры счётчика в исполнении W

Формуляр на ST 2000-12 в исполнении C

Формуляр на ST 2000-12 в исполнениях W

Руководство по эксплуатации на КВАНТ ST2000-12 в исполнении C

Руководство по эксплуатации на КВАНТ ST2000-12 в исполнении W
