Аппаратная платформа |
|
|
Преобразователь UART |
Silicon Labs CP2105 |
|
Проводные интерфейсы |
|
|
Интерфейс RS-232 |
3-контактный штыревой разъём (RX, TX, GND) |
|
Интерфейс USB 2.0 |
micro-USB-B (х1) |
|
Передача данных |
|
|
Скорость передачи данных по UART |
300 бит/сек–2 Мбит/сек |
|
Функциональные характеристики |
|
|
Буфер чтения и записи |
320 байт |
|
Электрические параметры |
|
|
Напряжение питания (от USB) |
4,5...5,5В |
|
Конструктивные особенности |
|
|
Светодиоды |
POWER, RX, TX |
|
Габаритные размеры |
41,8 x 14,8 x 6,7 мм |
|
Вес |
2 г |
|
Параметры эксплуатации |
|
|
Поддержка ОС |
Windows XP/7/10, Linux |
|
Диапазон рабочих температур |
-40...+85°C |

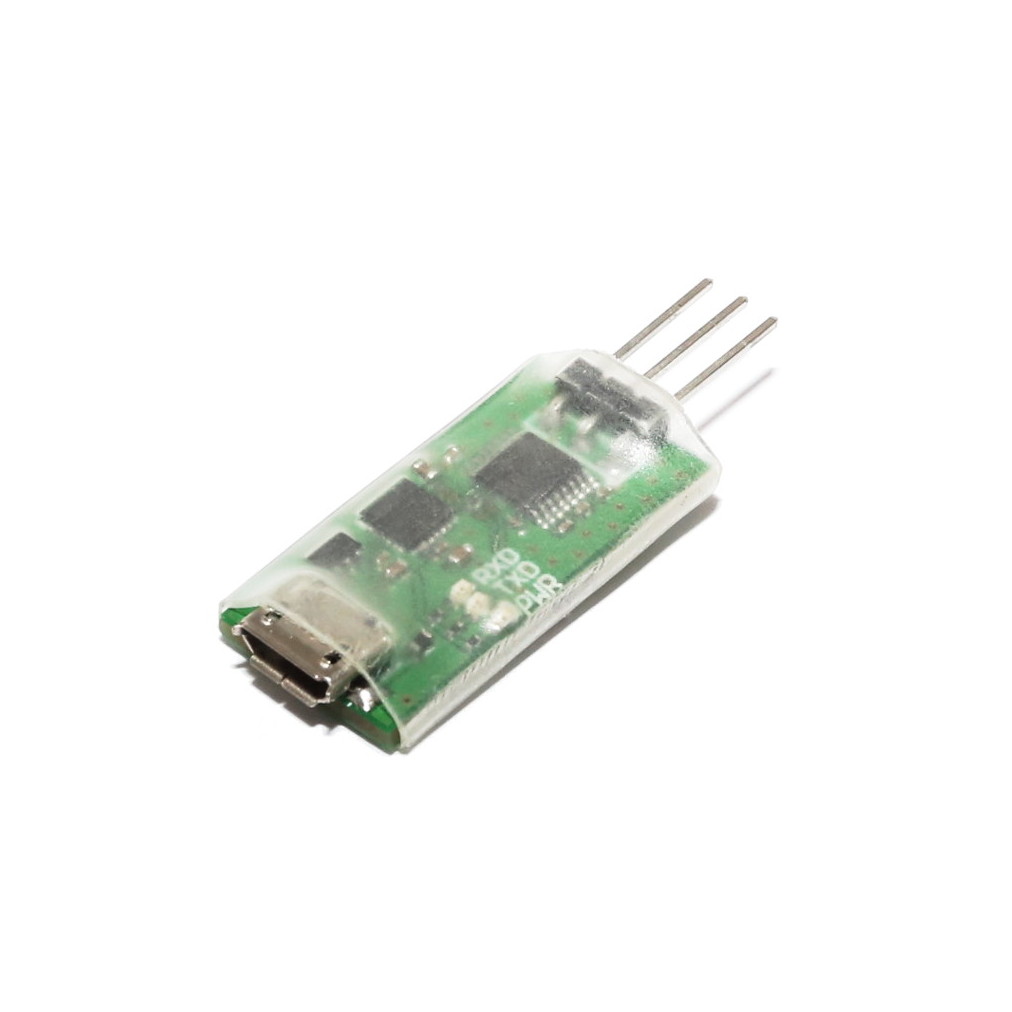

WR162 выполнен в виде платы в термоусадочной ленте с установленными разъёмом micro-USB-B и 3-контактным штыревым разъёмом RS-232 (RX, TX, GND). Имеет три светодиода для индикации статуса питания и передачи данных (POWER, RX, TX).
Конвертер подключается к интерфейсу RS-232 УСПД и позволяет настраивать устройство через ПК с помощью обычного кабеля micro-USB. Настройка УСПД производится с помощью программы RTU Configuration Tool.
При первом подключении конвертера к ПК необходимо установить драйвер.
