Назначение и область применения:

Коммуникаторы серии ТЕ160 предназначены для сопряжения сетей Wi-Fi стандарта IEEE 802.11 b/g/n с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного радиодоступа со стороны центра управления и сбора данных через сеть Интернет (далее диспетчерского центра) к счетчикам электроэнергии, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.

Коммуникаторы могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Технические особенности:

Коммуникаторы, в зависимости от конфигурации, предназначены для работы в двух режимах сети Wi-Fi:

• в режиме традиционной сети Wi-Fi (далее - в сети Wi-Fi);
• в режиме ячеистой сети Wi-Fi (далее - в сети Wi-Fi-Mesh).

ТЕ160.01
Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, внешней антенной, питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015.

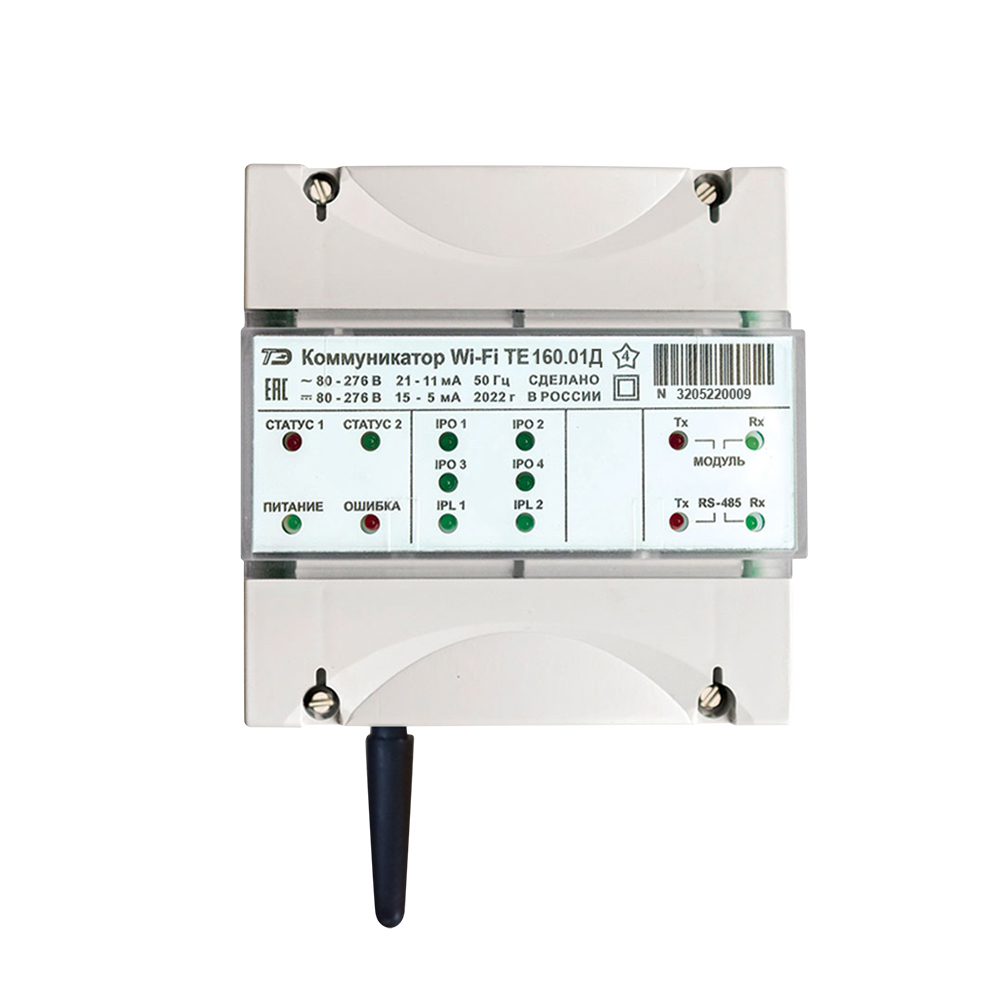

ТЕ160.01Д
Самостоятельное, конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с внешней антенной, питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
Группа IP50 по ГОСТ 14254-2015.

ТЕ160.01.01
Одноплатное, бес корпусное устройство самостоятельной поставки, предназначенное для установки в счетчики электроэнергии или другие устройства с габаритными размерами отсека сменных дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ, с внешней антенной, питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.

ТЕ160.01.01А
Одноплатное бес корпусное устройство несамостоятельной поставки с внутренней антенной, предназначенное для встраивания в счетчики электроэнергии: ТЕ1000, ТЕ2000, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т и другие, с питанием от внешнего источника постоянного тока напряжением 3,3 В.

Функциональные возможности:

Коммуникаторы, в зависимости от конфигурации, предназначены для работы в двух режимах сети Wi-Fi:

• в режиме традиционной сети Wi-Fi (далее - в сети Wi-Fi);
• в режиме ячеистой сети Wi-Fi (далее - в сети Wi-Fi-Mesh).

Традиционная сеть

В традиционной сети Wi-Fi все коммуникаторы серии ТЕ160 подключаются к одной внешней точке доступа (маршрутизатору) для выхода во внешнюю сеть (LAN) и образуют внутреннюю беспроводную сеть (WLAN) с топологией «звезда».

Каждый коммуникатор может работать одновременно и в режиме станции (STA), и в режиме внутренней точки доступа (AP).

В режиме станции коммуникатор подключается к внешней точке доступа и может выполнять функции клиента и (или) сервера TCP/IP, поддерживать до шести TCP/IP-соединений с разными удаленными компьютерами внешней сети.

В режиме точки доступа любые действия с коммуникатором запрещены, но имя коммуникатора в сети Wi-Fi может быть просмотрено с помощью компьютера с Wi-Fi-модемом или смартфона.

Сеть Wi-Fi-Mesh

Сеть Wi-Fi-Mesh основана на протоколе Wi-Fi и может рассматриваться как сетевой протокол, который объединяет множество отдельных сетей Wi-Fi в одну беспроводную сеть (WLAN). В сети Wi-Fi-Mesh узлы могут выступать как в роли станции (STA), чтобы использовать свой интерфейс станции для одного восходящего соединения с точкой доступа, так и в роли точки доступа и использовать свой интерфейс точки доступа, чтобы иметь несколько нисходящих соединений.

В сети Wi-Fi-Mesh коммуникатор серии ТЕ160 может работать как:

• координатор сети (корневой узел или базовая станция, STA+AP);
• промежуточная станция с функцией ретрансляции (промежуточный узел, STA+AP);
• конечная станция без функции ретрансляции (конечный узел, только STA).

Каждый коммуникатор в традиционной сети Wi-Fi или координатор в сети Wi-Fi-Mesh может подключаться к одной из двух конфигурируемых точек доступа Wi-Fi стандарта IEEE 802.11 b/g/n, обеспечивающих его выход во внешнюю сеть. В зависимости от конфигурации коммуникатора, выбор сети (точки доступа) может производиться либо автоматически, либо принудительно.

Каждый коммуникатор в традиционной сети Wi-Fi или координатор в сети Wi-Fi-Mesh может работать в режиме клиента и (или) сервера TCP/IP и одновременно поддерживать до шести TCP/IP-соединений с разными удаленными компьютерами, как через сеть Интернет, так и через местную сеть Wi-Fi. При этом входящих соединений (коммуникатор является сервером TCP/IP) может быть не более двух, а исходящих соединений (коммуникатор является клиентом TCP/IP) - не более четырех.

Каждый коммуникатор в традиционной сети Wi-FI в состоянии соединения с удаленным компьютером (компьютерами) производит ретрансляцию данных, принятых от удаленного компьютера через внешнюю сеть, в сеть RS-485 и обратно.

Координатор в сети Wi-Fi-Mesh в состоянии соединения с удаленным компьютером (компьютерами) производит ретрансляцию данных, принятых от удаленного компьютера через внешнюю сеть:

• в сеть RS-485 и обратно, если обращение производиться по адресу самого координатора;
• в сеть Wi-Fi-Mesh и обратно, если обращение производится не по адресу координатора.


Коммуникаторы серии ТЕ160 имеют ряд пользовательских конфигурационных параметров, которые определяют его свойства и поведение в системе, а также могут быть изменены дистанционно от удаленного компьютера через традиционную сеть Wi-Fi, сетьWi-Fi-Mesh  (удаленное конфигурирование) или сеть RS-485 объекта (местное конфигурирование).

Коммуникаторы серии ТЕ160 выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с, с битом контроля четности, нечетности и без него. Поддерживается обмен восьми и семи битными последовательностями с одним стоповым битом.

Коммуникаторы ТЕ160.01, ТЕ160.01Д, ТЕ160.01.01 имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами.

Коммуникаторы ТЕ160.01, ТЕ160.01Д, ТЕ160.01.01 имеют встроенные часы реального времени, позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет. Коммуникатор ТЕ160.01.01А не имеет собственных часов и считывает текущее время из счетчика, в который он установлен.

Коммуникаторы ведут журналы событий с возможностью их последующего просмотра:

• журнал времени выключения/включения;
• журнал коррекции времени;
• журнал регистрации в сети (журнал подключения к точке доступа);
• журнал трафика;
• журнал изменения состояний входов телесигнализации;
• журнал несанкционированного доступа к параметрам и данным;
• журнал перепрограммирования параметров;
• статусный журнал;
• журнал соединений с основным диспетчерским сервером;
• журнал соединений с вспомогательным диспетчерским сервером;
• журнал соединений с сервером технической поддержки;
• журнал соединений с сервером точного времени;
• журнал соединений с удаленным клиентом 1;
• журнал соединений с удаленным клиентом 2.

Коммуникаторы имеют светодиодное устройство индикации для отображения текущего состояния.
