Назначение и область применения:

Коммуникаторы серии ТЕ102.01 предназначены для сопряжения сетей Wi-Fi стандарта IEEE 802.11 b/g/n с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного радиодоступа со стороны центра управления и сбора данных через сеть Интернет (далее диспетчерского центра) к счетчикам электроэнергии, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.

Коммуникаторы могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Коммуникаторы серии ТЕ102.01 могут работать одновременно и в режиме станции, и в режиме точки доступа. В режиме станции коммуникаторы выполняют функции клиента и (или) сервера TCP/IP, одновременно могут поддерживать до пяти TCP/IP-соединений с разными удаленными компьютерами. В режиме точки доступа любые действия с коммуникаторами запрещены, но имена коммуникаторов, как точки доступа, в сети Wi-Fi могут быть просмотрены с помощью компьютера с Wi-Fi-модемом или смартфона.

Технические особенности:

Коммуникаторы серии ТЕ102.01 выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, элементную базу, программное обеспечение, функциональные возможности и отличаются только конструктивным исполнением.

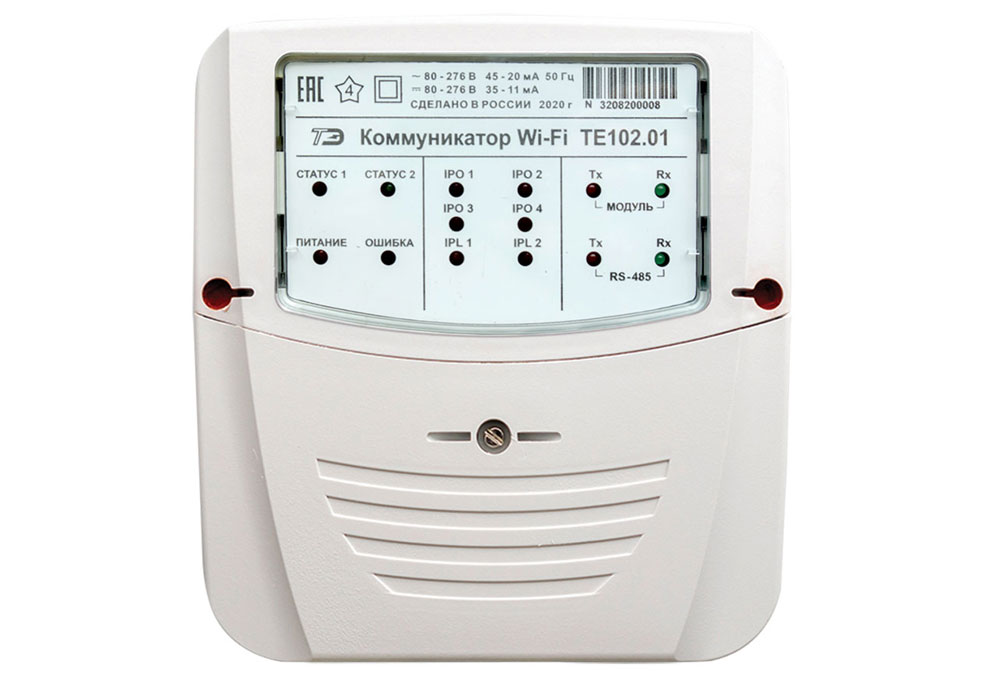

ТЕ102.01
Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
Группа IP51 по ГОСТ 14254-2015.

ТЕ102.01Д
Самостоятельное, конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
Группа IP50 по ГОСТ 14254-2015.

ТЕ102.01.01
Одноплатное бес корпусное устройство самостоятельной поставки, предназначенное для установки в счетчики электроэнергии или другие устройства с габаритными размерами отсека сменных дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.

ТЕ102.01.01А
Одноплатное бес корпусное устройство несамостоятельной поставки с внутренней антенной, предназначенное для встраивания в счетчики электроэнергии: ТЕ1000, ТЕ2000, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т и другие, с питанием от внешнего источника постоянного тока напряжением 3,3 В.

Функциональные возможности:

Коммуникаторы могут подключаться к одной из двух точек доступа Wi-Fi стандарта IEEE 802.11 b/g/n, обеспечивающих их выход в сеть Интернет. В зависимости от конфигурации коммуникаторов, выбор сети (точки доступа) может производиться либо автоматически, либо принудительно.

Коммуникаторы могут работать в режиме клиента и (или) сервера TCP/IP и одновременно поддерживать до пяти TCP/IP-соединений с разными удаленными компьютерами как через сеть Интернет, так и через местную сеть Wi-Fi. При этом входящих соединений (коммуникатор является сервером TCP/IP) может быть не более двух.

Исходящие TCP/IP-соединения (коммуникатор является клиентом TCP/IP) устанавливаются с удаленными компьютерами по инициативе коммуникаторов в соответствии с конфигурационными параметрами коммуникатора:

• по интерфейсному запросу в формате протокола коммуникатора;
• по конфигурируемому таймеру автосоединения (непрерывное соединение);
• по конфигурируемому расписанию автосоединения.

Коммуникаторы серии ТЕ102.01 имеют ряд пользовательских конфигурационных параметров, которые определяют их свойства и поведение в системе, могут быть изменены дистанционно от удаленного компьютера через сеть Wi-Fi (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).

Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с (с битом контроля четности, нечетности и без него). Поддерживается обмен восьмибитными и семибитными последовательностями с одним стоповым битом.

Коммуникаторы ТЕ102.01, ТЕ102.01Д, ТЕ102.01.01 имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами.

Коммуникаторы ТЕ102.01, ТЕ102.01Д, ТЕ102.01.01 имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет. Коммуникатор ТЕ102.01.01А не имеет собственных часов и считывает текущее время из счетчика, в который он установлен.

Коммуникаторы ведут журналы событий с возможностью их последующего просмотра:

• журнал времени выключения/включения;
• журнал коррекции времени;
• журнал регистрации в сети (журнал подключения к точке доступа);
• журнал трафика;
• журнал изменения состояний входов телесигнализации;
• журнал несанкционированного доступа к параметрам и данным;
• журнал перепрограммирования параметров;
• статусный журнал;
• журнал соединений с основным диспетчерским сервером;
• журнал соединений с вспомогательным диспетчерским сервером;
• журнал соединений с сервером технической поддержки;
• журнал соединений с сервером точного времени;
• журнал соединений с удаленным клиентом 1;
• журнал соединений с удаленным клиентом 2.

Коммуникаторы имеют светодиодное устройство индикации для отображения текущего состояния.
