Наименование величины |
Значение |
|||||
|
Номинальное напряжение электропитания, В: |
||||||
|
ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д), |
230 переменного тока частотой 50 Гц или |
|||||
|
ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01, |
|
|||||
|
ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, |
4,1 постоянного тока |
|||||
|
Диапазон рабочих напряжений электропитания, В: |
||||||
|
ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д), |
от 80 до 276 переменного или |
|||||
|
ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01, |
от 6 до 18 постоянного тока |
|||||
|
ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, |
от 3,6 до 4,5 постоянного тока |
|||||
|
Предельный рабочий диапазон электропитания в аварийном режиме сети для коммуникаторов ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1, В |
от 276 до 440 переменного или |
|||||
|
Максимальный средний потребляемый ток в диапазоне рабочих напряжений коммуникаторов ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1, мА |
Питание от сети переменного/постоянного тока |
|||||
|
Режим передачи данных |
Режим ожидания |
|||||
|
80 В |
230 В |
276 В |
80 В |
230 В |
276 В |
|
|
45/35 |
25/13 |
20/11 |
25/13 |
15/7 |
13/6 |
|
|
Максимальный средний потребляемый ток в диапазоне рабочих напряжений коммуникаторов ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1, мА |
Питание от сети постоянного тока |
|||||
|
Режим передачи данных |
Режим ожидания |
|||||
|
6 В |
12 В |
18 В |
6 В |
12 В |
18 В |
|
|
260 |
140 |
80 |
30 |
20 |
15 |
|
|
Характеристики модуля связи коммуникаторов NB-IoT ТЕ101.01(Д), ТЕ101.01.01, ТЕ101.01.01А: |
||||||
|
технология |
GSM/GPRS + NB-IoT (LTE Cat. NB1/2) |
|||||
|
число диапазонов |
GSM - 4 (850/900/1800/1900 МГц); LTE Cat NB 1/2 открыто 3 (1800/900/800) |
|||||
|
выходная мощность передатчика, Вт |
2 (GSM класс 4 на частоте 850/900 МГц); 1 (GSM класс 1 на частоте 1800/1900 МГц); 0,1 (LTE Cat NB 1/2 класс 5 на всех диапазонах) |
|||||
|
чувствительность приемника, дБм |
минус 105,5 (850/900 МГц); минус 103 (1800/1900 МГц) |
|||||
|
напряжение питания SIM-карты, В |
3 или 1,8 |
|||||
|
CSD |
не поддерживается |
|||||
|
класс GPRS |
10 |
|||||
|
LTE Cat NB1 (HD-FDD) |
Uplink до 63 кбит/с; Downlink до 27 кбит/с |
|||||
|
LTE Cat NB2 (HD-FDD) |
Uplink до 158 кбит/с; Downlink до 124 кбит/с |
|||||
|
Характеристики модуля связи коммуникаторов NB-IoT ТЕ101.01(Д)/1, ТЕ101.01.01/1, ТЕ101.01.01А/1: |
||||||
|
технология |
NB-IoT (Cat. NB1/2) |
|||||
|
число диапазонов |
открыто 3 (1800/900/800 МГц) |
|||||
|
выходная мощность передатчика, Вт |
0,2 (класс 3 на всех диапазонах) |
|||||
|
чувствительность приемника, дБм |
минус 114 на всех диапазонах |
|||||
|
напряжение питания SIM-карты, В |
3 или 1,8 |
|||||
|
CSD |
не поддерживается |
|||||
|
LTE Cat NB1 (HD-FDD) |
Uplink до 63 кбит/с; Downlink до 27 кбит/с |
|||||
|
LTE Cat NB2 (HD-FDD) |
Uplink до 158 кбит/с; Downlink до 124 кбит/с |
|||||
|
Характеристики модуля связи коммуникаторов GSM ТЕ101.02(Д), ТЕ101.02.01, ТЕ101.02.01А: |
||||||
|
технология |
GSM/GPRS |
|||||
|
число диапазонов |
4 (850/900/1800/1900 МГц) |
|||||
|
выходная мощность передатчика, Вт: |
2 (класс 4 на частоте 850/900 МГц) |
|||||
|
чувствительность приемника, дБм |
минус 108 (850/900 МГц) |
|||||
|
напряжение питания SIM-карты, В |
3 или 1,8 |
|||||
|
класс GPRS |
(1-6), (9-10) |
|||||
|
CSD |
RLP, не прозрачная передача, 9600 бит/c |
|||||
|
Характеристики модуля связи коммуникаторов 3G ТЕ101.03(Д), ТЕ101.03.01, ТЕ101.03.01А: |
||||||
|
технология |
GSM/GPRS/EDGE/UMTS/HSPA |
|||||
|
число диапазонов |
4 (GSM 900/1800 МГц, UMTS 900/2100 МГц) |
|||||
|
выходная мощность передатчика, Вт: |
2 (класс 4, GSM 900 МГц) |
|||||
|
чувствительность приемника, дБм |
минус 109 (GSM 900 МГц); |
|||||
|
напряжение питания SIM-карты, В |
3 или 1,8; |
|||||
|
класс GPRS(EDGE) |
(1-12), (30-33), (35-38), кроме класса 7 |
|||||
|
EDGE |
Uplink до 236,8 кбит/с; |
|||||
|
UMTS |
Uplink/ Downlink до 384 кбит/с |
|||||
|
HSPA |
Uplink до 5,76 Мбит/с; |
|||||
|
CSD |
RLP, непрозрачная передача , 9600 бит/c |
|||||
|
Характеристики модуля связи коммуникаторов 4G ТЕ101.04(Д), ТЕ101.04.01: |
||||||
|
технология |
GSM/GPRS/EDGE/UMTS/HSPA/LTE |
|||||
|
число диапазонов |
7 (GSM 900/1800 МГц, UMTS 900/2100 МГц, LTE 800/1800/2600 МГц); |
|||||
|
выходная мощность передатчика, Вт: |
2 (класс 4, GSM 900 МГц); |
|||||
|
чувствительность приемника, дБм |
минус 112,5 (GSM 900 МГц); |
|||||
|
напряжение питания SIM-карты, В |
3 или 1,8 |
|||||
|
класс GPRS(EDGE) |
(1-12), (30-33), (35-38), кроме класса 7; |
|||||
|
EDGE |
Uplink до 236,8 кбит/с; |
|||||
|
UMTS |
Uplink/ Downlink до 384 кбит/с |
|||||
|
HSPA |
Uplink до 5,76 Мбит/с; |
|||||
|
LTE |
Uplink до 50 Мбит/с; |
|||||
|
CSD |
RLP, не прозрачная передача, 9600 бит/c |
|||||
|
Характеристики модуля связи коммуникаторов 4G ТЕ101.04(Д)/1, ТЕ101.04.01/1: |
||||||
|
технология |
GSM/GPRS/EDGE/ LTE/HSPA |
|||||
|
число диапазонов |
5 (GSM 900/1800 МГц, |
|||||
|
выходная мощность передатчика, Вт: |
2 (класс 4, GSM 900 МГц); |
|||||
|
чувствительность приемника, дБм |
минус 112,5 (GSM 900 МГц); |
|||||
|
напряжение питания SIM-карты, В |
3 или 1,8 |
|||||
|
класс GPRS(EDGE) |
(1-12), (30-33), (35-38), кроме класса 7 |
|||||
|
EDGE |
Uplink до 236,8 кбит/с; |
|||||
|
LTE |
Uplink до 5 Мбит/с; |
|||||
|
CSD |
RLP, не прозрачная передача, 9600 бит/c |
|||||
|
Число одновременно поддерживаемых соединений |
4 - клиент TCP/IP; |
|||||
|
Максимальный размер буфера приема/передачи со стороны сети мобильной связи, байт |
1500 для каждого из шести соединений |
|||||
|
Характеристики интерфейса RS-485: |
||||||
|
формат информационного байта |
конфигурируемый: восьмибитный и семибитный формат с битом контроля нечетности, четности и без него |
|||||
|
скорость передачи информацией, бит/с |
конфигурируемая: 300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200 |
|||||
|
количество подключаемых устройств |
до 32 (стандартной нагрузки 12 кОм); |
|||||
|
максимальный размер буфера приема/передачи |
1500 |
|||||
|
Характеристики выходов телеуправления:1) |
||||||
|
число выходов |
2 |
|||||
|
максимальное напряжение, В |
30 (в состоянии «разомкнуто») |
|||||
|
максимальный ток, мА |
50 (в состоянии «замкнуто») |
|||||
|
Характеристики входов телесигнализации:1) |
||||||
|
число входов |
2 |
|||||
|
напряжение присутствия сигнала, В |
от плюс 5 до плюс 30 |
|||||
|
напряжение отсутствия сигнала, В |
от 0 до плюс 1 |
|||||
|
Рабочие условия эксплуатации: |
||||||
|
температура окружающего воздуха, °С |
от минус 40 до плюс 60 |
|||||
|
относительная влажность, % |
до 90 при 30 °С |
|||||
|
давление, кПа (мм. рт. ст.) |
от 70 до 106,7 (от 537 до 800) |
|||||
|
Помехоэмиссия |
Технический регламент Таможенного союза ТР ТС 020/2011: |
|||||
|
Помехоустойчивость |
Технический регламент Таможенного союза ТР ТС 020/2011: ГОСТ CISPR 24-2013 |
|||||
|
Средняя наработка до отказа, час |
90000 |
|||||
|
Средний срок службы, лет2) |
30 |
|||||
|
Время восстановления, час |
2 |
|||||
|
Масса не более, кг |
||||||
|
ТЕ101.01, ТЕ101.01/1, ТЕ101.02, ТЕ101.03, ТЕ101.04, |
0,45 |
|||||
|
ТЕ101.01Д, ТЕ101.01Д/1, ТЕ101.02Д, ТЕ101.03Д, |
0,35 |
|||||
|
ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01, |
0,07 |
|||||
|
Габаритные размеры, мм: |
||||||
|
ТЕ101.01, ТЕ101.01/1, ТЕ101.02, ТЕ101.03, ТЕ101.04, |
140,5×162×47,6 |
|||||
|
ТЕ101.01Д, ТЕ101.01Д/1, ТЕ101.02Д, ТЕ101.03Д, |
108×113×65 |
|||||
|
ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01, |
133×57,6×19,5 |
|||||
|
Гарантийный срок эксплуатации, лет |
5 |
|||||
1) В коммуникаторах ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А отсутствуют входы телесигнализации и выходы телеуправления.
2) Средний срок службы батареи резервного питания встроенных часов не менее 10 лет. Применяется литиевая батарея CR 2032TH22 с номинальным напряжением 3 В.
Запрещается применение батареи с номинальным напряжение 3,6 В!
Коммуникаторы, в зависимости от варианта исполнения, предназначены для сопряжения сетей подвижной радиотелефонной связи стандарта NB-IoT, GSM900/1800, UMTS2000 и LTE с локальной сетью объекта стандарта RS-485 с целью осуществления удаленного радиодоступа со стороны центра управления и сбора данных (далее диспетчерского центра) к счетчикам электроэнергии, УСПД, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.
Коммуникаторы могут использоваться как связной аксессуар в составе распределенных автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Коммуникаторы серии ТЕ101 выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, элементную базу, программное обеспечение, функциональные возможности и отличаются только конструктивным исполнением, типом модуля связи. Коммуникаторы серии ТЕ101 поддерживают все функции и протокол ранее выпускаемых коммуникаторов С-1.01, С-1.02, С-1.02.01, С-1.02.01А, С-1.03 и коммуникаторов серии С-1.
Коммуникаторы предназначены для работы в закрытом помещении:
Коммуникаторы серии ТЕ101 обеспечивает возможность установки двух персональных идентификационных карт абонента (SIM-карт) разных операторов мобильной связи и регистрации в сетях с автоматическим или принудительным выбором технологии в соответствии с конфигурационными параметрами. Единовременная регистрация производится только в сети одного оператора мобильной связи.
В зависимости от конфигурации коммуникатора выбор сети (SIM-карты) может производиться либо автоматически, либо принудительно.
Коммуникаторы серии ТЕ101 могут работать в сети GSM, UMTS, LTE, NB-IoT с использованием технологии пакетной передачи данных (GPRS, HSPA) и в режиме канальной передачи данных с использованием технологии CSD (модемное соединение).
Коммуникаторы могут устанавливать и поддерживать одновременно до четырех исходящих и двух входящих TCP/IP-соединений с разными удаленными компьютерами через сеть Интернет и шлюз оператора мобильной связи, в сети которого они зарегистрированы. По каждому открытому соединению может производиться независимый асинхронный обмен данными с устройствами, подключенными к коммуникаторам.
Коммуникаторы серии ТЕ101 имеют ряд пользовательских конфигурационных параметров, которые определяют их свойства и поведение в системе, и могут быть изменены дистанционно от удаленного компьютера через сеть мобильной связи (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).
Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с с битом контроля нечетности, четности и без него, независимо от технологии и скорости передачи данных в сети мобильной связи.
Коммуникаторы, по интерфейсу RS-485, поддерживают восьмибитный и семибитный формат информационного байта в зависимости от конфигурирования. Для работы с технологическим ПО «Конфигуратор СЭТ-4ТМ» коммуникаторы обеспечивают переход из семибитного формата в восьмибитный формат информационного байта независимо от конфигурирования при установке перемычки «Запрет коммуникации».
Коммуникаторы, кроме ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А, имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами. В зависимости от конфигурации, кроме NB-IoT, по измененным состояниям входов телесигнализации, могут формировать и передавать SMS-сообщение абоненту, номер которого указан в параметрах конфигурации. На базе входов телесигнализации может быть организована простая охранная система.
Коммуникаторы ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А, встраиваемые в счетчики ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т, ТЕ1000, ТЕ2000 и другие, могут производить рассылку SMS-сообщений с учтенной многотарифной энергией на начало суток и на начало месяца по конфигурируемому расписанию рассылки. Рассылка производится на два конфигурируемых абонентских номера.
Коммуникаторы имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет.
Коммуникаторы серии ТЕ101 ведут журналы событий с возможностью их последующего местного или удаленного просмотра:
Коммуникаторы имеют устройство индикации, состоящее из одиночных светодиодных индикаторов, для отображения текущего состояния.
|
Условное обозначение варианта |
Технология сети |
Особенности |
|
ТЕ101.01, |
2G+NB-IoT |

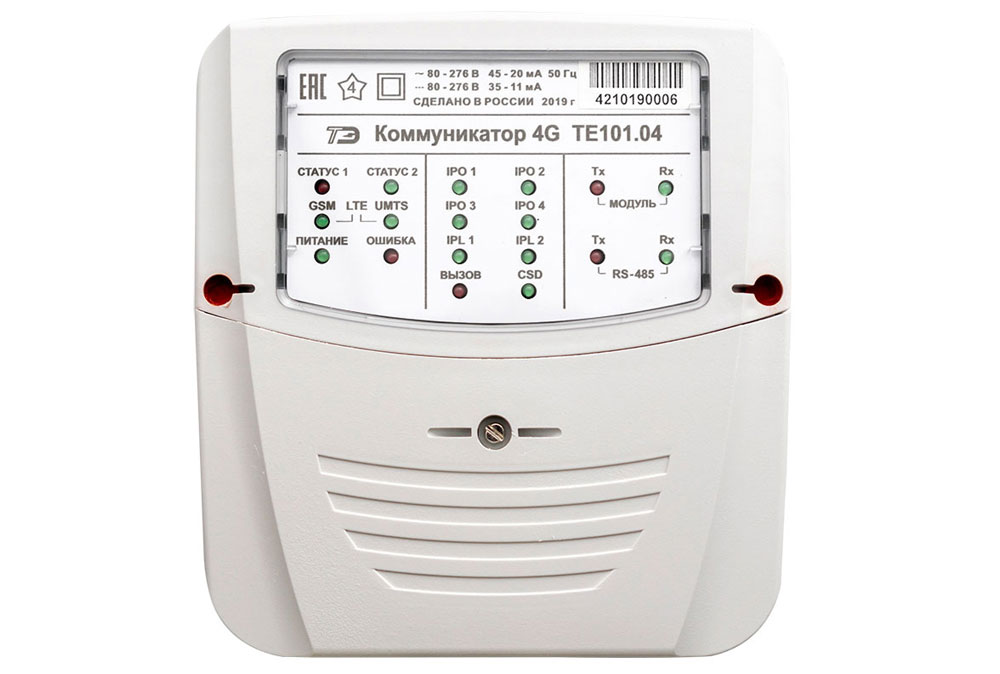

Конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015. |
|
ТЕ101.01Д |
2G+NB-IoT |
Конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP50 по ГОСТ 14254-2015. |
|
ТЕ101.01.01 |
2G+NB-IoT |
Одноплатное, бескорпусное устройство, самостоятельной поставки, для установки в счетчик электроэнергии с габаритными размерами отсека сменных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В. |
|
ТЕ101.01.01А |
2G+NB-IoT |
Одноплатное, бескорпусное устройство, несамостоятельной поставки, для встраивания в счетчики электроэнергии. |
Примечания
1. Коммуникаторы ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А не предназначены для самостоятельной поставки и поставляются только в составе счетчиков электроэнергии ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т, ТЕ1000, ТЕ2000 и других.
2. Коммуникаторы 4G ТЕ101.04, ТЕ101.04Д, ТЕ101.04.01, ТЕ101.04.01А имеют максимальную скорость в сети 4G 150 Мбит/с.
3. Коммуникаторы 4G ТЕ101.04/1, ТЕ101.04Д/1, ТЕ101.04.01/1 имеют максимальную скорость в сети 4G 10 Мбит/с.
