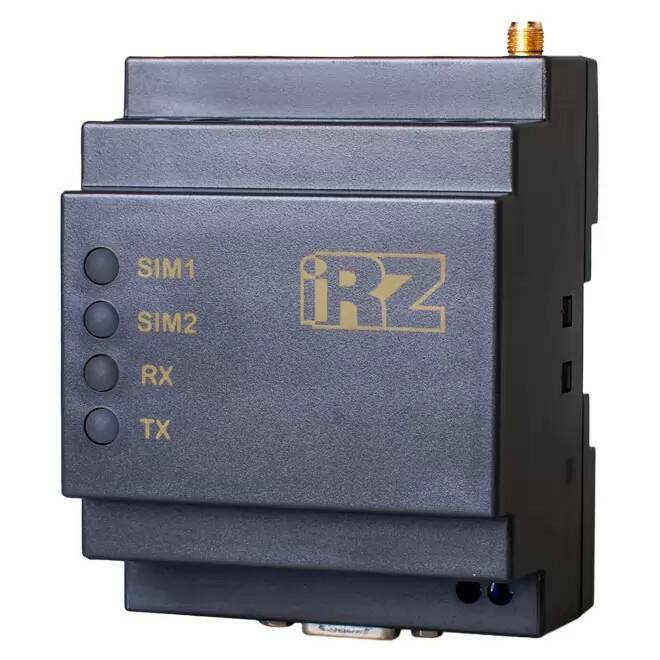

GSM/GPRS-модем iRZ ATM21.AG
Одновременно работает с 5-ю соединениями «клиент» и/или «сервер», поддерживает работу с двумя SIM-картами, обеспечивает возможность резервной работы через CSD. Оборудован Micro-USB для настройки и протоколирования работы модема и интерфейсами RS232 и RS485. Питание модема осуществляется от 7-40 В DC или от электросети ~220 В AC (модель АТМ21.В). Беспроводной GSM/GPRS-модем работает в диапазоне частот 850/900/1800/1900 МГц.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Параметр

    Значение

    Диапазон рабочих частот:

    850/900/1800/1900 МГц

    Выходная мощность передатчика:

    На частоте 850/900 МГц — 2 Вт

    На частоте 1800/1900 МГц — 1 Вт

    Технологии передачи данных:

    GPRS,CSD,SMS,USSD

    Характеристики аппаратной части:

    Количество SIM-карт — 2

    Micro-USB для настройки и протоколирования работы модема

    Количество последовательных интерфейсов – 2 (RS232 и RS485)

    Скорость обмена данными через интерфейсы RS232 и RS485, бод: 600; 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 56000; 57600; 115200

    Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)

    Гальванически развязанный интерфейс RS‑485 (только ревизия ATM21.AG и ATM21.BG)

    Электрические характеристики:

    От внутреннего блока питания (только ревизия ATM21.B):

    Напряжение питания AC от 90 до 264 В

    Частота напряжения питания 50/60 Гц


    От внешнего блока питания:

    Напряжение питания DC от 7 до 40 В

    Ток потребления в режиме GPRS, не более:

    при напряжении питания +12 В — 250 мА

    при напряжении питания +24 В — 125 мА

    Ток потребления в ждущем режиме, не более:

    при напряжении питания +12 В — 80 мА

    o при напряжении питания +24 В — 40 мА

    Ток потребления в спящем режиме, типовое значение:

    при напряжении питания +12 В – 2,07 мА

    при напряжении питания +24 В – 1,9 мА

    Ток потребления в спящем режиме, не более:

    при напряжении питания +12 В – 2,5 мА

    при напряжении питания +24 В – 2,2 мА

    Разъёмы и интерфейсы:

    10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)

    Разъем DB9-F (интерфейс RS232, 4 GPO)

    Разъем Micro-USB (интерфейс USB 2.0)

    Разъем SMA-F для подключения GSM-антенны

    Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)

    Физические характеристики:

    Пластиковый корпус с креплением на DIN-рейку

    Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)

    Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)

    Вес ATM21.A — не более 150 г

    Вес ATM21.B — не более 180 г

    Диапазон рабочих температур: от –40°С до +70°С

    Диапазон температур хранения: от –40°С до +85°С

  • Беспроводные GSM/GPRS-модемы iRZ ATM21.А/iRZ ATM21.B/iRZ ATM21.АG/iRZ ATM21.BG обеспечивают передачу данных в сети GPRS по стеку протоколов TCP/IP. Модемы автоматически подключаются к сети GPRS и устанавливают соединение с заданным сервером.

    Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

    Основные функции и возможности модема:

    • возможность одновременной работы с 5-ю соединениями;
    • возможность одновременной работы в режимах «клиент» и «сервер»;
    • прозрачный режим TCP/IP-to-COM;
    • возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
    • возможность работы с резервным IP-адресом сервера или резервным сервером;
    • возможность резервной работы через CSD;
    • две SIM-карты для резервирования услуг, предоставляемых операторами связи;
    • индикация оптимального уровня сигнала сотового оператора при монтаже (без использования ПК);
    • отправка SMS-сообщения на заданный номер при потере соединения с сервером;
    • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
    • Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
    • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
    • 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
    • управление внешними входами/выходами по SMS-командам или через Интернет;
    • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
    • простота настройки множества модемов со сходными параметрами через программу ATM Control SE;
    • поддержка работы со специализированным серверным программным обеспечением iRZ Collector;
    • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
    • устойчивость к сбоям при обновлении встроенного программного обеспечения;
    • корпус с креплением на DIN-рейку.

    Внимание!

    Обновление прошивки с версий 1.Х на версии 2.Х возможно только локальным способом с помощью ПО ATM Control SE версий 2.Х. Удаленное обновление ПО модема на версии 2.Х с версий 1.Х невозможно.

    Модем не предназначен для работы на диспетчерских компьютерах в качестве вызывающего (ведущего) модема в режиме CSD. Для этих целей мы рекомендуем использовать модемы MC52iT или диспетчерский комплект.

    • ATM21.А — без встроенного блока питания ~220В
    • ATM21.B — со встроенным блоком питания ~220В
    • ATM21.АG — без встроенного БП ~220В, гальванически развязанный интерфейс RS‑485
    • ATM21.BG — со встроенным БП ~220В, гальванически развязанный интерфейс RS‑485
