Рекомендованная замена:
GSM/GPRS-модем iRZ ATM21.А/iRZ ATM21.B
|
Параметр |
Значение |
|
Основные функции и возможности GSM/GPRS-модема ATM2-485: |
Поддерживаются режимы client и server Прозрачный режим TCP/IP-to-COM Режим Modbus RTU, ASCII Возможность одновременной работы с 4-мя серверами Возможность работы с резервным IP-адресом сервера или резервным сервером Возможность резервной работы через CSD Две SIM-карты для резервирования услуг, предоставляемых операторами связи Отправка SMS-сообщения на заданный номер при потере соединения с сервером Различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде) Автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания Управление внешними выводами по SMS-командам или через Internet Отправка SMS-сообщения на заданный номер по сигналам с внешних выводов Простота настройки множества модемов со сходными параметрами через программу ATM Control Поддержка работы со специализированным серверным программным обеспечением iRZ Collector Удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector Устойчивость к сбоям при обновлении встроенного программного обеспечения |
|
Технологии передачи данных: |
GPRS CSD SMS |
|
Характеристики аппаратной части: |
GSM/GPRS-модуль — BGS2 Mini USB для настройки и протоколирования работы модема Поддержка двух SIM-карт Антенный разъем — SMA 10-контактный разрывной коннектор (RS485/RS422, 2 GPIO,1 GPO, out 3,3 V) Разъем питания — Micro-Fit 4 Гальванически развязанный интерфейс RS485 – опционально |
|
Физические характеристики: |
Габаритные размеры корпуса (без учета разъемов) — не более 66 × 83 × 25 мм (Д × Ш × В) Габаритные размеры изделия (с учетом разъемов) — не более 74 × 83 × 25 мм (Д × Ш × В) Вес изделия — не более 120 г Диапазон рабочих температур: от –40°С до +65°С Диапазон температур хранения: от –50°С до +85°С Допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С |
|
Электрические характеристики: |
Напряжение питания от 7 до 40 В (постоянный ток) Ток потребления в режиме GPRS, не более: При напряжении питания +12 В — 250 мА При напряжении питания +24 В — 125 мА Ток потребления в ждущем режиме, не более: При напряжении питания +12 В — 60 мА При напряжении питания +24 В — 30 мА |
|
Диапазон рабочих частот: |
900/1800 MHz 850/900/1800/1900 MHz (опция) |
|
Комплектация: |
GSM/GPRS-модем iRZ ATM2-485 Заводская упаковка |
|
Список рекомендованных аксессуаров: |
Если не используется выход GPO3 - блок питания SCE1200500PE 12В 500мА Если используется выход GPO3 для коммутации нагрузки более 100мА - блок питания SCE1201000PE 12В 1000мА Антенна GSM Erisson SMA Кабель USB-mini 5-pin |

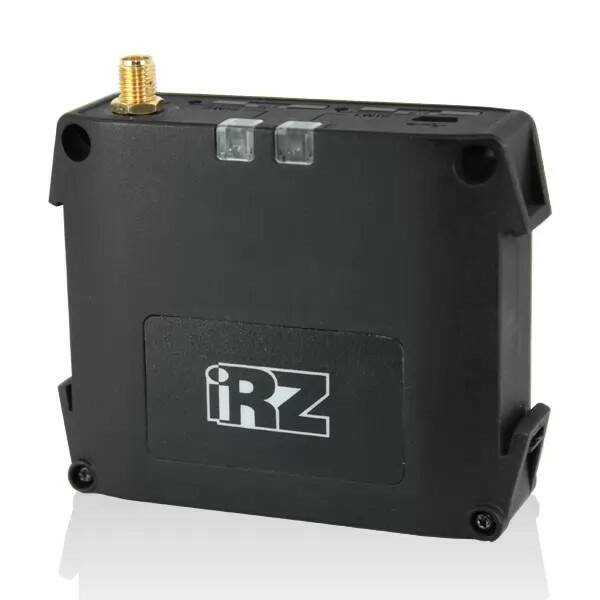

GSM/GPRS-модем ATM2-485 выполнен прочном пластиковом корпусе с возможностью крепления на DIN-рейку. Модем поддерживает GPRS класс 10 и стек протоколов TCP/IP. Терминал обладает широким набором функций, надежен и прост в эксплуатации.
Основное назначение модема АТМ2-485 - передача данных по сетям сотовой связи. Устройство находит широкое применение в системах сбора данных и управления технологическими процессами, системах телеметрии и телемеханики, а также в автоматизированных системах учета энергоресурсов. Модем может работать как с обычным сервером, так и со специализированным сервером iRZ Collector.
GSM/GPRS-модем ATM2-485 выполняет 120 процедур самодиагностики в час, что гарантирует его высокую работоспособность и отказоустойчивость 24 часа в сутки.
ATM2-485 автоматически (без ввода AT-команд) подключается к сети GPRS и устанавливает соединение с указанным в настройках сервером. Поддерживаются различные режимы работы с сервером: постоянное соединение, работа по расписанию, а также соединение по звонку или SMS-сообщению на модем. Ждущий режим модема обеспечивает экономию трафика и потребляемой электроэнергии. Для подключения коммуникационного кабеля модем имеет последовательный порт RS485/RS422, для управления внешними устройствами — три дополнительных вывода GPIO. Настройка, обновление встроенного программного обеспечения и тестирование модема (через USB) выполняется в программе с интуитивно понятным графическим интерфейсом.
Опционально модем может быть оснащен гальванически развязанным интерфейсом RS485.
