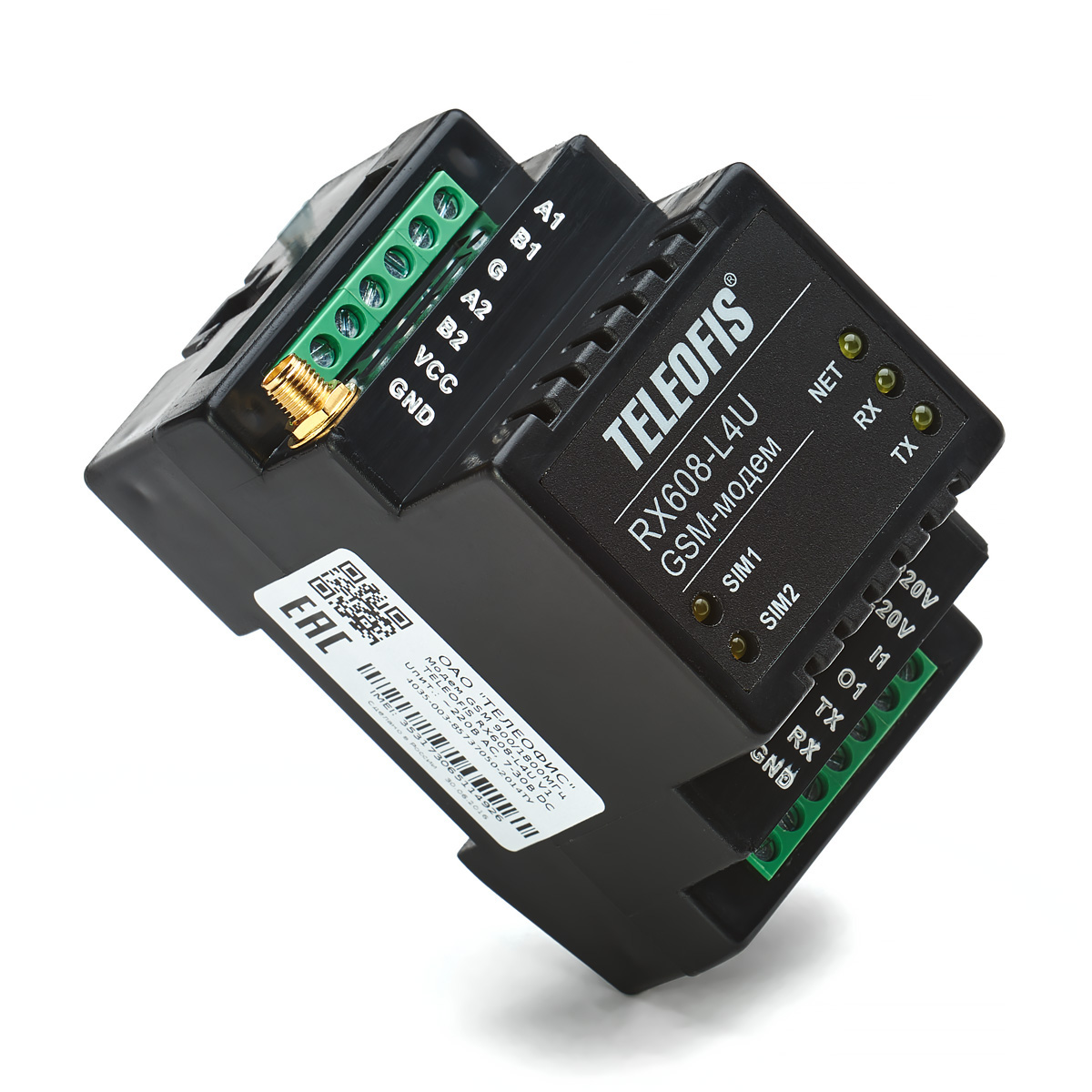

GSM модем TELEOFIS RX608-L4U V.2 (Реле RS-485)
Новая разработка от компании TELEOFIS – промышленный GSM модем RX608 L4U V.2 с двумя интерфейсами RS 232/RS 485, двумя SIM картами, оригинальным дизайном под DIN-рейку, и расширенными функциональными возможностями.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Параметры GSM модуля

    Тип модуля GSM

    Telit GL868-DUAL

    Скорость приема данных по GSM интерфейсу (Download)

    85.6 кбит/с

    Скорость передачи данных по GSM интерфейсу (Upload)

    42.8 кбит/с

    Диапазоны частот

    GSM: 900/1800МГц

    Мощность передатчика (EGSM 900)

    2Вт

    Мощность передатчика (DCS 1800)

    1Вт

    Чувствительность приёмника (на частоте 900МГц)

    -108дБ

    Чувствительность приёмника (на частоте 1800МГц)

    -107дБ

    Функциональные характеристики

    Поддерживаемые стандарты связи

    CSD, GPRS, SMS

    Функция безусловной перезагрузки

    Есть

    Поддержка Python

    Есть

    Количество входов типа «сухой контакт»

    1

    Количество выходов для питания внешних устройств

    2

    Сторожевой таймер WatchDog

    Есть

    Количество SIM-карт

    х2

    Встроенное реле разрыва RS-485

    Есть

    Электрические параметры

    Выходы для питания внешних устройств

    7,5 и 12 В

    Выходная мощность

    2Вт (EGSM900) и 1 Вт (DCS1800)

    Терминальный резистор

    Встроенный (120 Ом)

    Доступные варианты питания

    ~220В или 12В

    Проводные интерфейсы

    Тип основного интерфейса

    RS-232 и RS-485

    Скорость передачи данных по RS-232/RS-485

    1200-115200 бит/сек

    Дальность связи по RS-485

    до 1000 м (на 9600 бит/сек)

    Нагрузочная способность RS-485

    32 единичных нагрузки

    Передача данных

    GPRS Multi-slot class

    class 10

    GPRS Mobile station class

    Class B

    Скорость передачи данных по CSD

    9600 бит/сек

    Факс

    Group 3, class 1

    Сервисы SMS

    MT, MO, CB

    Формат SMS

    PDU, TEXT

    Конструктивные особенности

    Светодиодная индикация активной SIM карты

    Есть

    Тип антенного разъёма

    SMA

    Материал корпуса

    ABS пластик

    Габаритные размеры

    90 x 53 x 70 мм

    Вес

    146 г

    Параметры эксплуатации

    Диапазон рабочих температур

    -40...+70°C

    Гарантия

    4 года

    Комплектация

    Модем TELEOFIS

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

  • От версии RX608‑L4U V.1 этот модем отличается наличием встроенного реле разрыва RS‑485. Благодаря нему модем может использоваться в качестве дополнительного канала передачи показаний с прибора учета. Для этого достаточно установить его между счетчиком и УСПД.

    Как и все универсальные модели серии RX модем имеет два стандартных интерфейса RS‑232 и RS‑485, и может работать с различным промышленным оборудованием без необходимости использования конвертера интерфейсов.

    Модем поддерживает передачу данных по технологии CSD. Встроенный TCP/IP стек с управлением AT-командами позволяет при необходимости выводить модем в режим GPRS с помощью внешнего контроллера или ПК.  Для защиты от зависания GSM модуля в приборе предусмотрен сторожевой таймер перезагрузки.

    Встроенный блок питания позволяет подключать модем напрямую к сети переменного тока 220В. Разъем низковольтного питания при этом может работать как выход для питания внешних устройств, например, интерфейсов счётчиков или датчиков.

    Прибор легко и быстро монтируется на DIN-рейку с помощью удобной защелки-фиксатора в нижней части корпуса.

  • 2 слота для SIM карт:

    Благодаря двум установленным SIM картам модем может переключаться между операторами в зависимости от условий приема сигнала, что позволяет успешно применять его в проектах, где необходимо резервирование канала связи.

    2 интерфейса подключения RS-485 и RS-232:

    Наличие двух основных интерфейсов подключения RS-232 и RS-485 значительно расширяет область применения модема, позволяя обеспечить подключение модема практически к любому оборудованию.

    Реле разрыва линии по RS-485:

    Модем встраивается между Прибором учета и УСПД по линии RS-485. При необходимости или по расписанию встроенное реле переключает линии данных прибора учета от УСПД на модем, обеспечивая тем самым возможность считывания показаний с прибора учета несколькими контролирующими организациями.

    Готовые скрипты Python:

    Программируемые модемы позволяют решать задачи с расширенными требованиями, в том числе нестандартные. Модемы TELEOFIS программируются на языке Python и имеют набор разработанных скриптов для решения задач контроля и связи по TCP через GPRS интернет, работы с SMS и удаленного управления устройствами.
