Функциональные характеристики |
|
|
Поддерживаемые стандарты связи |
CSD, SMS, USSD |
|
Количество SIM карт |
х1 |
|
Тип модуля GSM |
Telit GL865-DUAL V3.1 |
|
Функция безусловной перезагрузки |
Есть |
|
Встроенный TCP/IP стек |
Есть |
|
Поддержка Python |
Есть |
|
Вход типа «сухой контакт» |
1 |
|
Выход 7-30 В для питания внешних устройств |
1 |
|
Сторожевой таймер WatchDog |
Есть |
|
Передача данных |
|
|
Скорость передачи данных по CSD |
9600 бит/се |
|
Факс |
Group 3, class 1 |
|
Сервисы SMS |
MT, MO, CB |
|
Формат SMS |
PDU, TEXT |
|
Параметры GSM модуля |
|
|
Диапазоны частот |
GSM: 900/1800МГц |
|
Мощность передатчика (EGSM 900) |
2Вт |
|
Мощность передатчика (DCS 1800) |
1Вт |
|
Чувствительность приёмника (на частоте 900МГц) |
-108дБ |
|
Чувствительность приёмника (на частоте 1800МГц) |
-107дБ |
|
Проводные интерфейсы |
|
|
Тип основного интерфейса |
RS-485 |
|
Скорость передачи данных по RS-485 |
1200-115200 бит/сек |
|
Дальность связи по сети RS-485 |
до 1000м (при скорости 9600бит/сек.) |
|
Наличие встроенного терминатора сети RS-485 |
да (подключаемый, 120 Ом) |
|
Гальваническая развязка RS-485 |
Есть |
|
Параметры гальванической развязки интерфейса RS485 |
|
|
Пиковое напряжение изоляционного барьера RS-485 |
2500В DC (1 минута, по UL 1577) |
|
Максимальное рабочее напряжение изоляционного барьера RS-485 |
560В DC (по VDE 0884 Part 2) |
|
Электрические параметры |
|
|
Напряжение питания постоянное |
7..30В DC |
|
Максимальный потребляемый ток |
100мА (при напряжении питания 12В) |
|
Конструктивные особенности |
|
|
Материал корпуса |
Сплав алюминия |
|
Тип разъёма интерфейса RS-485 |
Разрывной клеммник |
|
Тип антенного разъёма |
SMA |
|
Тип разъёма I/O |
Разрывной клеммник |
|
Тип разъёма низковольтного питания |
RJ12 (6P6C) |
|
Материал корпуса |
ABS пластик |
|
Класс защиты корпуса |
IP30 |
|
Вес |
120 г |
|
Доступные варианты монтажных креплений |
|
|
Одинарное пластиковое крепление на DIN-рейку (V) |
|
|
Двойное пластиковое крепление на DIN-рейку (H) |
|
|
Металлическое крепление на DIN-рейку (R) |
|
|
Крепление на стену (T) |
|
|
Параметры эксплуатации |
|
|
Диапазон рабочих температур |
-40...+70°C |
|
Относительная влажность |
90% (при 20°C) |
|
Атмосферное давление |
84...106,7 кПа |
|
Вибрация |
55 Гц (Амплитуда 0.35мм) |
|
Гарантия |
4 года |
|
Параметры надёжности |
|
|
Наработка на отказ |
100 000 часов |
|
Средний срок службы |
10 лет |
|
Комплектация |
|
|

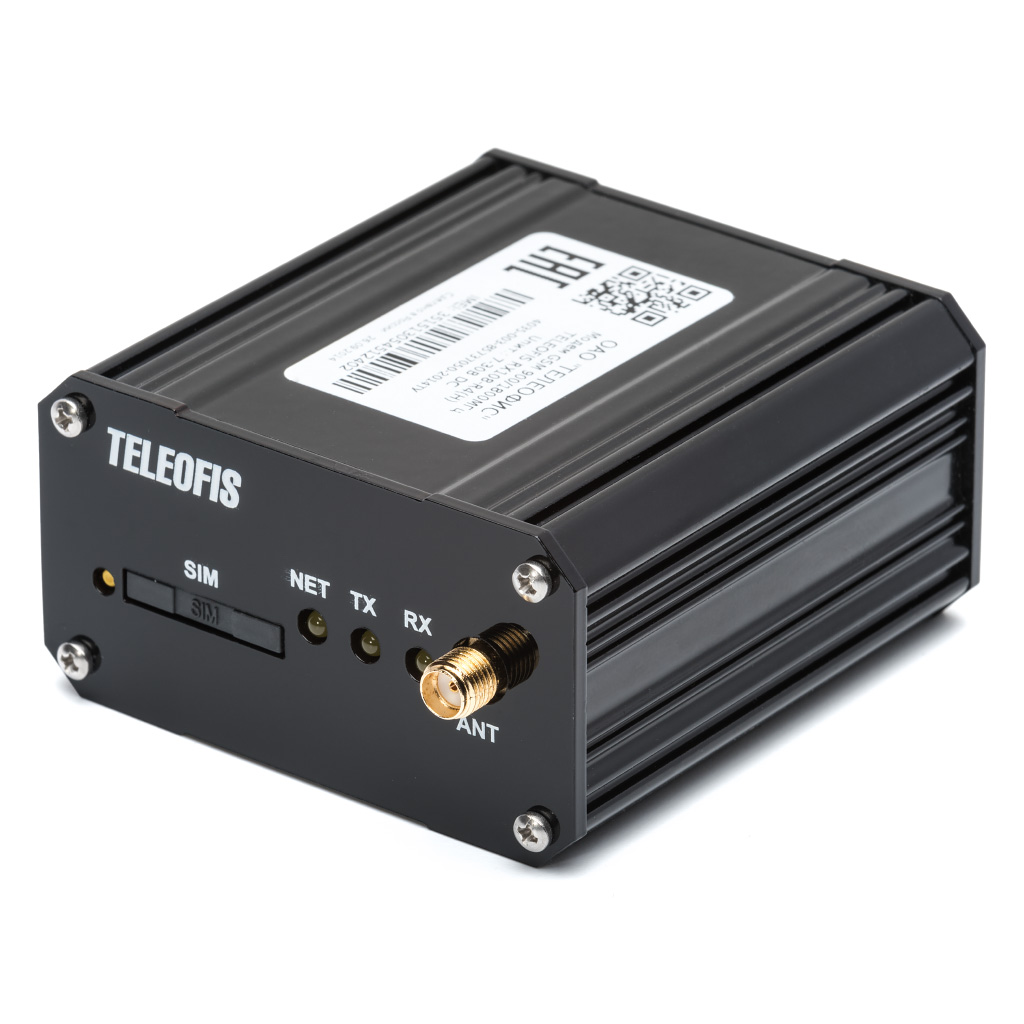

Модем TELEOFIS |
|
|
Комплект креплений на DIN-рейку |
Опционально |
|
Паспорт устройства с гарантийным талоном |
1 шт. |
|
Упаковка |
1 шт. |
|
Ответные части разъёмов |
1 шт. |
Основу модема составляет профессиональный GSM-модуль Telit GL865-DUAL V3.1 (Италия). Передача данных осуществляется по голосовому каналу CSD. Встроенный TCP/IP стек с управлением AT-командами позволяет при необходимости выводить модем в режим GPRS с помощью внешнего контроллера или ПК.
Модем имеет следующие интерфейсы:
В модем установлен независимый сторожевой таймер перезагрузки Watchdog – аппаратная микросхема, которая обеспечивает повышенную отказоустойчивость приборов и дополнительную защиту от зависаний. Таймер выполняет перезагрузку модема каждые 24 часа.
Основное назначение модема — передача данных от приборов учета, контроллеров, устройств сбора и передачи данных.
Сторожевой таймер перезагрузки:
Сторожевой таймер — функция, в дополнение к таймеру перезагрузки осуществляющая постоянный контроль работы GSM-модуля и позволяющая более оперативно реагировать на нештатные ситуации.
Гальванически изолированный интерфейс RS-485:
Гальваническая развязка обеспечивает защиту подключаемого оборудования от скачков напряжения, взаимного влияния, в том числе при питании от разных фаз, а также от влияния различных промышленных помех.
Цифровой вход:
Подключение датчика открытия двери электрощита позволяет дополнить узел учета функциями GSM сигнализации. При срабатывании датчика будет отправлено SMS, осуществлен звонок на заданные номера, либо отправлен email.
Выход для питания внешних устройств:
Выход 7–30В служит для питания приборов и датчиков, подключаемых к устройству.
Готовые скрипты Python:
Программируемые модемы позволяют решать задачи с расширенными требованиями, в том числе нестандартные. Модемы TELEOFIS программируются на языке Python и имеют набор разработанных скриптов для решения задач контроля и связи по TCP через GPRS интернет, работы с SMS и удаленного управления устройствами.
Крепление на DIN рейку и на стену:
Модем имеет несколько модификаций с различными вариантами монтажа на DIN рейку и на стену.
