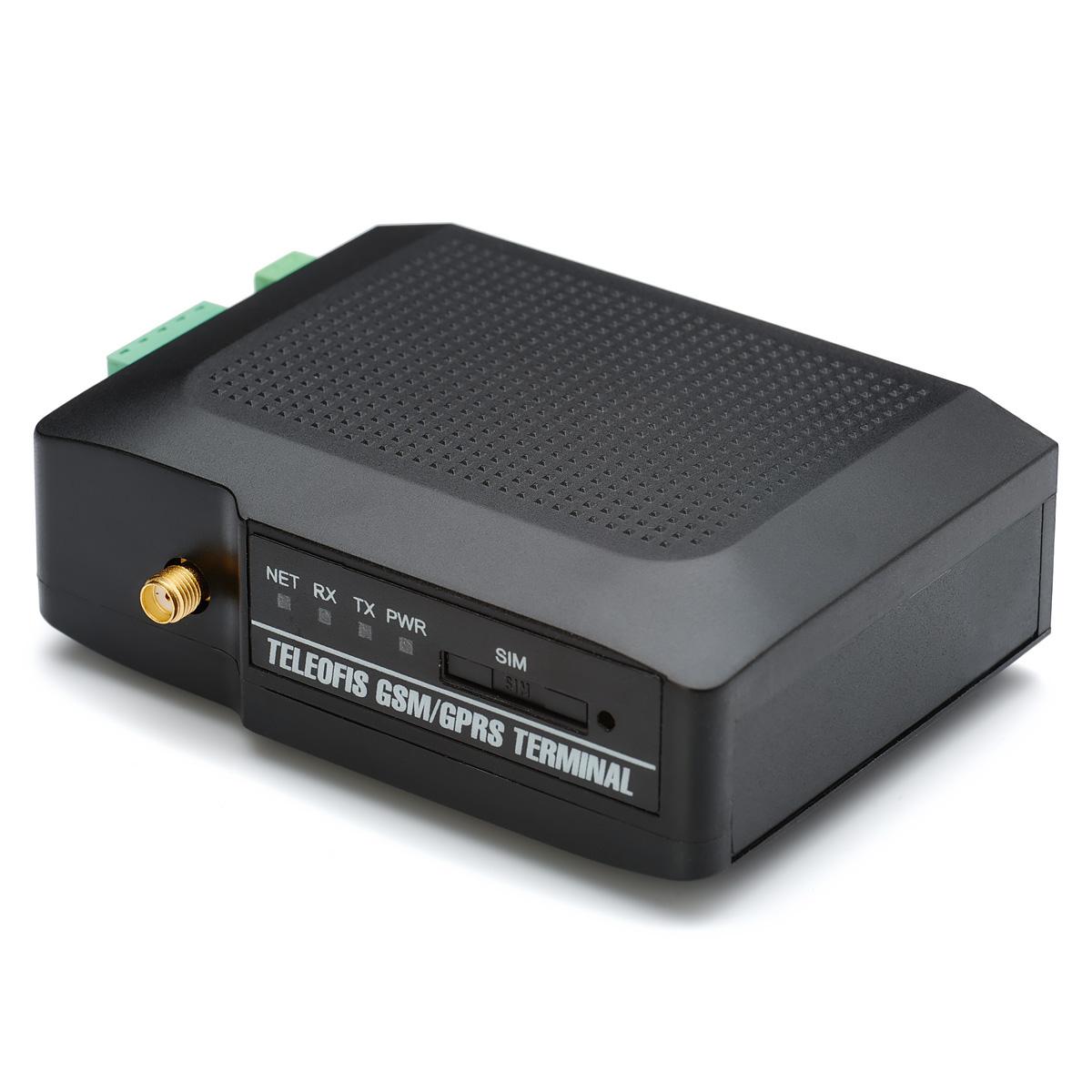

GSM модем TELEOFIS RX108-R2
TELEOFIS RX108-R2 – промышленный GSM-модем c гальванически изолированным интерфейсом RS-485 для дистанционной передачи данных по сети GSM. Модем применяется в системах коммерческого учёта с 2008 года и зарекомендовал себя как надёжное и проверенное устройство для построения коммуникационных сетей.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Функциональные характеристики

    Поддерживаемые стандарты связи

    CSD, SMS, USSD

    Количество SIM карт

    х1

    Тип модуля GSM

    Telit GL865-DUAL V3.1

    Функция безусловной перезагрузки

    Есть

    Встроенный TCP/IP стек

    Есть

    Поддержка Python

    Есть

    Выход 7-30 В для питания внешних устройств

    1

    Сторожевой таймер WatchDog

    Есть

    Передача данных

    Факс

    Group 3, class 1

    Сервисы SMS

    MT, MO, CB

    Формат SMS

    PDU, TEXT

    Параметры GSM модуля

    Диапазоны частот

    GSM: 900/1800МГц

    Мощность передатчика (EGSM 900)

    2Вт

    Мощность передатчика (DCS 1800)

    1Вт

    Чувствительность приёмника (на частоте 900МГц)

    -108дБ

    Чувствительность приёмника (на частоте 1800МГц)

    -107дБ

    Проводные интерфейсы

    Тип основного интерфейса

    RS-485

    Скорость передачи данных по RS-485

    1200-115200 бит/сек

    Дальность связи по сети RS-485

    до 1000м (при скорости 9600бит/сек.)

    Наличие встроенного терминатора сети RS-485

    да (подключаемый, 120 Ом)

    Гальваническая развязка RS-485

    Есть

    Параметры гальванической развязки интерфейса RS485

    Пиковое напряжение изоляционного барьера RS-485

    2500В DC (1 минута, по UL 1577)

    Максимальное рабочее напряжение изоляционного барьера RS-485

    560В DC (по VDE 0884 Part 2)

    Электрические параметры

    Напряжение питания постоянное

    7..30В DC

    Максимальный потребляемый ток

    100мА (при напряжении питания 12В)

    Конструктивные особенности

    Габариты корпуса

    105 х 78 х 37 мм

    Тип разъёма интерфейса RS-485

    Разрывной клеммник

    Тип антенного разъёма

    SMA

    Тип разъёма I/O

    Разрывной клеммник

    Тип разъёма низковольтного питания

    RJ12 (6P6C)

    Материал корпуса

    ABS пластик

    Класс защиты корпуса

    IP30

    Вес

    120 г

    Параметры эксплуатации

    Диапазон рабочих температур

    -40...+70°C

    Относительная влажность

    90% (при 20°C)

    Атмосферное давление

    84...106,7 кПа

    Вибрация

    55 Гц (Амплитуда 0.35мм)

    Гарантия

    4 года

    Параметры надёжности

    Наработка на отказ

    100 000 часов

    Средний срок службы

    10 лет

    Комплектация

    Модем TELEOFIS

    Комплект креплений на DIN-рейку

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

    Ответные части разъёмов

    1 шт.

  • Основу модема составляет профессиональный GSM-модуль Telit GL865-Dual V3.1 от ведущего производителя промышленных модулей Telit (Италия). Прибор выполнен в эргономичном пластиковом корпусе с креплением на DIN-рейку, легко устанавливается, прост и удобен в эксплуатации. Передача данных осуществляется по голосовому каналу CSD. Встроенный TCP/IP стек с управлением AT-командами позволяет при необходимости выводить модем в режим GPRS с помощью внешнего контроллера или ПК.

    В модем установлен независимый сторожевой таймер перезагрузки Watchdog – аппаратная микросхема, которая обеспечивает повышенную отказоустойчивость приборов и дополнительную защиту от зависаний. Таймер выполняет перезагрузку модема каждые 24 часа.

    Основное назначение — передача данных от приборов учета, контроллеров, устройств сбора и передачи данных.

  • Таймер перезагрузки:

    Для надежной работы модем имеет встроенную функцию таймера перезагрузки. Таймер перезагрузки может быть настроен на период срабатывания от нескольких минут до нескольких суток.

    Гальванически развязанный интерфейс RS‑485:

    Гальванически изолированный интерфейс означает, что модем не имеет электрического контакта с подключаемой линией, входящие сигналы преобразуются и передаются через оптический барьер. Гальваническая развязка обычно требуется для подключения приборов учета электроэнергии и других для защиты оборудования от скачков напряжения, взаимного влияния, в том числе при питании от разных фаз, а также влияния различных промышленных помех.

    Готовые скрипты Python:

    Программируемые модемы позволяют решать задачи с расширенными требованиями, в том числе нестандартные. Модемы TELEOFIS программируются на языке Python и имеют набор разработанных скриптов для решения задач контроля и связи по TCP через GPRS интернет, работы с SMS и удаленного управления устройствами.

    Крепление на DIN рейку:

    Модем имеет в комплекте типовое пластиковое крепление на DIN-рейку производство фирмы WAGO, а также в настольном исполнении.
