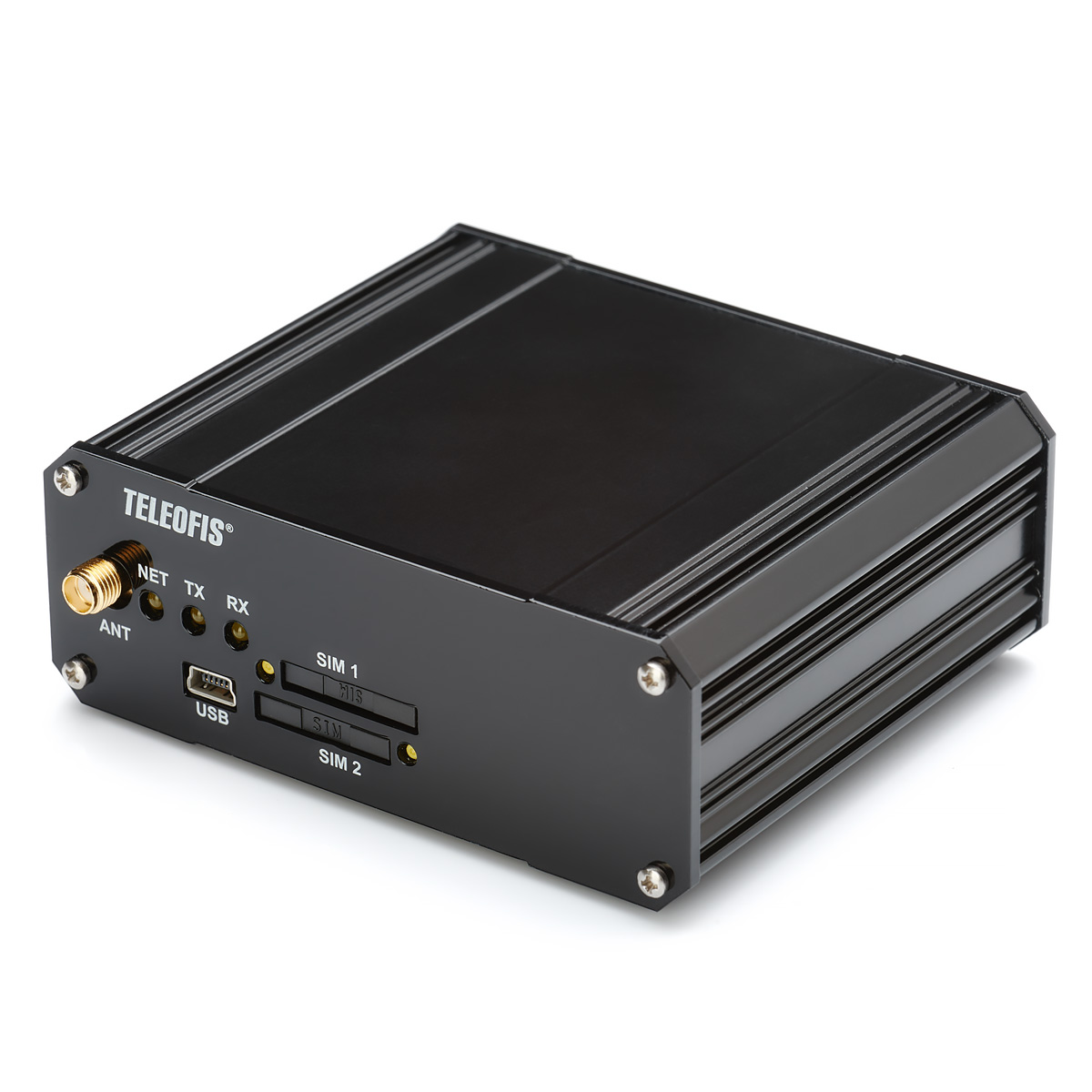

GPRS терминал TELEOFIS WRX768-R4U
TELEOFIS WRX768-R4U — промышленный терминал c двумя интерфейсами: RS-232 и гальванически изолированным RS-485.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Функциональные характеристики

    Поддерживаемые стандарты связи

    CSD, GPRS, SMS

    Тип модуля GSM

    Telit GL865-DUAL V3.1

    Функция безусловной перезагрузки

    Есть

    Встроенный TCP/IP стек

    Есть

    Объём входного буфера данных

    1024 байт

    Вход типа «АЦП» (настраиваемый как «сухой контакт»)

    х1

    Выход типа «открытый коллектор»

    х1

    Сторожевой таймер WatchDog

    Есть

    Количество SIM-карт

    х2

    Выход 7,5 В для питания внешних устройств

    х1

    Электрические параметры

    Встроенный блок питания от сети ~220В

    Есть

    Напряжение питания постоянное

    7..30В DC

    Напряжение питания переменное

    85..265В AC

    Максимальный потребляемый ток

    20мА (при напряжении 220В)

    Максимальный потребляемый ток

    100мА (при напряжении питания 12В)

    Проводные интерфейсы

    Тип основного интерфейса

    RS-232 и RS-485

    Тип дополнительного интерфейса

    USB 2.0 (USB Host)

    Скорость передачи данных по RS-232/RS-485/USB

    1200-115200 бит/сек

    Дальность связи по сети RS-485

    до 1000м (при скорости 9600бит/сек.)

    Наличие встроенного терминатора сети RS-485

    да (подключаемый, 120 Ом)

    Гальваническая развязка RS-485

    Есть

    Параметры GSM модуля

    Скорость приема данных по GSM интерфейсу (Download)

    85.6 кбит/с

    Скорость передачи данных по GSM интерфейсу (Upload)

    42.8 кбит/с

    Диапазоны частот

    GSM: 900/1800МГц

    Мощность передатчика (EGSM 900)

    2Вт

    Мощность передатчика (DCS 1800)

    1Вт

    Чувствительность приёмника (на частоте 900МГц)

    -108дБ

    Чувствительность приёмника (на частоте 1800МГц)

    -107дБ

    Передача данных

    GPRS Multi-slot class

    class 10

    GPRS Mobile station class

    Class B

    Одновременных TCP соединений

    5 (+1 служебный)

    Скорость передачи данных по CSD

    9600 бит/сек

    Сервисы SMS

    MT, MO, CB

    Формат SMS

    PDU, TEXT

    Параметры эксплуатации

    Диапазон температур хранения

    -45…+80°C

    Диапазон рабочих температур

    -40...+70°C

    Относительная влажность

    90% (при 20°C)

    Атмосферное давление

    84...106,7 кПа

    Вибрация

    55 Гц (Амплитуда 0.35мм)

    Гарантия

    4 года

    Параметры гальванической развязки интерфейса RS485

    Пиковое напряжение изоляционного барьера RS-485

    2500В DC (1 минута, по UL 1577)

    Максимальное рабочее напряжение изоляционного барьера RS-485

    560В DC (по VDE 0884 Part 2)

    Конструктивные особенности

    Тип антенного разъёма

    SMA

    Тип разъёма I/O

    Разрывной клеммник

    Тип разъёма USB

    USB mini B

    Тип разъёма низковольтного питания

    Разрывной клеммник

    Тип разъёма питания от сети ~220В

    Разрывной клеммник

    Класс защиты корпуса

    IP30

    Габаритные размеры

    97 х 82 х 36 мм

    Вес

    192 г

    Материал корпуса

    Сплав алюминия

    Доступные варианты монтажных креплений

    Одинарное пластиковое крепление на DIN-рейку (V)

    Двойное пластиковое крепление на DIN-рейку (H)

    Металлическое крепление на DIN-рейку (R)

    Крепление на стену (T)

    Резиновые приборные ножки (S)

    Параметры надёжности

    Наработка на отказ

    100 000 часов

    Средний срок службы

    10 лет

    Комплектация

    Терминал TELEOFIS

    Комплект креплений на DIN-рейку

    Опционально

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

    Ответные части разъёмов

    1 шт.

  •  Прибор предназначен для дистанционной диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, осветительных установок. Имеет встроенный блок питания для работы от сети переменного тока в диапазоне 85–265В.

     Основные функции и возможности терминала:

    • Беспроводная передача данных в "прозрачном" режиме по каналам GPRS и CSD. Сбор данных через мобильный GPRS-интернет, в отличие от режима CSD, обеспечивает высокую скорость, безопасность данных и постоянное подключение к сети. При этом оплата начисляется не за время соединения, а только за трафик, что значительно снижает расходы на услуги связи.
    • Режимы работы: TCP-клиент и TCP-сервер. Поддержка одновременной работы в режимах "Клиент" и "Сервер".
    • Резервирование канала связи с помощью второй SIM-карты.
    • Локальная и дистанционная настройка терминалов с помощью программы конфигурации WRX Configuration Tool. Для локальной настройки WRX768-R4U подключается к ПК через USB-порт. Удаленная настройка может осуществляться по трём каналам: GPRS (служебный), CSD и по SMS.
    • Основной и служебный каналы GPRS могут быть настроены на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможности получить внешний IP-адрес и работающими в режиме TCP-клиент.
    • Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП".
    • Управление исполнительными механизмами через выход "открытый коллектор".

    Питание WRX768-R4U может осуществляться как от источника постоянного тока, так и напрямую от сети 220В благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12 В и 7,5 В на внешние устройства через дополнительные разъёмы на корпусе.

  • 2 слота для SIM карт

    Благодаря двум установленным SIM картам модем может переключаться между операторами в зависимости от условий приема сигнала, что позволяет успешно применять его в проектах, где необходимо резервирование канала связи.

    Служебный канал

    Кроме основного TCP соединения, в котором реализуется прозрачный канал передачи данных, терминал способен устанавливать и поддерживать активным дополнительное служебное соединение. Служебный канал позволяет производить конфигурацию параметров терминала, обновление программного обеспечения, получение данных о текущем состоянии и событиях. Кроме того, по служебному каналу может передаваться лог работы терминала с различным уровнем детализации.

    Соединение с терминалом по CSD в качестве резервного канала связи

    В качестве резервного канала связи терминал поддерживают режим CSD. По звонку открывается прозрачный канал для передачи данных, если номер телефона звонящего задан в списке разрешённых номеров для CSD. Текущие GPRS соединения при активации CSD обрываются.

    Просмотр отладочной информации в консольном окне

    Программное обеспечение терминалов WRX позволяют просматривать детальную диагностическую информацию о работе прибора в виде специальных «лог-сообщений». Данные могут быть получены через интерфейс USB терминала или удалённо по служебному TCP каналу передачи данных.

    Удаленное обновление программного обеспечения

    Благодаря данной функции нет необходимости подключения напрямую по месту нахождения терминала. Все действия по обновлению ПО можно сделать удаленно посредством GPRS. Эта удобная функция экономит ваше время и сокращает издержки.

    Работа по расписанию

    Интуитивно понятный интерфейс со встроенной функцией расписания программы-конфигуратора позволяет задать любую периодичность работы терминала.

    Управление по SMS

    Широкий спектр предустановленных команд позволяет произвести практически любую настройку терминала с помощью SMS. Кроме того, если по какой-либо причине предустановленных команд недостаточно, существует возможность добавить собственные SMS команды.

    2 интерфейса подключения RS-485 и RS-232

    Наличие двух основных интерфейсов подключения RS-232 и RS-485 значительно расширяет область применения модема, позволяя обеспечить подключение модема практически к любому оборудованию.

    Гальванически развязанный интерфейс RS-485

    Гальванически развязанный интерфейс означает, что терминал не имеет электрического контакта с подключаемой линией, входящие сигналы преобразуются и передаются через оптический барьер. Гальваническая развязка обычно требуется для подключения приборов учета электроэнергии и других для защиты оборудования от скачков напряжения, взаимного влияния, в том числе при питании от разных фаз, а также влияния различных промышленных помех.

    Встроенный блок питания

    Встроенный блок питания позволяет подать на модем напряжение 85-265 В от источника переменного тока, а также запитать внешние устройства и интерфейсы напряжением 12 и 7,5В через дополнительные разъёмы на корпусе.
