Функциональные характеристики |
|
|
Поддерживаемые стандарты связи |
CSD, GPRS, SMS |
|
Тип модуля GSM |
Telit GL865-DUAL V3.1 |
|
Функция безусловной перезагрузки |
Есть |
|
Встроенный TCP/IP стек |
Есть |
|
Объём входного буфера данных |
1024 байт |
|
Вход типа «АЦП» (настраиваемый как «сухой контакт») |
х1 |
|
Выход типа «открытый коллектор» |
х1 |
|
Сторожевой таймер WatchDog |
Есть |
|
Количество SIM-карт |
х2 |
|
Выход 7,5 В для питания внешних устройств |
х1 |
|
Электрические параметры |
|
|
Встроенный блок питания от сети ~220В |
Есть |
|
Напряжение питания постоянное |
7..30В DC |
|
Напряжение питания переменное |
85..265В AC |
|
Максимальный потребляемый ток |
100мА (при напряжении питания 12В) |
|
Максимальный потребляемый ток |
15мА (при напряжении питания 220В) |
|
Проводные интерфейсы |
|
|
Тип основного интерфейса |
RS-232 и RS-485 |
|
Тип дополнительного интерфейса |
USB 2.0 (USB Host) |
|
Скорость передачи данных по RS-232/RS-485/USB |
1200-115200 бит/сек |
|
Дальность связи по сети RS-485 |
до 1000м (при скорости 9600бит/сек.) |
|
Наличие встроенного терминатора сети RS-485 |
да (подключаемый, 120 Ом) |
|
Параметры GSM модуля |
|
|
Скорость приема данных по GSM интерфейсу (Download) |
85.6 кбит/с |
|
Скорость передачи данных по GSM интерфейсу (Upload) |
42.8 кбит/с |
|
Диапазоны частот |
GSM: 900/1800МГц |
|
Мощность передатчика (EGSM 900) |
2Вт |
|
Мощность передатчика (DCS 1800) |
1Вт |
|
Чувствительность приёмника (на частоте 900МГц) |
-108дБ |
|
Чувствительность приёмника (на частоте 1800МГц) |
-107дБ |
|
Передача данных |
|
|
GPRS Multi-slot class |
class 10 |
|
GPRS Mobile station class |
Class B |
|
Одновременных TCP соединений |
5 (+1 служебный) |
|
Скорость передачи данных по CSD |
9600 бит/сек |
|
Сервисы SMS |
MT, MO, CB |
|
Формат SMS |
PDU, TEXT |
|
Параметры эксплуатации |
|
|
Диапазон температур хранения |
-45…+80°C |
|
Диапазон рабочих температур |
-40...+70°C |
|
Относительная влажность |
90% (при 20°C) |
|
Атмосферное давление |
84...106,7 кПа |
|
Вибрация |
55 Гц (Амплитуда 0.35мм) |
|
Гарантия |
4 года |
|
Конструктивные особенности |
|
|
Тип антенного разъёма |
SMA |
|
Тип разъёма I/O |
Разрывной клеммник |
|
Тип разъёма USB |
USB mini B |
|
Тип разъёма низковольтного питания |
Разрывной клеммник |
|
Тип разъёма питания от сети ~220В |
Разрывной клеммник |
|
Класс защиты корпуса |
IP30 |
|
Габаритные размеры |
97 х 82 х 36 мм |
|
Материал корпуса |
Сплав алюминия |
|
Вес |
190 г |
|
Доступные варианты монтажных креплений |
|
|
Одинарное пластиковое крепление на DIN-рейку (V) |
|
|
Двойное пластиковое крепление на DIN-рейку (H) |
|
|
Металлическое крепление на DIN-рейку (R) |
|
|
Крепление на стену (T) |
|
|
Резиновые приборные ножки (S) |
|
|
Параметры надёжности |
|
|
Наработка на отказ |
100 000 часов |
|
Средний срок службы |
10 лет |
|
Комплектация |
|
|
Терминал TELEOFIS |
|
|
Комплект креплений на DIN-рейку |
Опционально |
|
Паспорт устройства с гарантийным талоном |
1 шт. |
|
Упаковка |
1 шт. |
|
Ответные части разъёмов |
1 шт. |

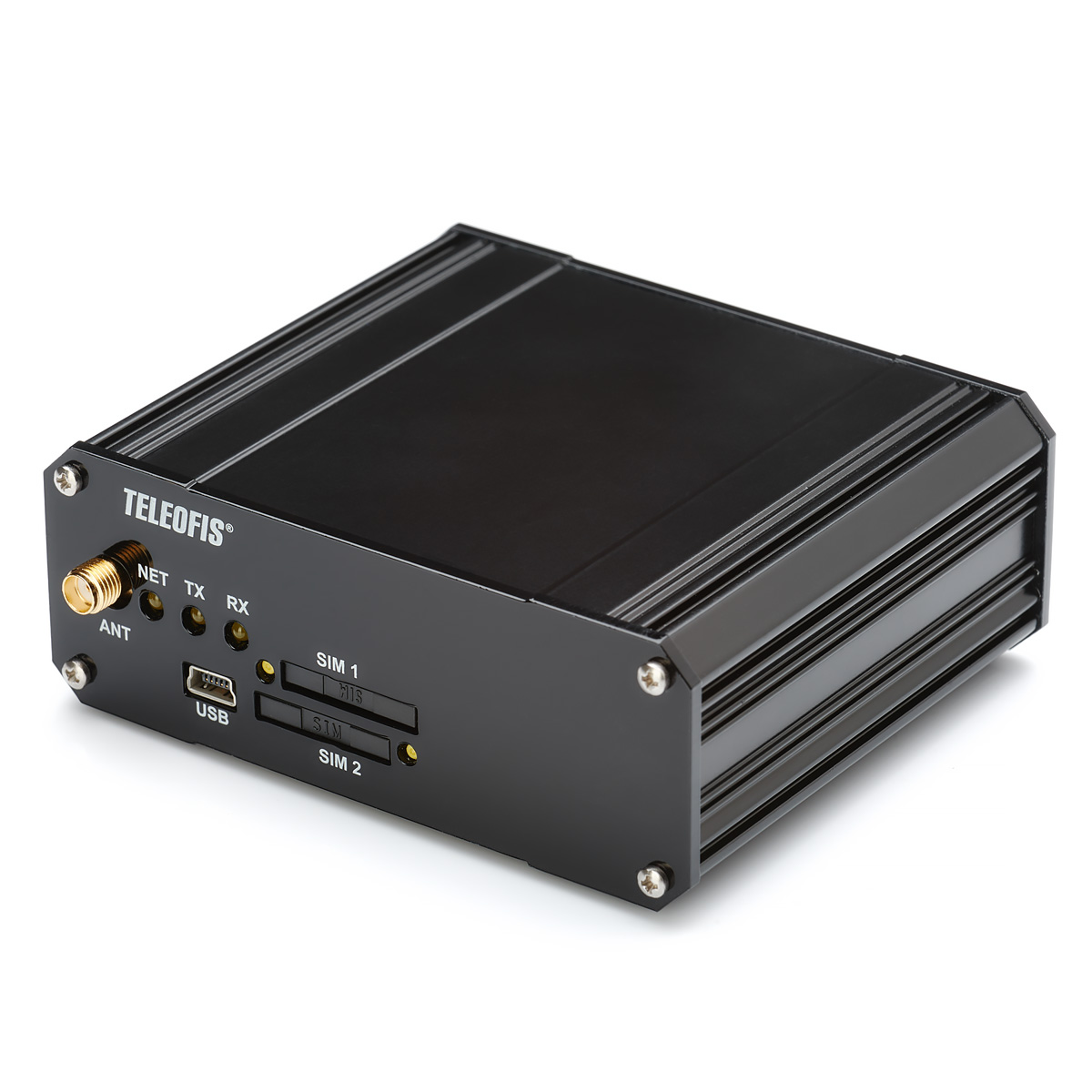

Прибор предназначен для дистанционной диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, осветительных установок. Имеет встроенный блок питания для работы от сети переменного тока в диапазоне 85–265В.
Основные функции и возможности терминала:
Питание WRX768-L4U может осуществляться как от источника постоянного тока, так и напрямую от сети 220В благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12 В и 7,5 В на внешние устройства через дополнительные разъёмы на корпусе.
2 слота для SIM карт
Благодаря двум установленным SIM картам модем может переключаться между операторами в зависимости от условий приема сигнала, что позволяет успешно применять его в проектах, где необходимо резервирование канала связи.
Служебный канал
Кроме основного TCP соединения, в котором реализуется прозрачный канал передачи данных, терминал способен устанавливать и поддерживать активным дополнительное служебное соединение. Служебный канал позволяет производить конфигурацию параметров терминала, обновление программного обеспечения, получение данных о текущем состоянии и событиях. Кроме того, по служебному каналу может передаваться лог работы терминала с различным уровнем детализации.
Соединение с терминалом по CSD в качестве резервного канала связи
В качестве резервного канала связи терминал поддерживают режим CSD. По звонку открывается прозрачный канал для передачи данных, если номер телефона звонящего задан в списке разрешённых номеров для CSD. Текущие GPRS соединения при активации CSD обрываются.
Просмотр отладочной информации в консольном окне
Программное обеспечение терминалов WRX позволяют просматривать детальную диагностическую информацию о работе прибора в виде специальных «лог-сообщений». Данные могут быть получены через интерфейс USB терминала или удалённо по служебному TCP каналу передачи данных.
Удаленное обновление программного обеспечения
Благодаря данной функции нет необходимости подключения напрямую по месту нахождения терминала. Все действия по обновлению ПО можно сделать удаленно посредством GPRS. Эта удобная функция экономит ваше время и сокращает издержки.
Работа по расписанию
Интуитивно понятный интерфейс со встроенной функцией расписания программы-конфигуратора позволяет задать любую периодичность работы терминала.
Управление по SMS
Широкий спектр предустановленных команд позволяет произвести практически любую настройку терминала с помощью SMS. Кроме того, если по какой-либо причине предустановленных команд недостаточно, существует возможность добавить собственные SMS команды.
2 интерфейса подключения RS-485 и RS-232
Наличие двух основных интерфейсов подключения RS-232 и RS-485 значительно расширяет область применения модема, позволяя обеспечить подключение модема практически к любому оборудованию.
Встроенный блок питания
Встроенный блок питания позволяет подать на модем напряжение 100-240В от источника переменного тока, а также запитать дополнительные устройства, интерфейсы и прочее оборудование через разъёмы PWR, на которые модем подаёт напряжение 12В.
