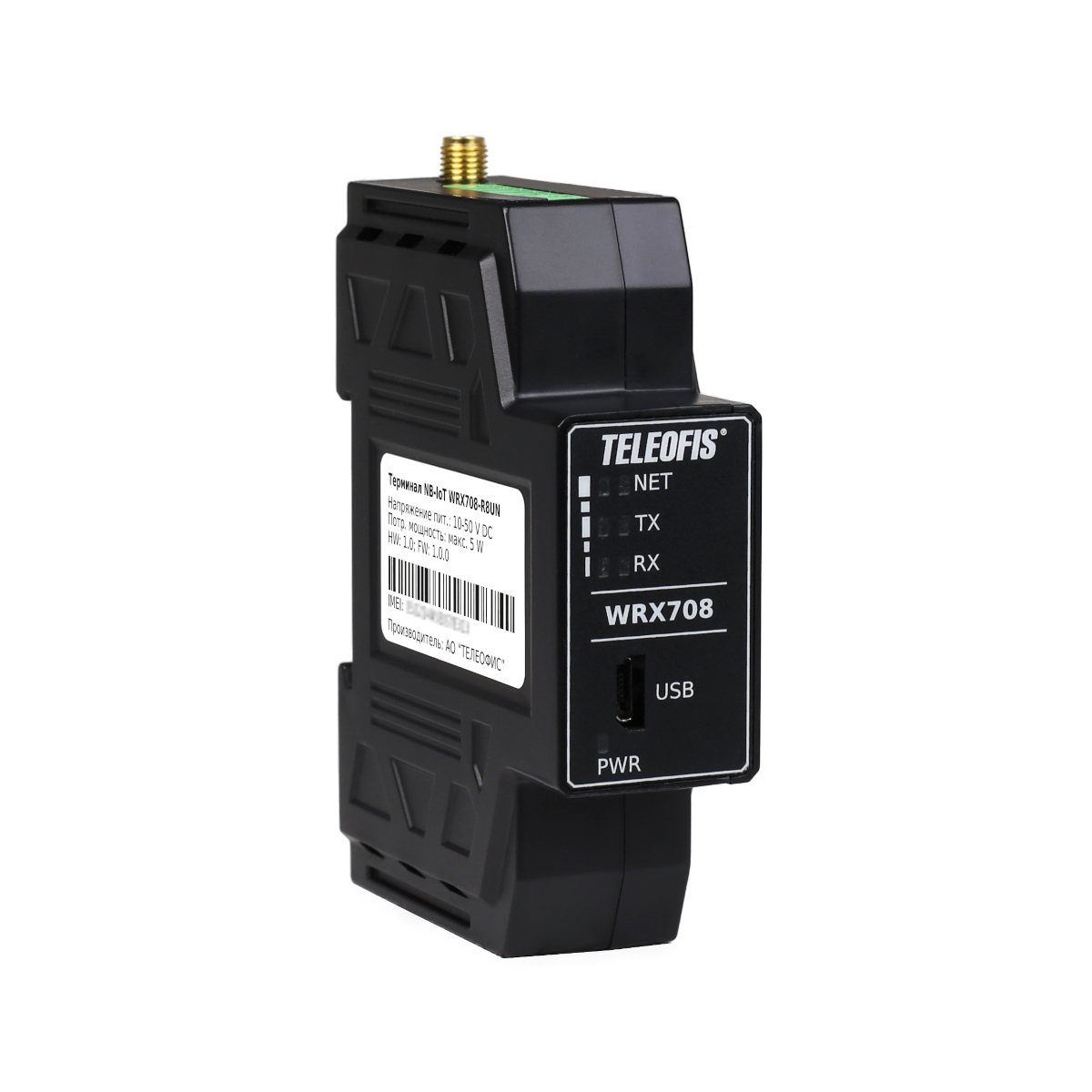

GPRS терминал TELEOFIS WRX708-R8UB
Терминал выполнен в модульном форм-факторе под типовые щитки с монтажной панелью, имеет ширину всего 1,5 модуля (26 мм) и может быть установлен в самые узкие шкафы энергоучета.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Параметры GSM модуля

    Стандарты связи

    GPRS

    Диапазоны частот

    GSM 850/900/1800/1900 МГц

    Технология передачи данных

    GPRS class: 8/10/auto (до 12); SMS (только для настройки)

    Скорость передачи данных по GPRS (DL/UL)

    85.6Кбит/с

    Функциональные характеристики

    Встроенный TCP/IP стек

    Есть

    SIM-слоты

    2 x nano-SIM (4FF)

    Сторожевой таймер WatchDog

    Есть

    Выходы питания

    1 x выход 7,5 В/50 мА для питания внешних устройств, клеммник 2-pin, шаг – 3,81 мм

    Параметры входов

    GPIO

    4 x GPIO, режимы: измерение напряжения в диапазоне 0-40 В; управление нагрузкой (выход «открытый коллектор»), макс. ток на один канал – 60 мА; вход «сухой контакт»

    Параметры NB-IoT модуля

    Протокол передачи данных

    TCP

    Проводные интерфейсы

    Тип основного интерфейса

    RS-232 и RS-485

    RS-232

    1 x RS-232 неизол., 1200-115200 бит/сек, разъём – клеммник 5-pin

    RS-485

    1 x RS-485 изол., 1200-115200 бит/сек, разъём – клеммник 3-pin

    USB

    1 x USB, разъём – Micro-USB, тип B

    Гальваническая развязка RS-485

    Есть

    Конструктивные особенности

    Материал корпуса

    Пластик

    Разъём для антенны GSM

    1 x SMA-f

    Класс защиты корпуса

    IP30

    Габаритные размеры

    95 x 63 x 26 мм (с учетом разъёмов)

    Вес

    не более 70 гр

    Электрические параметры

    Напряжение питания постоянное

    10-50 В

    Максимальная потребляемая мощность

    5 Вт

    Разъёмы питания

    1 х клеммник 2-pin, шаг – 3,81 мм

    Пиковое напряжение изоляционного барьера RS-485

    3 кВ

    Параметры эксплуатации

    Диапазон рабочих температур

    -40...+70°C

    Относительная влажность в условиях эксплуатации

    5-95 %

    Диапазон температур хранения

    -45…+85°C

    Относительная влажность при хранении

    5-95 %

    Доступные варианты монтажных креплений

    Монтажное крепление

    на DIN-рейку

    Параметры надёжности

    Наработка на отказ

    100 000 часов

    Комплектация

    GPRS терминал TELEOFIS WRX708-R8UB

    1 шт.

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

    Ответные части разъёмов

    1 шт.

  • Умный модем GPRS с интерфейсами RS-232 и RS-485 для беспроводной передачи данных в системах учета энергоресурсов и промышленной диспетчеризации.

    Терминал выполнен в модульном форм-факторе под типовые щитки с монтажной панелью, имеет ширину всего 1,5 модуля (26 мм) и может быть установлен в самые узкие шкафы энергоучета.

    Разъём для двух nano-SIM надёжно спрятан со стороны DIN-рейки и защищен от постороннего воздействия – доступ к SIM-картам возможен только после снятия модема с рейки.

    Ключевые возможности:

    • Передача данных в "прозрачном" режиме по сети GPRS
    • Интерфейсы RS-485 и RS-232 с поддержкой независимого опроса приборов учета одновременно по двум интерфейсам. Гальваническая изоляция RS-485 защищает оборудование от скачков напряжения и влияния промышленных помех
    • 4 x порта ввода-вывода GPIO для подключения датчиков и исполнительных устройств. Режимы работы: измерение напряжения (до 40В), "открытый коллектор", "сухой контакт"
    • Режимы работы TCP-клиент и TCP-сервер с поддержкой одновременной работы в обоих режимах
    • Преобразование промышленных протоколов Modbus RTU ↔ Modbus TCP
    • 2 x SIM слота для резервирования канала сотовой связи
    • Выход 7,5 В для питания интерфейса RS-485 подключаемых счетчиков
    • Аппаратный сторожевой таймер WatchDog перезагружает терминал в случае системных сбоев
    • Все индикаторы модема выведены на лицевую панель:
    • трехуровневая индикация уровня сигнала сотовой связи (позволяет устанавливать прибор в точке наилучшего приёма сигнала без помощи вспомогательного ПО);
    • индикация наличия входного питания терминала;
    • индикация сетевого соединения и приёма/передачи данных.
    • Широкие возможности настройки: через ПК по USB; дистанционно, по GPRS (служебный канал) и SMS
