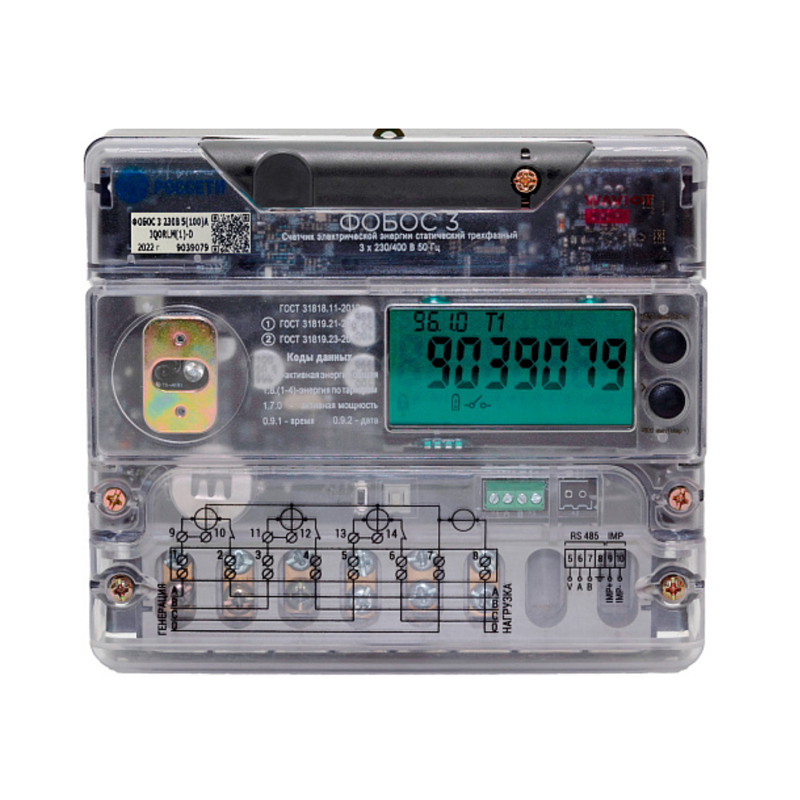

Трехфазный электросчетчик со встроенным NB-Fi радиомодемом

Счетчики электрической энергии статические трехфазные ФОБОС 3 предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц на объектах жилого, коммерческого и промышленного назначения.

Характеристики
Особенности
Модификации
Документация

Параметр	Значение
Класс точности	Активная энергия: 1 (ГОСТ 31819.21-2012), реактивная энергия: 2 (ГОСТ 31819.23-2012)
Номинальное напряжение переменного тока	3×230/400 В
Базовый (максимальный) ток	5 (100) A
Технология основного информационного обмена данными	Радио NB-Fi
Частотный диапазон	866,0 – 868,0 868,7 – 869,2 МГц
Мощность передачи	до 25 мВт
Слоты для SIM-карт для встроенного GSM модема	1 или 2 по заказу
Способы информационного обмена с верхним уровнем	Периодически (с настраиваемым периодом 1–60 минут), по запросу, спорадически (по факту наступления запрограммированного события)
Дальность передачи данных	До 5 км в городской среде, до 10 км в открытом пространстве
Шифрование данных	ГОСТ Р 34.12
Дополнительные интерфейсы связи	GSM/NB-IoT (дополнительный модуль связи, опционально)
Поддержка протоколов обмена	СПОДЭС
Встроенное реле управления нагрузкой	Да
Контроль параметров качества сети	Да
Контроль тока в нулевом проводе	Да
Габариты для встраивания в DIN-щиток, без сменного модуля связи/со сменным модулем связи	137 × 159 × 60 мм / 161 × 159 × 60 мм
Габариты шкафного исполнения 1 модели с «высокой»2 крышкой клеммной колодки, без сменного модуля связи / со сменным модулем связи	159 × 159 × 60 мм / 183 × 159 × 60 мм
Вес, не более	1500 г.
Диапазон рабочих температур	от -40 до +70 °C
Аттестация оборудования	Аттестовано в ПАО "Россети"
Интеграция с ИВК верхнего уровня	Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Corporate, яЭнергетик, Домиленд, ПК «Энергосфера» и др.
Гарантийный срок	60 мес.
Межповерочный интервал	16 лет
Срок службы	30 лет
Производитель	ООО «Телематические Решения»
Основные модификации счетчиков	ФОБОС 3 230В 5(100)А IQORLМ-D ФОБОС 3 230В 5(100)А IQORLМ(1)-D ФОБОС 3 230В 5(100)А IQORT(16)LМ-D

Счетчики электроэнергии ФОБОС 3 содержат LPWAN-модуль с технологией двусторонней связи NB-Fi, и обеспечивают передачу результатов измерений на сервера и информационно-вычислительные комплексы верхнего уровня автоматизированных систем энергоучета (ИВК, ИВКЭ).

Счетчики электрической энергии ФОБОС 3 соответствуют единой технической политике ПАО «Россети» и по результатам аттестации рекомендованы к применению на электросетевых объектах ПАО «Россети».

Двухсторонний канал связи NB-Fi с лучшим в своем классе бюджетом линии связи обеспечивает удаленное управление и контроль счетчиков ФОБОС 3, включая следующие функции:
- Многотарифный учет активной и реактивной электроэнергии в двух направлениях
- Контроль параметров сети: мощность (активная, реактивная, полная), ток, напряжение, коэффициент мощности, ток в нулевом проводе (опционально)
- Контроль параметров качества сети: положительное и отрицательное отклонение напряжения, отклонение частоты сети – класс S по ГОСТ 30804.4.30
- Ведение журналов событий глубиной не менее 1000 записей с инициативным оповещением о событиях, в том числе – превышении лимитов мощности, напряжения, тока, попытках вскрытия, воздействия магнитным полем, результатах самодиагностики
- Дистанционное отключение и ограничение потребления
- Дистанционная установка\изменение тарифного расписания
- Дистанционное обновление метрологически не значимой части ПО
- Счетчик ФОБОС 3 обеспечивает хранение в энергонезависимой памяти данных:
- Профилей энергий (настраиваемых 1-60 минут) – не менее 180 суток (для 60 минут)
- Показаний на конец суток – не менее 128 суток
- Показаний на конец месяцев – не менее 39 месяцев
- Трехфазный счетчик ФОБОС 3 обеспечивает автономное функционирование часов, дисплея и датчиков счетчика от встроенной батареи при отсутствии питающей сети, а также дистанционную синхронизацию времени, в том числе, автоматическую, в составе интеллектуальных систем учета (ИСУ).
Счетчик электроэнергии ФОБОС 3 поддерживает международный протокол обмена данными DLMS/COSEM, в том числе, в спецификации ПАО «Россети» СПОДЭС.

Интеллектуальная система учета от ВАВИОТ надежно защищена от сторонних воздействий; данные защищены от неавторизованного доступа. Для защиты данных применяется российский алгоритм шифрования «Магма» (ГОСТ Р 34.12-2015) с ключом шифрования 256 бит.

Счетчик электроэнергии ФОБОС 3 с радиомодулем NB-Fi – оптимальное решение для «точечной» реализации интеллектуальных систем учета (согл. ФЗ №522 и проекта требований к предоставляемому минимальному функционалу интеллектуальных систем учета управления, контроля и удаленного доступа), позволяющее без существенных затрат на инфраструктуру обеспечить 100% автоматический сбор данных с приборов учета и их предоставление всем пользователям ИСУ.

ИСУ ВАВИОТ, включающая в себя счетчики электроэнергии ФОБОС 3 и ФОБОС 1 различных модификаций, в том числе, с применением альтернативных каналов связи, а также устройства сбора и передачи данных (УСПД), базовые станции и шлюзы NB-Fi, интегрирована с большинством популярных информационно-вычислительных комплексов (ИВК, АИИС КУЭ), таких как Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Сorporate, также с системами телемеханики, поддерживающими универсальные протоколы МЭК 60870-5-104 и МЭК 61850.

Интеграция платформы управления приборами учета энергоресурсов WAVIoT со сторонними IT-системами и системами АСКУЭ выполняется посредством API.

Внутреннее программное обеспечение ВПО ФОБОС включено в Единый реестр российских программ для электронных вычислительных машин и баз данных (Запись в реестре №12636).

Разработано и произведено в России.
