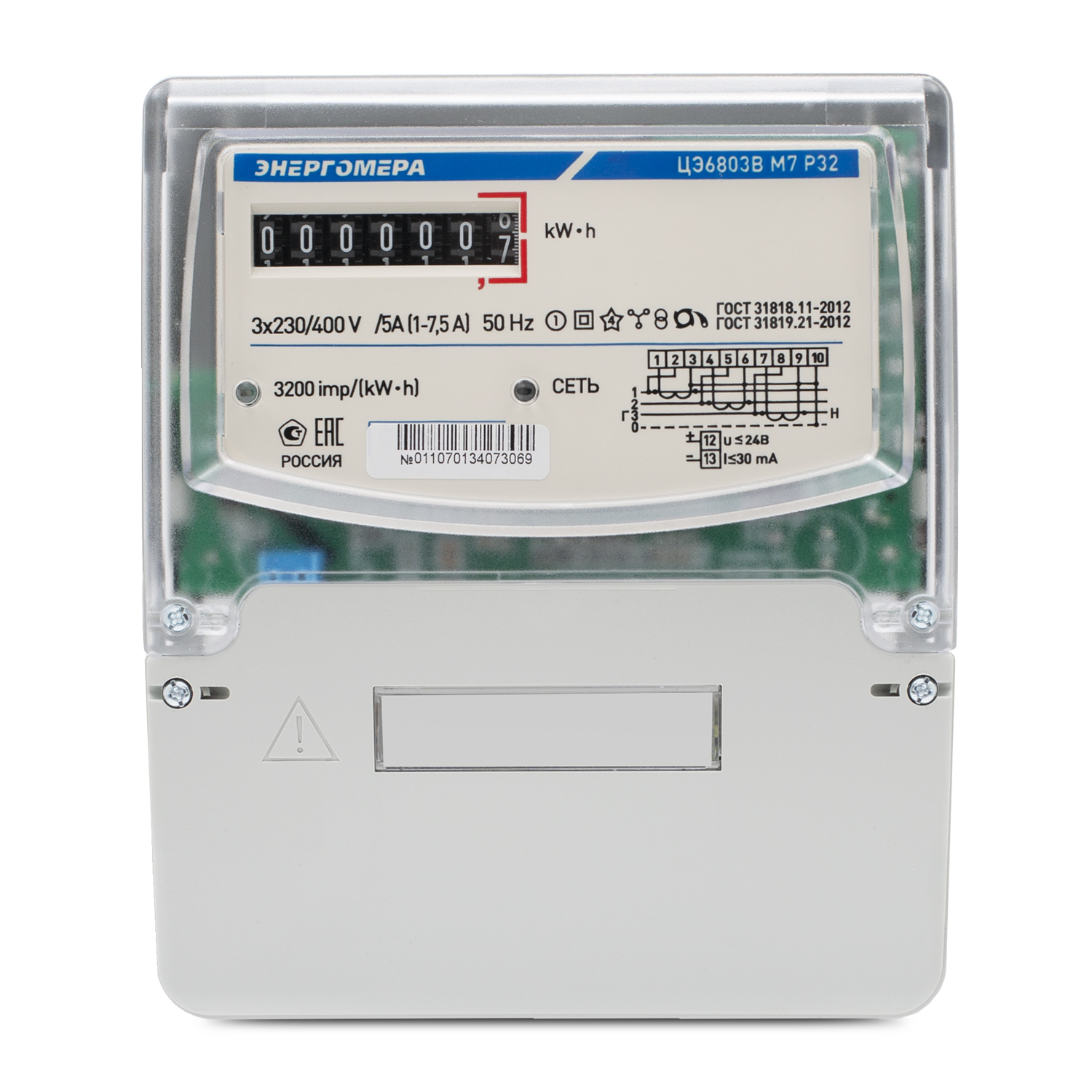

Счетчик электроэнергии ЦЭ6803В-Р32
Соответствует стандартам размещения счетчиков в щиток и на рейку. Обеспечивает размещение в электрощитах наряду с другими видами оборудования. Предназначен для измерения и учета электроэнергии по одному тарифу. Класс точности: 1. Корпус Р32 - для крепления в щиток и на din-рейку.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Показатели

    Величины

    Класс точности

    1

    Номинальное напряжение, В

    3x230/400

    Номинальный (базовый) ток, А

    1; 5; 10

    Максимальный ток, А

    7,5; 60; 100

    Схема включения

    для трехфазных четырехпроводных счетчиков

    Частота измерительной сети, Гц

    60±3; 50±2,5

    Число тарифов

    1

    Датчик тока

    Шунт

    Диапазон рабочих температур, °С

    от минус 45 до плюс 75

    Габаритные размеры (ВхШхГ), не более, мм

    170 x 141 x 52

    Масса, не более, кг

    1

    Степень защиты по ГОСТ 14254-96

    IP51

    Габаритные размеры:

  • Характеристики надежности:

    • Средняя наработка на отказ — 220000 часов.
    • Межповерочный интервал — 16 лет.
    • Средний срок службы — 30 лет.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

    Особенности электросчетчика:

    • Модификации для прямого, полукосвенного и косвенного включения.
    • Универсальный монтаж на DIN-рейку и на плоскую поверхность.
    • Исполнения с механическим отсчетным устройством или ЖКИ.
    • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
    • Улучшенные значения стартового тока.
    • Малое собственное энергопотребление.
    • Стандартный телеметрический импульсный выход.
    • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
    • Привлекательная цена.

    Нормативно-правовое обеспечение:

    • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
    • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32

    Артикул счетчика: 101003001011321

    Технические характеристики модификации:

    Модель

    ЦЭ6803В

    Тип корпуса

    Р32

    Класс точности

    1

    Номинальное напряжение, В

    3x230/400

    Номинальный (базовый) ток, А

    1

    Максимальный ток, А

    7,5

    Схема включения

    для трехфазных четырехпроводных счетчиков

    Тип отсчетного устройства

    Семиразрядное механическое

    Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

    Артикул счетчика: 101003001011355

    Технические характеристики модификации:

    Модель

    ЦЭ6803В

    Тип корпуса

    Р32

    Класс точности

    1

    Номинальное напряжение, В

    3x230/400

    Номинальный (базовый) ток, А

    1

    Максимальный ток, А

    7,5

    Схема включения

    для трехфазных четырехпроводных счетчиков

    Тип отсчетного устройства

    Дисплей (ЖКИ)

    Дополнительные функции:

    F

    Датчик магнитного поля

    Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

    Артикул счетчика: 101003001011076

    Технические характеристики модификации:

    Модель

    ЦЭ6803В

    Тип корпуса

    Р32

    Класс точности

    1

    Номинальное напряжение, В

    3x230/400

    Номинальный (базовый) ток, А

    10

    Максимальный ток, А

    100

    Схема включения

    для трехфазных четырехпроводных счетчиков

    Тип отсчетного устройства

    Семиразрядное механическое

    Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F

    Артикул счетчика: 101003001011552

    Технические характеристики модификации:

    Модель

    ЦЭ6803В

    Тип корпуса

    Р32

    Класс точности

    1

    Номинальное напряжение, В

    3x230/400

    Номинальный (базовый) ток, А

    10

    Максимальный ток, А

    100

    Схема включения

    для трехфазных четырехпроводных счетчиков

    Тип отсчетного устройства

    Дисплей (ЖКИ)

    Дополнительные функции:

    F

    Датчик магнитного поля

    Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

    Артикул счетчика: 101003001011073

    Технические характеристики модификации:

    Модель

    ЦЭ6803В

    Тип корпуса

    Р32

    Класс точности

    1

    Номинальное напряжение, В

    3x230/400

    Номинальный (базовый) ток, А

    10

    Максимальный ток, А

    100

    Схема включения

    для трехфазных четырехпроводных счетчиков

    Тип отсчетного устройства

    Семиразрядное механическое

    Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

    Артикул счетчика:101003001011551

    Технические характеристики модификации:

    Модель

    ЦЭ6803В

    Тип корпуса

    Р32

    Класс точности

    1

    Номинальное напряжение, В

    3x230/400

    Номинальный (базовый) ток, А

    10

    Максимальный ток, А

    100

    Схема включения

    для трехфазных четырехпроводных счетчиков

    Тип отсчетного устройства

    Дисплей (ЖКИ)

    Дополнительные функции:

    F

    Датчик магнитного поля

  • Руководство по эксплуатации (для счетчиков с МОУ)

    Руководство по эксплуатации (для счетчиков с МОУ и ЖКИ)

    Руководство по эксплуатации (порядок снятия показаний)

    Руководство по эксплуатации (для счетчиков с ЖКИ, с ЖКИ и датчиком магнитного поля)
