Показатели |
Величины |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
3x230/400 |
|
Номинальный (базовый) ток, А |
1; 5; 10 |
|
Максимальный ток, А |
7,5; 60; 100 |
|
Схема включения |
для трехфазных четырехпроводных счетчиков |
|
Частота измерительной сети, Гц |
60±3; 50±2,5 |
|
Число тарифов |
1 |
|
Датчик тока |
Шунт |
|
Диапазон рабочих температур, °С |
от минус 45 до плюс 75 |
|
Габаритные размеры (ВхШхГ), не более, мм |
110 х 143 х 72.5 |
|
Масса, не более, кг |
1 |
|
Степень защиты по ГОСТ 14254-96 |
IP51 |

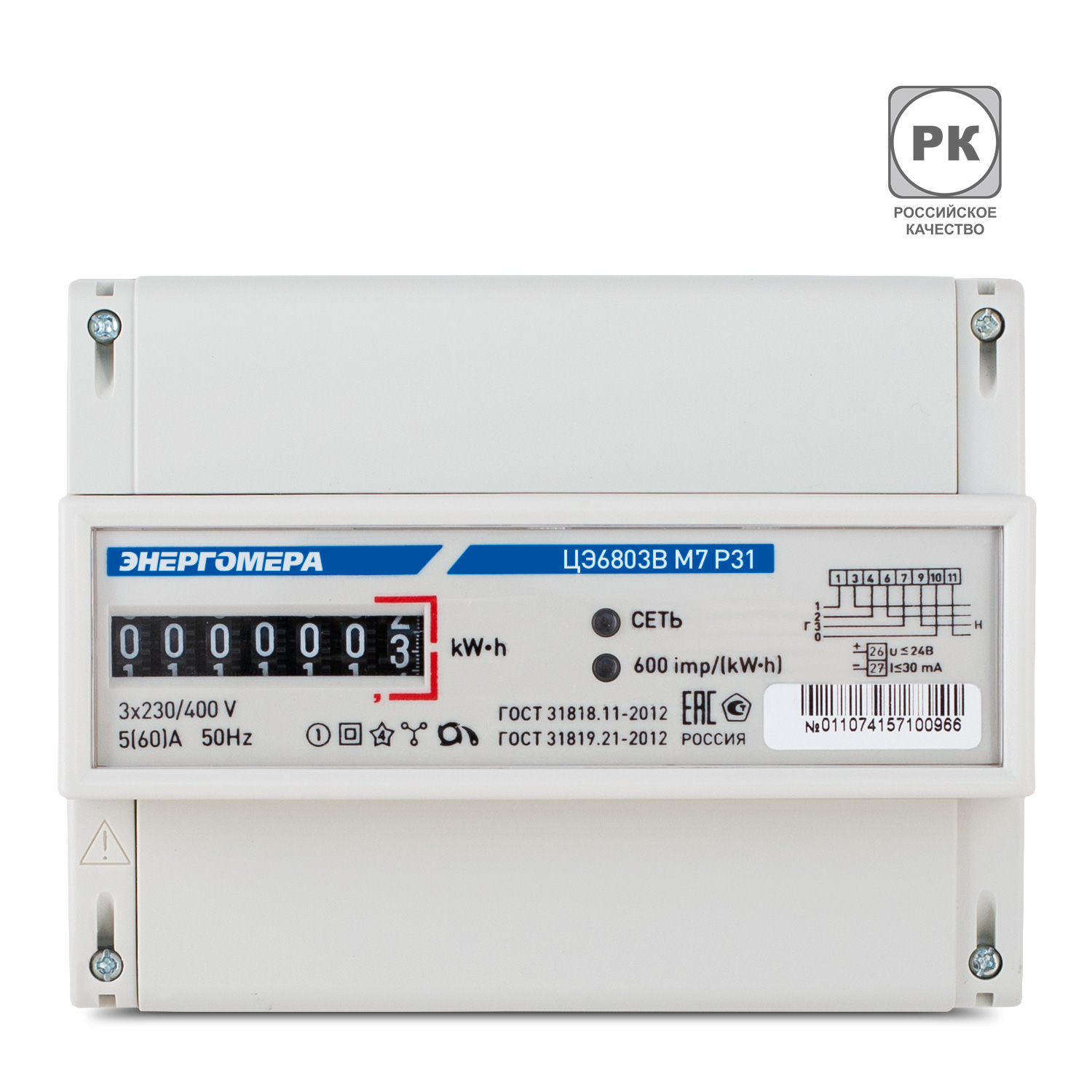

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р31
Артикул счетчика: 101003001011068
|
Технические характеристики модификации: |
|
|
Модель |
ЦЭ6803В |
|
Тип корпуса |
Р31 |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
3x230/400 |
|
Номинальный (базовый) ток, А |
1 |
|
Максимальный ток, А |
7,5 |
|
Схема включения |
для трехфазных четырехпроводных счетчиков |
|
Тип отсчетного устройства |
Семиразрядное механическое |
Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р31 F
Артикул счетчика: 101003001011370
|
Технические характеристики модификации: |
|
|
Модель |
ЦЭ6803В |
|
Тип корпуса |
Р31 |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
3x230/400 |
|
Номинальный (базовый) ток, А |
1 |
|
Максимальный ток, А |
7,5 |
|
Схема включения |
для трехфазных четырехпроводных счетчиков |
|
Тип отсчетного устройства |
Дисплей (ЖКИ) |
|
Дополнительные функции: |
|
|
F |
Датчик магнитного поля |
Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31
Артикул счетчика: 101003001011075
|
Технические характеристики модификации: |
|
|
Модель |
ЦЭ6803В |
|
Тип корпуса |
Р31 |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
3x230/400 |
|
Номинальный (базовый) ток, А |
10 |
|
Максимальный ток, А |
100 |
|
Схема включения |
для трехфазных четырехпроводных счетчиков |
|
Тип отсчетного устройства |
Семиразрядное механическое |
Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р31 F
Артикул счетчика: 101003001011682
|
Технические характеристики модификации: |
|
|
Модель |
ЦЭ6803В |
|
Тип корпуса |
Р31 |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
3x230/400 |
|
Номинальный (базовый) ток, А |
10 |
|
Максимальный ток, А |
100 |
|
Схема включения |
для трехфазных четырехпроводных счетчиков |
|
Тип отсчетного устройства |
Дисплей (ЖКИ) |
|
Дополнительные функции: |
|
|
F |
Датчик магнитного поля |
Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. М7 Р31
Артикул счетчика: 101003001011074
|
Технические характеристики модификации: |
|
|
Модель |
ЦЭ6803В |
|
Тип корпуса |
Р31 |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
3x230/400 |
|
Номинальный (базовый) ток, А |
5 |
|
Максимальный ток, А |
60 |
|
Схема включения |
для трехфазных четырехпроводных счетчиков |
|
Тип отсчетного устройства |
Семиразрядное механическое |
Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р31 F
Артикул счетчика: 101003001011681
|
Технические характеристики модификации: |
|
|
Модель |
ЦЭ6803В |
|
Тип корпуса |
Р31 |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
3x230/400 |
|
Номинальный (базовый) ток, А |
5 |
|
Максимальный ток, А |
60 |
|
Схема включения |
для трехфазных четырехпроводных счетчиков |
|
Тип отсчетного устройства |
Дисплей (ЖКИ) |
|
Дополнительные функции: |
|
|
F |
Датчик магнитного поля |
Руководство по эксплуатации (для счетчиков с МОУ)
Руководство по эксплуатации (для счетчиков с МОУ и ЖКИ)
Руководство по эксплуатации (порядок снятия показаний)
Руководство по эксплуатации (для счетчиков с ЖКИ, с ЖКИ и датчиком магнитного поля)
