Номинальное напряжение |
230 В |
|
Рабочий диапазон напряжений |
184 … 276 В |
|
Номинальная частота |
50 Гц |
|
Рабочий диапазон температур |
-40 °C … +70 °C |
|
Генератор частоты |
кварцевый резонатор 32 768 Гц |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями напряжения (активной/полной мощности), не более |
1,5 Вт / 6 В∙А |
|
Прочность изоляции ГОСТ Р 51350-99 (МЭК 61010-1-90) |
4 кВ, 50 Гц, 1 мин |
|
Напряжение пробоя (МЭК 60060-1) |
12 кВ, 1,2 / 50 мкс |
|
Устойчивость к кратковременным электрическим разрядам, не более |
4 кВ |
|
Основной канал связи |
FSK-132 |
|
Резервный источник питания |
2×1,5 В (типоразмер АА) |
|
Класс защиты IP |
IP54 |
|
Габариты |
150×116,7×45,6 мм |
|
Масса, не более |
0,5 кг |

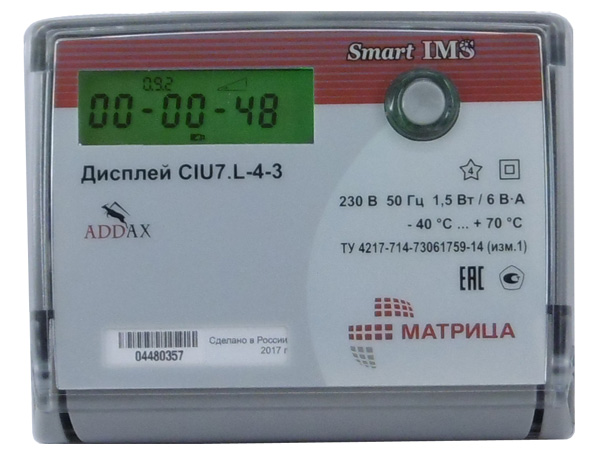

Пользовательские дисплеи серии CIU7 предназначены для отображения информации о потреблении электроэнергии и ряда других параметров, а также время и дата на которые были сформированы данные. Электроэнергия и другие параметры подсчитывается отдельно установленным счетчиком производства ООО «Матрица». Дисплей может быть включен в обычную бытовую розетку сети электропитания внутри объекта или установлен стационарно и подключен к сети посредством двух изолированных проводов.
Передача учетных данных со счетчиков производства ООО «Матрица» на дисплеи осуществляется по каналу передачи данных использующему электросеть низкого напряжения – PLС технология, в пределах одного фидера трансформаторной подстанции.
Для дисплеев версии LITE используется модуляция сигнала FSK на частоте 132 кГц, для дисплеев версии EXTRA – S-FSK/OFDM в диапазоне частот от 30 до 80 кГц.
Все устройства, используемые в АИИС «Матрица» в том числе и дисплеи, при формировании, передаче и хранении учетных данных, команд и настроек рассчитаны на поддержку объектной модели данных описываемой стандартом СПОДЭС.
Дисплеи могут применяться в многоквартирных жилых домах, в отдельных коттеджах, в офисах, на объектах общественного назначения, на небольших производственных объектах.
Дисплей предназначен для использования в непрерывном круглосуточном режиме.
Дисплей предназначен для эксплуатации только внутри помещения.
