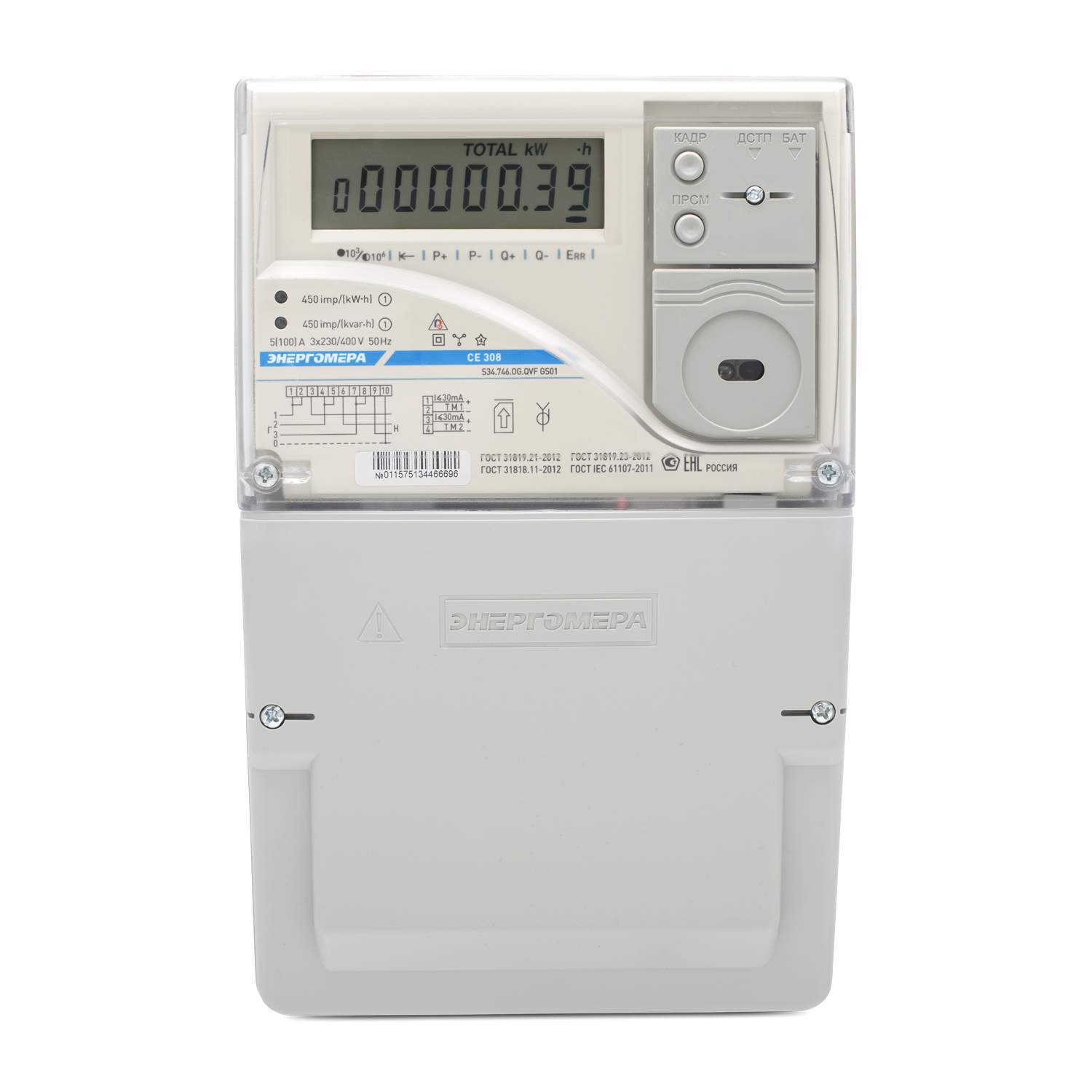

Счетчик электроэнергии CE308-S34 IEC
Счетчик электроэнергии является трехфазным, непосредственного включения и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты, напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в АИИС КУЭ для передачи измеренных и вычисленных параметров на диспетчерский пункт контроля, учета и распределения электрической энергии.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Показатели

    Величины

    Класс точности по активной/реактивной энергии

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Частота измерительной сети, Гц

    50±2,5

    Число тарифов

    4

    Время усреднения профилей нагрузки, мин

    1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60

    Диапазон рабочих температур, °С

    от минус 45 до плюс 75

    Глубина хранения профиля (при времени усреднения 60 мин.), сутки

    256

    Количество датчиков тока, шт

    3

    Габаритные размеры (ВхШхГ), не более, мм

    280 x 175 x 85

    Масса, не более, кг

    3

    Степень защиты по ГОСТ 14254-96

    IP51

    Габаритные размеры:

  • Характеристики надежности:

    • Средняя наработка на отказ - 220000 часов.
    • Межповерочный интервал - 16 лет.
    • Средний срок службы - 30 лет.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

    Функциональные возможности:

    • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
    • Защита от несанкционированного вскрытия (электронные пломбы).
    • Датчик магнитного поля.
    • Управление нагрузкой  с использованием встроенного силового реле.
    • Учет электроэнергии в прямом направлении.
    • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
    • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
    • Измерение параметров сети.
    • Контроль превышения лимита мощности и энергии.
    • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
    • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
    • Телеметрические выходы.
    • Журналы событий.

    Нормативно-правовое обеспечение:

    • Соответствует ГОСТ 31818.11-2012
    • Соответствует ГОСТ 31819.21-2012
    • Соответствует ГОСТ 31819.22-2012
    • Соответствует ГОСТ 31819.23-2012
    • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
    • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).
  • Счетчик электрической энергии трехфазный многофункциональный CE308 S34.746.OG.QVF GS01 IEC

    Технические характеристики модификации:

    Модель

    CE308

    Тип корпуса

    S34

    Класс точности по активной/реактивной энергии

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Интерфейсы:

    O

    Оптопорт

    G

    GSM / GPRS

    Дополнительные функции:

    Q

    Реле управления нагрузкой

    V

    Электронная пломба крышки клеммной колодки

    F

    Датчик магнитного поля

    GS01

    Модуль связи

    IEC

    Протокол связи

    Счетчик электрической энергии трехфазный многофункциональный CE308 S34.746.OP.QVF PL04 IEC

    Технические характеристики модификации:

    Модель

    CE308

    Тип корпуса

    S34

    Класс точности по активной/реактивной энергии

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Интерфейсы:

    O

    Оптопорт

    P

    PLC

    Дополнительные функции:

    Q

    Реле управления нагрузкой

    V

    Электронная пломба крышки клеммной колодки

    F

    Датчик магнитного поля

    PL04

    Модуль связи

    IEC

    Протокол связи
