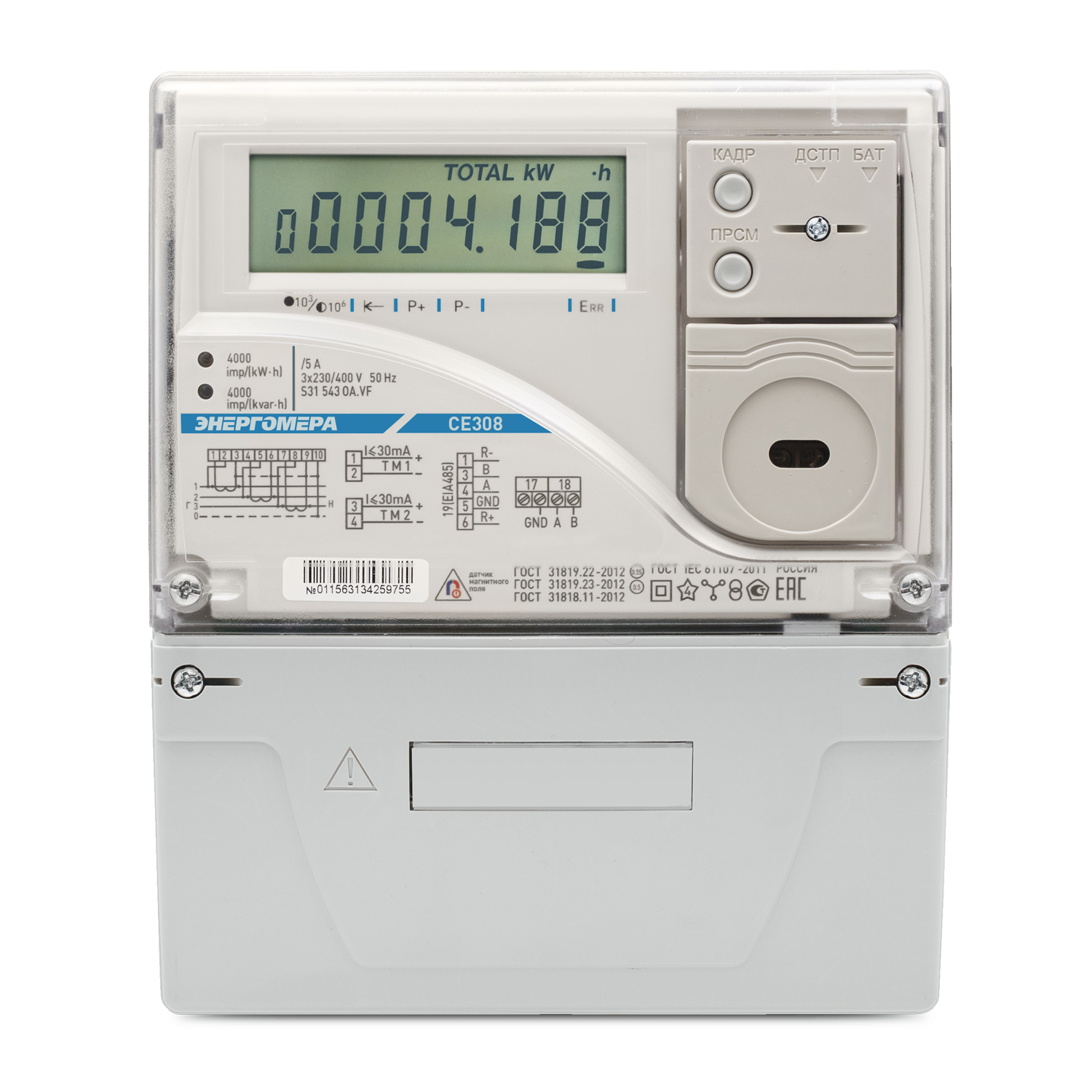

Счетчик электроэнергии CE308-S31 IEC

Счетчик электроэнергии является трехфазным, универсальным, трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты, напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в АИИС КУЭ для передачи измеренных и вычисленных параметров на диспетчерский пункт контроля, учета и распределения электрической энергии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	0,5S/0,5; 1/1
Номинальное напряжение, В	3x57.7/100; 3x230/400
Базовый (максимальный) ток, А	5 (10); 5 (100)
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Время усреднения профилей нагрузки, мин	1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Диапазон рабочих температур, °С	от минус 45 до плюс 75
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	256
Количество датчиков тока, шт	3
Габаритные размеры (ВхШхГ), не более, мм	210,5 x 175 x 71,5
Масса, не более, кг	3
Степень защиты по ГОСТ 14254-96	IP51

Габаритные размеры:

Характеристики надежности:
- Средняя наработка на отказ - 220000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности:
- Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Управление нагрузкой с использованием внешнего коммутационного устройства.
- Два направления учета электроэнергии.
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
- Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
- Измерение параметров сети;
- Контроль превышения лимита мощности и энергии.
- Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Телеметрические выходы.
- Журналы событий.
Нормативно–правовое обеспечение:
- Соответствует ГОСТ 31818.11-2012
- Соответствует ГОСТ 31819.21-2012
- Соответствует ГОСТ 31819.22-2012
- Соответствует ГОСТ 31819.23-2012
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.503.OA.SYVJF IEC

Технические характеристики модификации:
Модель	CE308
Тип корпуса	S31
Класс точности по активной/реактивной энергии	0,5S/0,5
Номинальное напряжение, В	3x57.7/100
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
O	Оптопорт
A	RS485
Дополнительные функции:
S		Реле сигнализации / реле управления внешним коммутационным устройством
Y		Два направления учета
V		Электронная пломба крышки клеммной колодки
F		Датчик магнитного поля
J		Резервный источник питания
IEC		Протокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.503.OG.SYVJF GS01 IEC

Технические характеристики модификации:
Модель	CE308
Тип корпуса	S31
Класс точности по активной/реактивной энергии	0,5S/0,5
Номинальное напряжение, В	3x57.7/100
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
O	Оптопорт
G	GSM / GPRS
Дополнительные функции:
S		Реле сигнализации / реле управления внешним коммутационным устройством
Y		Два направления учета
V		Электронная пломба крышки клеммной колодки
F		Датчик магнитного поля
J		Резервный источник питания
GS01		Модуль связи
IEC		Протокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31 543 OA.SYVJF IEC

Технические характеристики модификации:
Модель	CE308
Тип корпуса	S31
Класс точности по активной/реактивной энергии	0,5S/0,5
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
O	Оптопорт
A	RS485
Дополнительные функции:
S		Реле сигнализации / реле управления внешним коммутационным устройством
Y		Два направления учета
V		Электронная пломба крышки клеммной колодки
F		Датчик магнитного поля
J		Резервный источник питания
IEC		Протокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OA.VF IEC

Технические характеристики модификации:
Модель	CE308
Тип корпуса	S31
Класс точности по активной/реактивной энергии	0,5S/0,5
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
O	Оптопорт
A	RS485
Дополнительные функции:
V		Электронная пломба крышки клеммной колодки
F		Датчик магнитного поля
IEC		Протокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OG.SYVF GS01 IEC

Технические характеристики модификации:
Модель	CE308
Тип корпуса	S31
Класс точности по активной/реактивной энергии	0,5S/0,5
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
O	Оптопорт
G	GSM / GPRS
Дополнительные функции:
S		Реле сигнализации / реле управления внешним коммутационным устройством
Y		Два направления учета
V		Электронная пломба крышки клеммной колодки
F		Датчик магнитного поля
GS01		Модуль связи
IEC		Протокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OP.SVF PL04 IEC

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OP.SVF PL04 IEC Технические характеристики модификации:
Модель	CE308
Тип корпуса	S31
Класс точности по активной/реактивной энергии	0,5S/0,5
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
O	Оптопорт
P	PLC
Дополнительные функции:
S		Реле сигнализации / реле управления внешним коммутационным устройством
V		Электронная пломба крышки клеммной колодки
F		Датчик магнитного поля
PL04		Модуль связи
IEC		Протокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.746.OG.VF GS01 IEC

Технические характеристики модификации:
Модель	CE308
Тип корпуса	S31
Класс точности по активной/реактивной энергии	0,5S/0,5
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (100)
Интерфейсы:
O	Оптопорт
G	GSM / GPRS
Дополнительные функции:
V		Электронная пломба крышки клеммной колодки
F		Датчик магнитного поля
GS01		Модуль связи
IEC		Протокол связи
