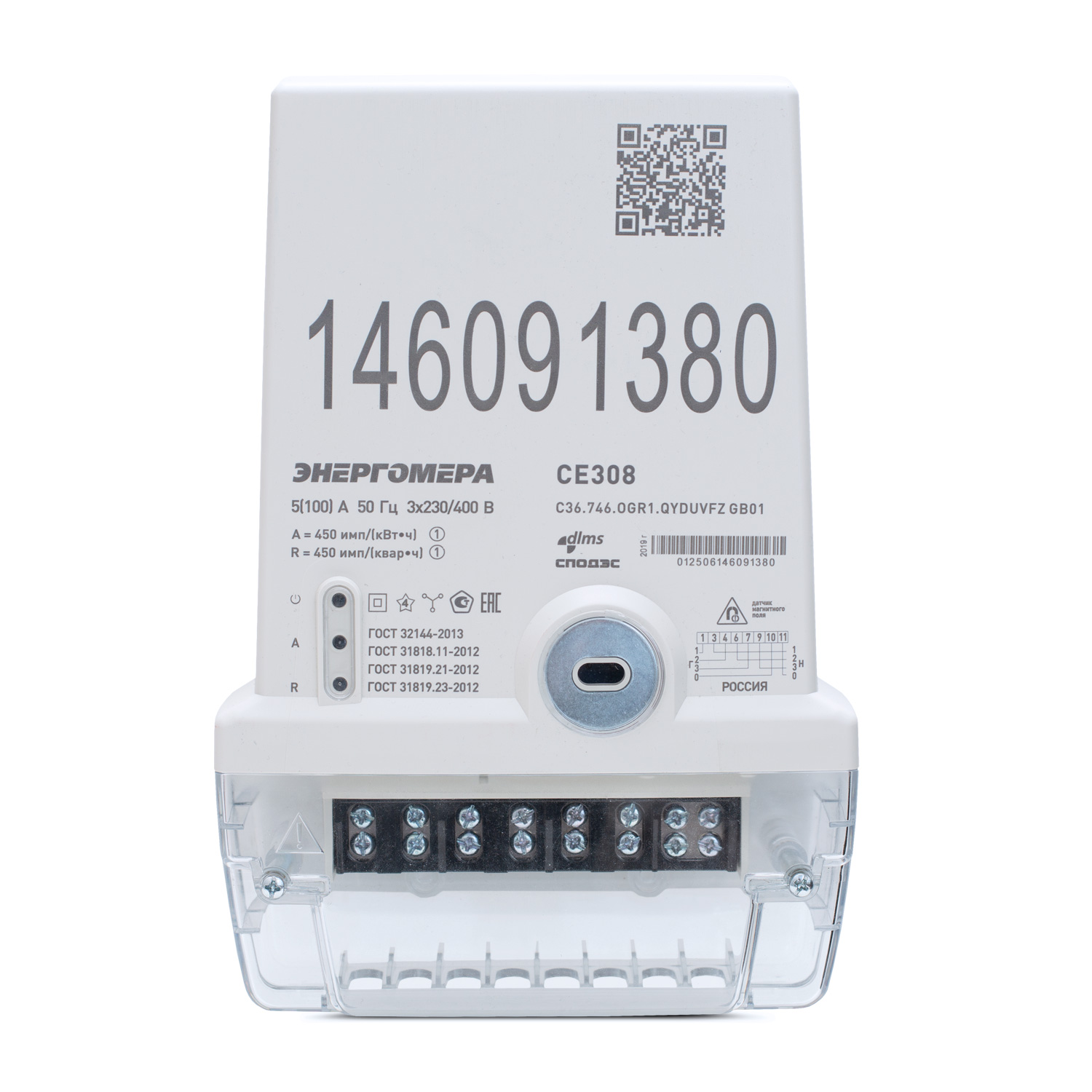

Счетчик электроэнергии CE308-C36 СПОДЭС/DLMS
Счетчик электроэнергии трехфазный многофункциональный с расщепленной архитектурой. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Показатели

    Величины

    Класс точности по активной/реактивной энергии

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Стартовый ток (чувствительность), мА

    10

    Частота измерительной сети, Гц

    50±2,5

    Число тарифов

    8

    Время усреднения профилей нагрузки, мин

    1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60

    Диапазон рабочих температур, °С

    от минус 45 до плюс 75

    Глубина хранения профиля (при времени усреднения 60 мин.), сутки

    256

    Габаритные размеры (ВхШхГ), не более, мм

    280 x 188 x 98,5

    Масса, не более, кг

    3

    Габаритные размеры:

  • Характеристики надежности:

    • Средняя наработка на отказ - 220000 часов.
    • Межповерочный интервал - 16 лет.
    • Средний срок службы - 30 лет.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска.

    Особенности счетчика:

    • Установка счетчика на опоре без дополнительной защиты.
    • Наличие каналов связи:
      • оптический интерфейс, предназначенный для локального считывания данных;
      • радиоинтерфейс 2,4 ГГц - предназначен для обмена данным с устройством считывания счетчиков CE901 BU-03;
      • PLC или GSM/GPRS - предназначены для работы счетчика в системе АСКУЭ.
    • Встроенное реле управления нагрузкой потребителя.
    • Устройство считывания счетчиков CE901 BU-03.
    • Контроль вскрытия крышки зажимов и кожуха.
    • Контроль воздействий магнитным полем

    Функциональные возможности:

    • Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ308 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
    • Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
      • Текущее значение тока;
      • Текущее значение напряжения;
      • Текущее значение частоты сети;
      • Текущее значение мощности;
    • Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
    • Исполнения с модулем связи PLC G3 или GSM/GPRS.
    • Измерение показателей качества электроэнергии по классу «S»:
      • положительное и отрицательное отклонение напряжения;
      • отклонение частоты сети;
      • длительность и глубина провала напряжения;
      • длительность и максимальное значение перенапряжения;
      • перерывы электроснабжения.
    • Измерение параметров сети:
      • частоты напряжения;
      • токов;
      • напряжений;
      • углов между током и напряжением;
      • коэффициентов мощности;
      • активной мощности;
      • реактивной мощности;
      • полной мощности.
    • Защита информации.
    • Защита от несанкционированного вскрытия (электронные пломбы).
    • Датчик магнитного поля.
    • Датчик температуры.
    • Журналы событий.
    • Ведение журналов события с учетом времени нарушений, в том числе:
      • Журнал событий счетчика;
      • Журнал изменения настроек.
    • Ведение ретроспективы учета:
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
    • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
    • Анализ качества электроэнергии.
    • Контроль потребляемой активной мощности.
    • Контроль потребляемой «мгновенной мощности».
    • Контроль потребления активной энергии.
    • Контроль напряжения питающей сети.
    • Контроль частоты сети.
    • Сигнализация по интерфейсу.
    • Самодиагностика.
    • Механизм гибкой настройки реакции на события, возникающие в счетчике.
    • отображение информации на ЖКИ индикаторного устройства считывания счетчиков сопровождаемое кодами OBIS;
    • Управление нагрузкой потребителя по заданному расписанию.

    Нормативно-правовое обеспечение:

    • ГОСТ 31818.11-2012
    • ГОСТ 31819.21-2012
    • ГОСТ 31819.23-2012
    • ГОСТ 32144-2013
    • ГОСТ 30804.4.30-2013
    • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
    • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).
  • Счетчик электрической энергии трехфазный многофункциональный CE308 C36.746.OGR1.QYDUVFZ GB01 SPDS'

    Технические характеристики модификации:

    Модель

    CE308

    Тип корпуса

    C36

    Класс точности

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Интерфейсы:

    O

    Оптопорт

    R1

    Радиоинтерфейс со встроенной антенной

    G

    GSM / GPRS

    Дополнительные функции:

    Q

    Реле управления нагрузкой

    Y

    Два направления учета

    U

    Параметры качества электрической сети

    D

    Внешнее индикаторное устройство

    V

    Электронная пломба корпуса и крышки клеммной колодки

    F

    Датчик магнитного поля

    Z

    Расширенный набор параметров

    SPDS

    Протокол связи

    Счетчик электрической энергии трехфазный многофункциональный CE308 C36.746.OPR1.QYDUVFZ BPL03 SPDS'

    Артикул счетчика: 101005007012615

    Технические характеристики модификации:

    Модель

    CE308

    Тип корпуса

    C36

    Класс точности

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Интерфейсы:

    O

    Оптопорт

    R1

    Радиоинтерфейс со встроенной антенной

    P

    PLC

    Дополнительные функции:

    Q

    Реле управления нагрузкой

    Y

    Два направления учета

    U

    Параметры качества электрической сети

    D

    Внешнее индикаторное устройство

    V

    Электронная пломба корпуса и крышки клеммной колодки

    F

    Датчик магнитного поля

    Z

    Расширенный набор параметров

    BPL03

    Модуль связи

    SPDS

    Протокол связи

  • Руководство по эксплуатации

    Руководство по эксплуатации к индикаторному устройству
