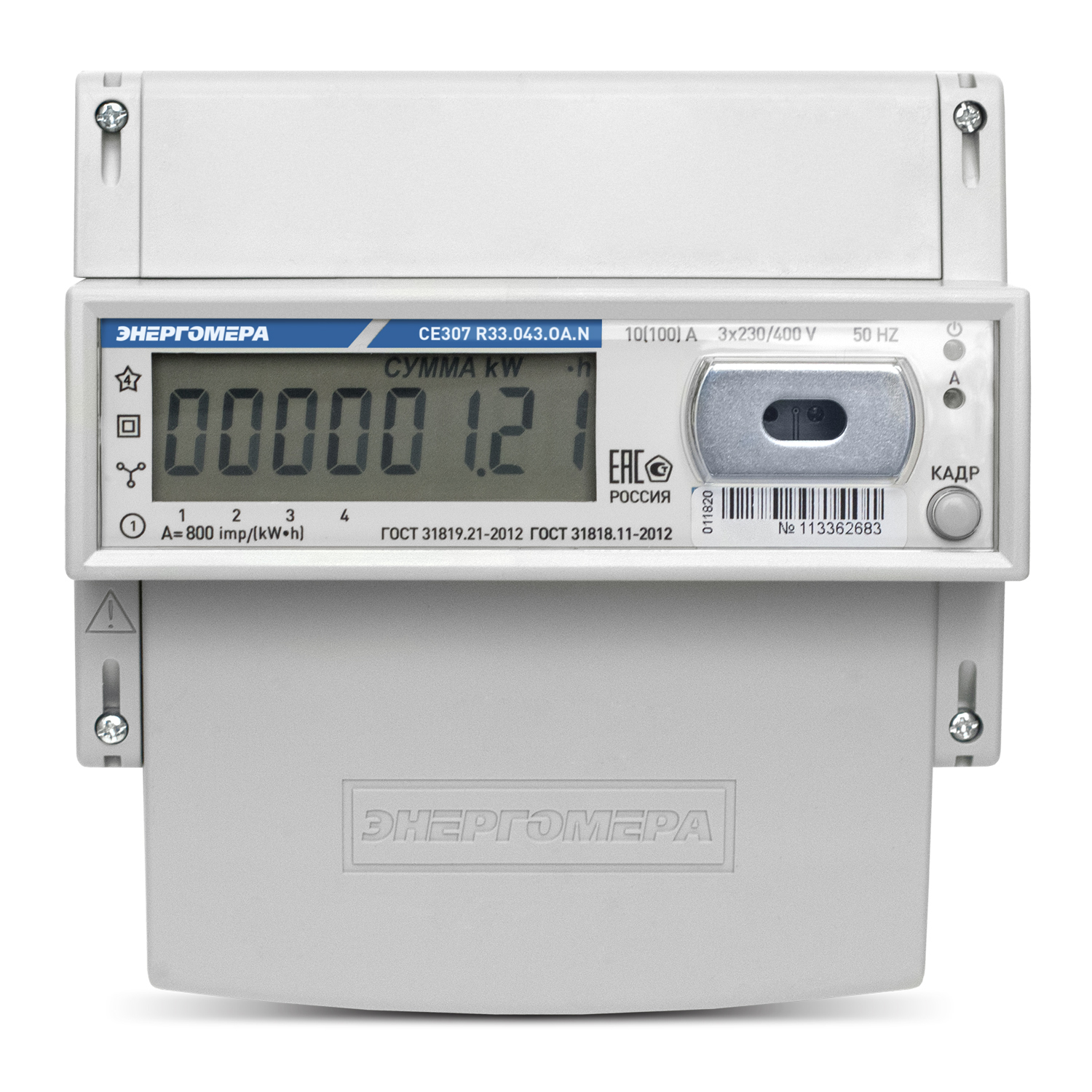

Счетчик электроэнергии CE307-R33

Счетчик электроэнергии является трехфазным, трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения и учета активной электрической энергии в трехфазных четырехпроводных цепях переменного тока, организации многотарифного учета электроэнергии. Счетчик имеет интерфейсы связи и предназначен для работы как автономно, так и в составе АСКУЭ для передачи измеренных или вычисленных параметров на диспетчерский пункт.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	0,5S; 1
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10); 5 (60); 5 (100)
Стартовый ток (чувствительность), мА	5; 10; 20
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Диапазон рабочих температур, °С	от минус 45 до плюс 75
Количество датчиков тока, шт	3
Габаритные размеры (ВхШхГ), не более, мм	151,5 x 143 x 72,5
Масса, не более, кг	1
Степень защиты по ГОСТ 14254-96	IP51

Габаритные размеры:

Характеристики надежности:
- Средняя наработка на отказ – 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы – 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Особенности электросчетчика:
- Наличие исполнений как с оптопортом, так и с оптопортом и с RS-485.
- Возможность крепления на плоскую поверхность.
- Полный список модификаций по току включения на 5-10 А, 5-60 А, 5-100 А
- Дополнительный 5-й аварийный тариф.
- Функция контроля мощности.
- Большой размер ЖКИ.
Функциональные возможности:
- Ведение учета электроэнергии по 4+1 (аварийном) тарифам с возможностью задания до шестнадцати тарифных зон в пределах суток с дискретностью одна минута, индивидуально по каждому дню недели в сезонной программе.
- Ведение архивов потребленной активной энергии (до 4+1) тарифам, суммарно и нарастающим итого.
- Ведение журналов состояний/событий, журналов программирования параметров. Фиксация событий и времени/даты их наступления.
- Защита от несанкционированных действий паролем.
- Счетчик обеспечивает учет и вывод на индикацию:
  - количество потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4+1 тарифам на конец месяца и за 12 предыдущих;
  - количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4+1 тарифам на конец суток за 36 суток;
- Счетчик обеспечивает задание следующих параметров:
  - До 12 сезонных программ.
  - До 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем).
  - До 36 суточных расписаний.
- Ручная коррекция часов до 29 секунд в сутки.
- Длительность хранения информации при отключении питания – до 30 лет.
Нормативно–правовое обеспечение:
- Соответствует ГОСТ 31818.11–2012
- Соответствует ГОСТ 31819.21–2012
- Соответствует ГОСТ 31819.22–2012
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Счетчик активной электрической энергии трехфазный CE307 R33.043.O

Артикул счетчика: 101004007011788

Технические характеристики модификации:
Модель	CE307
Тип корпуса	R33
Класс точности по активной/реактивной энергии	0,5S
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
O	Оптический интерфейс

Счетчик активной электрической энергии трехфазный CE307 R33.043.ОA.N

Артикул счетчика: 101004007011789

Технические характеристики модификации:
Модель	CE307
Тип корпуса	R33
Класс точности по активной/реактивной энергии	0,5S
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10)
Интерфейсы:
A	RS485
O	Оптический интерфейс
Дополнительные функции:
N		Внешнее питание интерфейса

Счетчик активной электрической энергии трехфазный CE307 R33.145.О

Артикул счетчика: 101004007012712

Технические характеристики модификации:
Модель	CE307
Тип корпуса	R33
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
O	Оптический интерфейс

Счетчик активной электрической энергии трехфазный CE307 R33.145.ОA.N

Артикул счетчика: 101004007012713

Технические характеристики модификации:
Модель	CE307
Тип корпуса	R33
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
A	RS485
O	Оптический интерфейс
Дополнительные функции:
N		Внешнее питание интерфейса

Счетчик активной электрической энергии трехфазный CE307 R33.146.О

Артикул счетчика: 101004007011821

Технические характеристики модификации:
Модель	CE307
Тип корпуса	R33
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (100)
Интерфейсы:
O	Оптический интерфейс

Счетчик активной электрической энергии трехфазный CE307 R33.146.ОA.N

Артикул счетчика: 101004007011820

Технические характеристики модификации:
Модель	CE307
Тип корпуса	R33
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (100)
Интерфейсы:
A	RS485
O	Оптический интерфейс
Дополнительные функции:
N		Внешнее питание интерфейса
