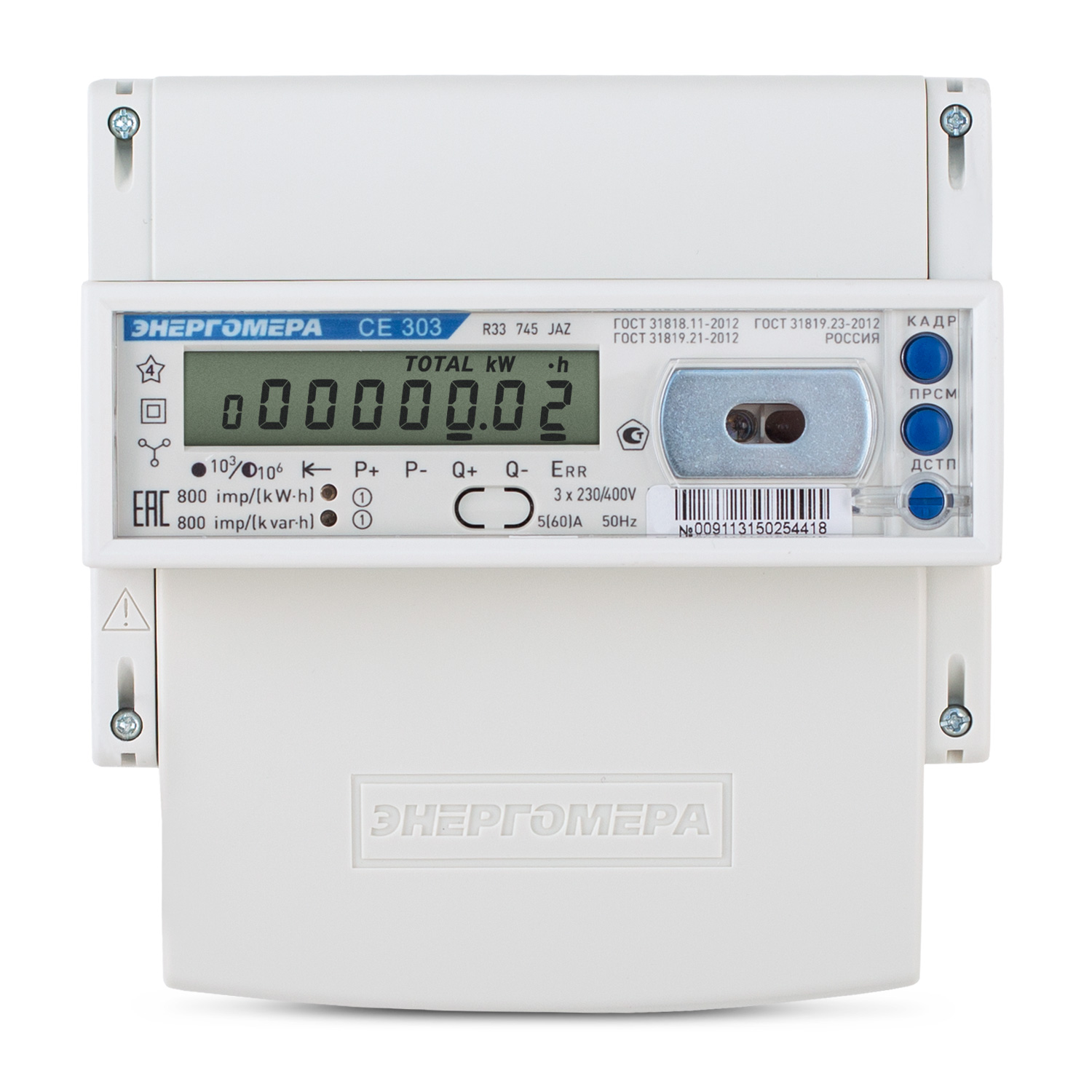

Счетчик электроэнергии CE303-R33
Счетчик электроэнергии является трехфазным трансформаторного или непосредственного включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока. Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Показатели

    Величины

    Класс точности по активной/реактивной энергии

    0,5S/0,5; 1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (10); 5 (60); 5 (100)

    Стартовый ток (чувствительность), мА

    20

    Частота измерительной сети, Гц

    50±2,5

    Число тарифов

    4

    Время усреднения профилей нагрузки, мин

    1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60

    Количество датчиков тока, шт

    3

    Диапазон рабочих температур, °С

    от минус 45 до плюс 65

    Габаритные размеры (ВхШхГ), не более, мм

    151,5 x 143 x 72,5

    Масса, не более, кг

    3

    Степень защиты по ГОСТ 14254-96

    IP51

    Габаритные размеры:

  • Характеристики надежности:

    • Средняя наработка на отказ - 220 000 часов.
    • Средний срок службы - 30 лет.
    • Межповерочный интервал - 10 лет.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

    Функциональные возможности:

    • Счетчик обеспечивает учет и вывод на индикацию:
      • количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 36 предыдущих месяцев;
      • количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 128 суток;
      • действующего тарифа и направления электроэнергии (отпуск, потребление);
      • максимальное значение активной и реактивной мощности за текущий и 36 прошедших месяцев раздельно по четырем тарифам.
    • Счетчик измеряет и показывает:
      • среднеквадратические значения фазных напряжений и токов;
      • активную и реактивную мощность.
    • Предусмотрена возможность задания следующих параметров:
      • текущего времени и даты;
      • разрешение/запрет перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
      • до 12-ти дат начала сезона;
      • до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
      • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
      • коэффициентов трансформации тока и напряжения;
      • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

    Счетчик обеспечивает:

    • Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
    • Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
    • Длительность хранения информации при отключении питании - не менее 10 лет.
    • Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
    • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
    • Индикацию данных на ЖК-индикаторе с заданной периодичностью
      (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
    • Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
    • Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
    • Защиту от внешних воздействий:
      • при наличии постоянной составляющей в сети;
      • при воздействии переменного магнитного поля;
      • при воздействии постоянного магнитного поля;
      • при изменении направления тока в фазах (вход-выход счетчика).
    • Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
    • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
    • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
    • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

    Нормативно-правовое обеспечение:

    • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
    • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
    • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
    • ГОСТ 31819.23-2012 (IEC 62053-23:2003)
    • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Счетчик электрической энергии CE 303 R33 543-JАZ

    Технические характеристики модификации:

    Модель

    CE303

    Тип корпуса

    R33

    Класс точности по активной/реактивной энергии

    0,5S/0,5

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (10)

    Интерфейсы:

    J

    Оптопорт

    A

    RS485

    Дополнительные функции:

    Z

    Расширенный набор параметров

    Счетчик электрической энергии CE 303 R33 745-JАZ

    Технические характеристики модификации:

    Модель

    CE303

    Тип корпуса

    R33

    Класс точности по активной/реактивной энергии

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (60)

    Интерфейсы:

    J

    Оптопорт

    A

    RS485

    Дополнительные функции:

    Z

    Расширенный набор параметров

    Счетчик электрической энергии CE 303 R33 746-JАZ

    Технические характеристики модификации:

    Модель

    CE303

    Тип корпуса

    R33

    Класс точности по активной/реактивной энергии

    1/1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Интерфейсы:

    J

    Оптопорт

    A

    RS485

    Дополнительные функции:

    Z

    Расширенный набор параметров
