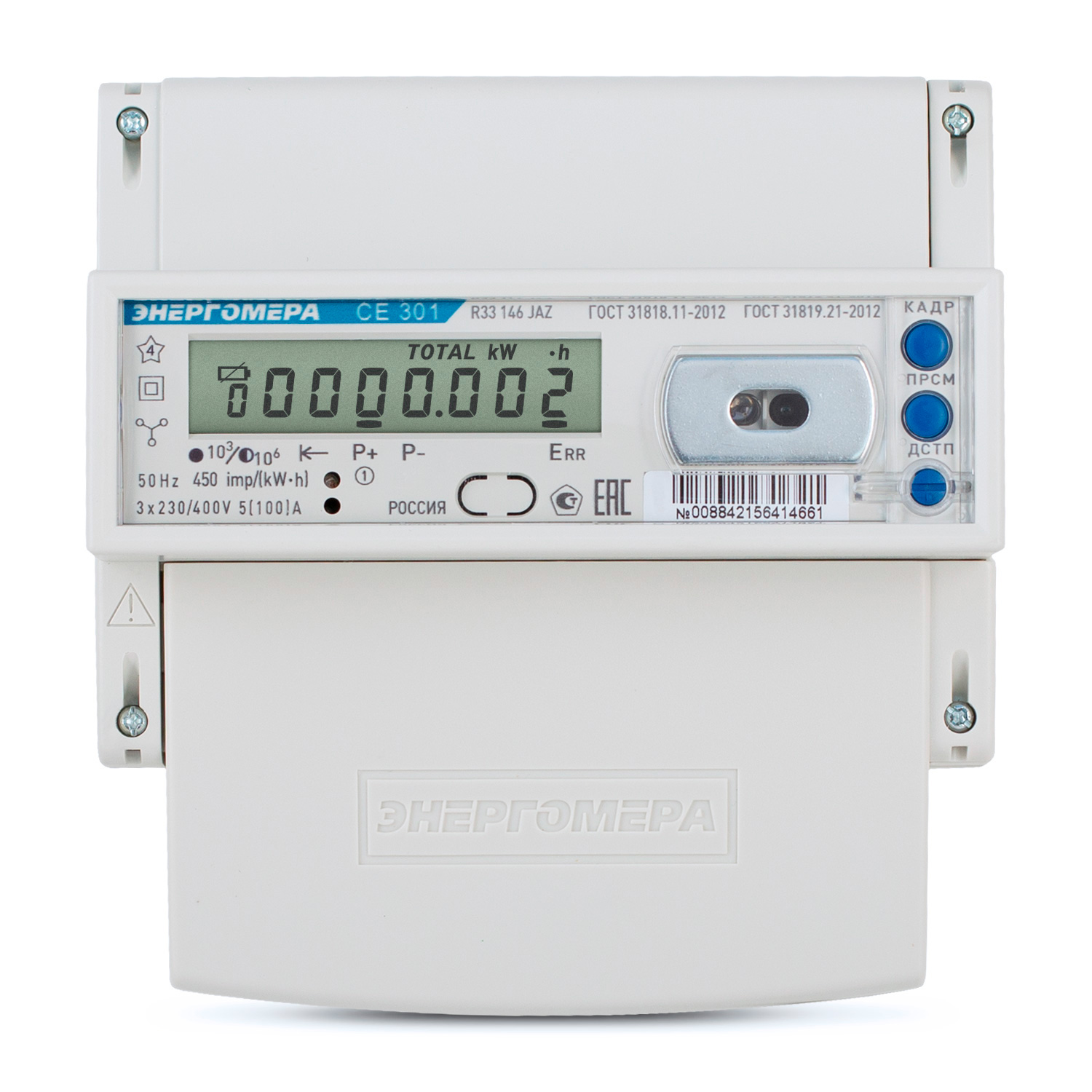

Счетчик электроэнергии CE301-R33
Счетчик электроэнергии устанавливается на din-рейку и в щиток (счетчик комплектуется двумя крышками). Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Организация многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Показатели

    Величины

    Класс точности по активной энергии

    0,5S; 1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (10); 5 (60); 5 (100)

    Частота измерительной сети, Гц

    50±2,5

    Число тарифов

    4

    Время усреднения профилей нагрузки, мин

    1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60

    Глубина хранения профиля (при времени усреднения 60 мин.), сутки

    256

    Количество датчиков тока, шт

    3

    Диапазон рабочих температур, °С

    от минус 40 до плюс 60

    Габаритные размеры (ВхШхГ), не более, мм

    113 x 143 х 72,5 (укороченная крышка); 151,5 x 143 х 72,5

    Масса, не более, кг

    3

    Степень защиты по ГОСТ 14254-96

    IP51

    Габаритные размеры:

  • Характеристики надежности:

    • Средняя наработка на отказ — 220 000 часов.
    • Межповерочный интервал — 10 лет.
    • Средний срок службы — 30 лет.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

    Функциональные возможности:

    Счетчик обеспечивает учет и вывод на индикацию:

    • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 36 предыдущих месяцев;
    • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 128 суток;
    • максимальное значение активной мощности, за текущий и 36 прошедших месяцев раздельно по четырем тарифам;
    • параметров сети.

    Счетчик обеспечивает задание следующих параметров:

    • текущего времени и даты;
    • разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
    • до 12 дат начала сезона;
    • до 12 зон суточного графика тарификации и до 36 графиков тарификации;
    • до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
    • коэффициентов трансформации тока и напряжения;
    • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

    Особенности электросчетчика:

    • Наличие оптического интерфейса.
    • Реле сигнализации превышения лимитов потребления.
    • Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
    • Интерфейс RS485.
    • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

    Счетчик обеспечивает:

    • Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
    • Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
    • Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
    • Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
    • Фиксацию 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
    • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
    • Точность измерений при изменении направления тока в фазной токовой цепи.
    • Управление нагрузкой с использованием внешнего коммутационного устройства.
    • Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
    • Индикацию данных на ЖКИ индикаторе с заданной периодичностью
      (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
    • Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
    • Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
    • Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
    • Сигнализацию об отклонении от лимитов по мощности и потреблению.
    • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
    • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

    Нормативно-правовое обеспечение:

    • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
    • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
    • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
    • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Счетчик активной электрической энергии трехфазный CE 301 R33 043-JAZ

    Технические характеристики модификации:

    Модель

    CE301

    Тип корпуса

    R33

    Класс точности по активной энергии

    0,5S

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (10)

    Интерфейсы:

    J

    Оптопорт

    A

    RS485

    Дополнительные функции:

    Z

    Расширенный набор параметров

    Счетчик активной электрической энергии трехфазный CE 301 R33 145-JAZ

    Технические характеристики модификации:

    Модель

    CE301

    Тип корпуса

    R33

    Класс точности по активной энергии

    1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (60)

    Интерфейсы:

    J

    Оптопорт

    A

    RS485

    Дополнительные функции:

    Z

    Расширенный набор параметров

    Счетчик активной электрической энергии трехфазный CE 301 R33 146-JAZ

    Технические характеристики модификации:

    Модель

    CE301

    Тип корпуса

    R33

    Класс точности по активной энергии

    1

    Номинальное напряжение, В

    3x230/400

    Базовый (максимальный) ток, А

    5 (100)

    Интерфейсы:

    J

    Оптопорт

    A

    RS485

    Дополнительные функции:

    Z

    Расширенный набор параметров
