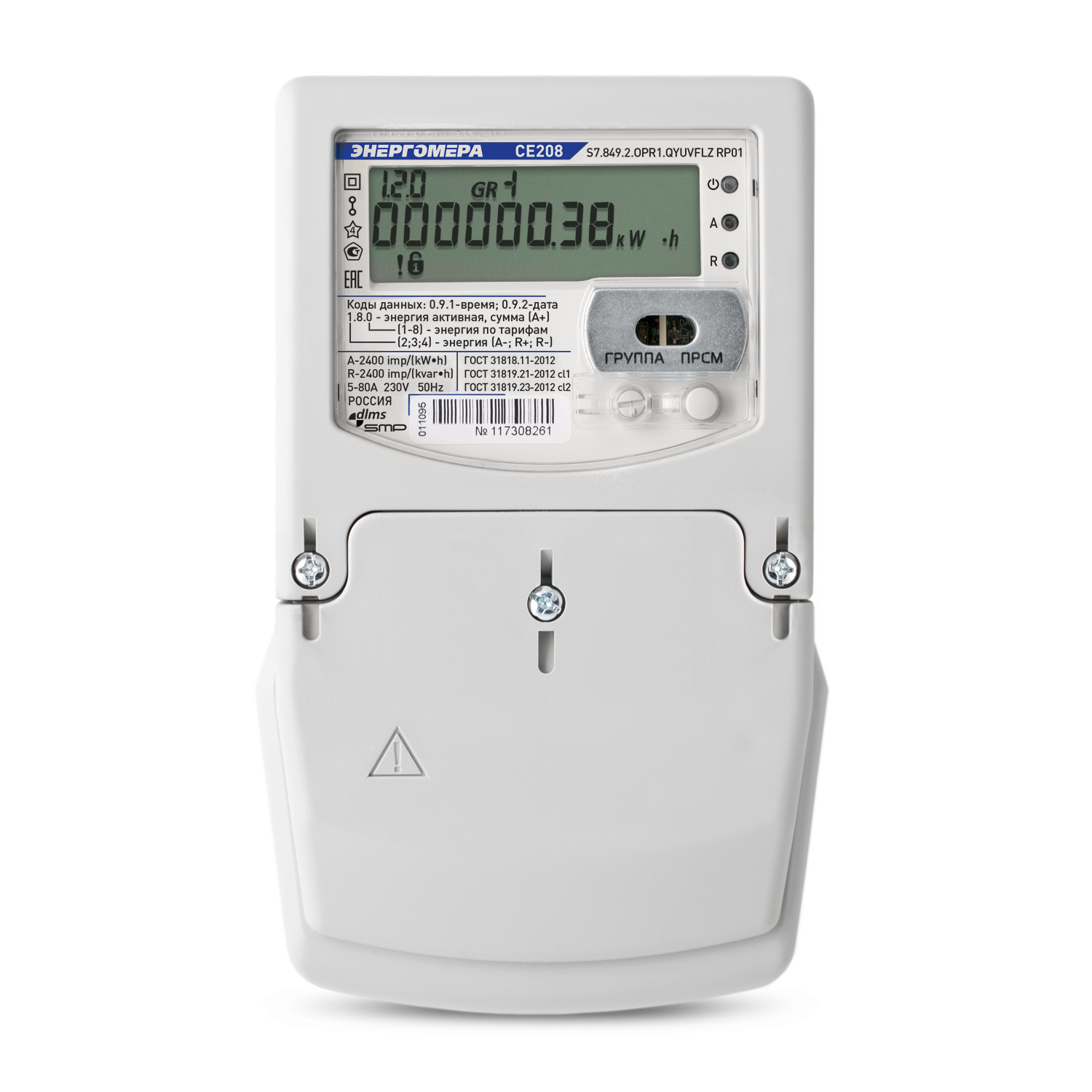

Счетчик электроэнергии CE208-S7 SMP

Счетчик предназначен для измерения активной и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, измерения и ведения массивов параметров однофазной сети, а также передачи данных, по интерфейсам связи в составе АИИС КУЭ.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (80)
Частота измерительной сети, Гц	50±2,5
Число тарифов	8
Время усреднения профилей нагрузки, мин	1, 3, 5, 10, 15, 30, 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	256
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур, °С	от минус 45 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм	213,3 х 122 х 73
Степень защиты по ГОСТ 14254-96	IP51;
Масса, не более, кг	0,8

Габаритные размеры:

Характеристики надежности
- Средняя наработка на отказ - 220000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Особенности счетчика:
- Наличие двух независимых каналов связи.
- Учет активной и реактивной энергий обоих направлений.
- Поддержка протоколов обмена ГОСТ IEC 61107-2011 и Smart Metering Protocol.
- Два датчика тока.
- Измерение показателей качества электроэнергии.
Функциональные возможности:
- Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
- Измерение показателей качества электроэнергии:
  - длительность и глубина провала напряжения;
  - длительность и величина перенапряжения.
- Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
- Измерение параметров сети:
  - частоты напряжения;
  - токов;
  - напряжений;
  - коэффициентов мощности;
  - активной мощности;
  - реактивной мощности;
  - полной мощности.
- Контроль потребляемой активной мощности.
- Контроль потребления активной энергии.
- Контроль напряжения питающей сети.
- Контроль частоты сети.
- Реле управления нагрузкой.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Ведение ретроспективы учета.
- Отображение информации на ЖКИ в соответствии с кодами OBIS.
- Подсветка ЖКИ.
- Самодиагностика.
Нормативно-правовое обеспечение
- Соответствует ГОСТ 31819.21-2012.
- Соответствует ГОСТ 31818.11-2012.
- Соответствует ГОСТ 31819.23-2012
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Счетчик электрической энергии однофазный многофункциональный CE208 S7.849.2.OPR1.QYUVFLZ RP01:

Техническиехарактеристики модификации:
Модель	CE208
Тип корпуса	S7
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (80)
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрале)
Интерфейсы:
O	Оптопорт
P	PLC
R1	Радиоинтерфейс со встроенной антенной
Дополнительные функции:
Q	Реле управления нагрузкой
Y	Два направления учета
U	Параметры сети
V	Электронная пломба крышки клеммной колодки
F	Датчик магнитного поля
L	Подсветка индикатора
Z	Расширенный набор параметров
RP01	Модуль связи

Руководство по эксплуатации

Руководство по эксплуатации (порядок снятия показаний)

Формуляр
