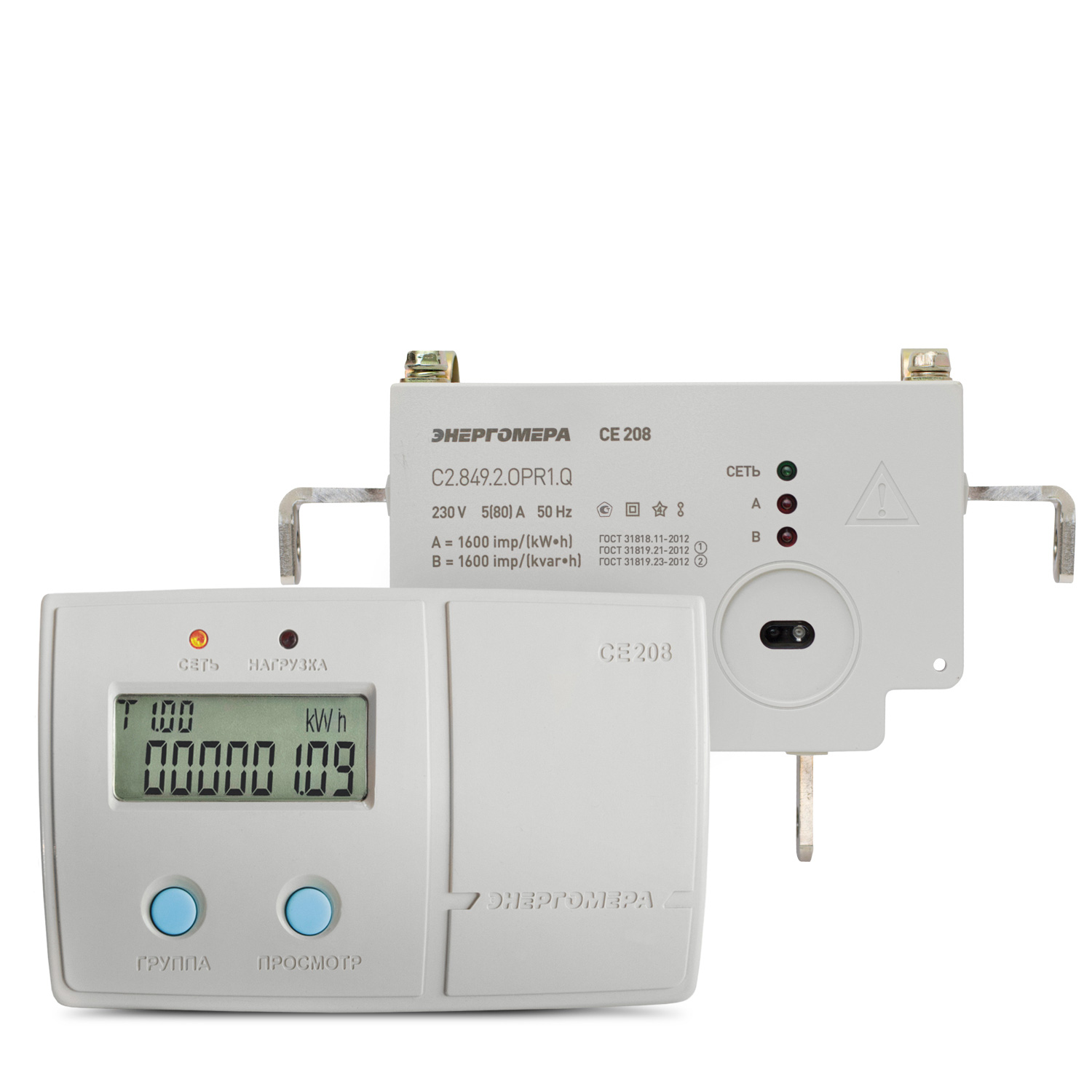

Счетчик электроэнергии CE208-C2

Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии. Конструктивно счетчик разделен на две части: измерительный блок и индикаторное устройство. Имеет в составе интерфейсы для подключения к АСКУЭ и индикаторному устройству.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (80)
Стартовый ток (чувствительность), мА	10
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Время усреднения профилей нагрузки, мин	130; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	360
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур для измерительного блока, °С	от минус 40 до плюс 70
Диапазон рабочих температур для индикаторного устройства, °С	от минус 20 до плюс 70
Габаритные размеры измерительный блок (ВхШхГ), не более, мм	130 х 200 х 53
Габаритные размеры индикаторное устройство (ВхШхГ), не более, мм	95 х 155 х 49
Степень защиты по ГОСТ 14254-96	IP64 – измерительный блок;
Масса, не более, кг	1

Габаритные размеры:

Характеристики надежности
- Средняя наработка на отказ — 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
- Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ208 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
- Индикаторное устройство снабжено шнуром с вилкой для включения в сеть при необходимости просмотра информации потребителем;
- Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
  - Текущее значение тока;
  - Текущее значение напряжения;
  - Текущее значение частоты сети;
  - Текущее значение мощности;
- Фиксация и хранение почасовых (получасовых) профилей нагрузки с глубиной хранения 360 (180) суток.
- Счетчик ведет учет по четырем тарифам с возможностью задания до восьми тарифных зон в одном суточном расписании;
- Доступ к параметрам и данным со стороны интерфейсов связи защищен паролем.
- Сигнализация отклонения от лимитов по мощности и потреблению, фиксация максимального значения мощности для каждого тарифа в течение месяца и контроль превышения лимита для выдачи счетчиком команды на срабатывание внутреннего реле;
- Счетчик обеспечивает отключение/включение внутреннего реле через интерфейсы удаленного доступа, через заданный промежуток времени;
- Счетчик позволяет задать до 8 различных суточных расписаний переключений тарифов и до 8 сезонных программ.
- Счетчик позволяет задать до 20 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации принятой в сезонной программе.
- Счетчик позволяет задавать до двух таблиц тарификации (основная и резервная) и дату перехода на резервную таблицу.
- Счетчик ведет архивы тарификации по 4 тарифам суммарной учтенной активной энергии:
Нормативно-правовое обеспечение
- Соответствует ГОСТ-31818.11
- Соответствует ГОСТ-31819.21
- Соответствует ГОСТ-31819.23
- Сертифицирован и внесен в Государственный реестр средств измерений РФ
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Счетчик электрической энергии однофазный многофункциональный CE208 С2.849.2.OPR1.QD:

Техническиехарактеристики модификации:
Модель	CE208
Тип корпуса	C2
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (80)
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрале)
Интерфейсы:
O	Оптопорт
P	PLC
R1	Радиоинтерфейс со встроенной антенной
Дополнительные функции:
Q	Реле управления нагрузкой
D	Внешнее индикаторное устройство

Руководство по эксплуатации

Руководство по эксплуатации (порядок снятия показаний)

Формуляр
