Показатели |
Величины |
|
Класс точности по активной/реактивной энергии |
1/2 |
|
Номинальное напряжение, В |
230 |
|
Базовый (максимальный) ток, А |
5 (80) |
|
Стартовый ток (чувствительность), мА |
10 |
|
Частота измерительной сети, Гц |
50±2,5 |
|
Число тарифов |
4 |
|
Время усреднения профилей нагрузки, мин |
1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
|
Глубина хранения профиля (при времени усреднения 60 мин.), сутки |
128 |
|
Датчик тока |
Шунт |
|
Количество измерительных элементов |
Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
|
Диапазон рабочих температур, °С |
от минус 40 до плюс 70 |
|
Габаритные размеры (ВхШхГ), не более, мм |
129 x 90 x 62 |
|
Масса, не более, кг |
1 |
Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet.
Измерение показателей качества электроэнергии по классу «S»:
Измерение параметров сети:Измерение тока в нулевом проводе.
Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
Контроль наличия внешнего переменного и постоянного магнитного поля.
Защита информации.
Защита от несанкционированного доступа.
Фиксирование несанкционированного доступа к прибору.
Объем журнала событий превышает 500 записей.
Датчик магнитного поля.
Журналы событий.
Самодиагностика.
Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
Отображение на ЖКИ.
Даты и времени.
Потребленной энергии суммарно и по тарифам.
Активной и реактивной мощности, напряжения, тока и частоты.
Энергии на конец последнего расчетного периода суммарно и по тарифам.
Режима приема и отдачи электрической энергии.
Факта нарушения индивидуальных ПКЭ.
Небаланса токов в фазном и нулевом проводе.
Вскрытие электронных пломб.
Факт события воздействия магнитом.
Индикатор функционирования.
Корректировка даты, времени, часового пояса.
Изменение тарифного расписания.
Изменение состава и последовательности вывода индикации на ЖКИ.
Программирование параметров фиксации индивидуальных ПКЭ.
Изменение даты расчетного периода.
Изменение паролей доступа и ключей шифрования.
Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.
Средняя наработка на отказ - 280000 часов.
Межповерочный интервал - 16 лет.
Средний срок службы - 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет.
ГОСТ 31818.11-2012.
ГОСТ 31819.21-2012.
ГОСТ 31818.23-2012.
ГОСТ 32144-2013.
ГОСТ 30804.4.30-2013.
ГОСТ Р 58940-2020.
Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Соответствует требования технического регламента Таможенного Союза.
Встроенное программное обеспечение счетчика электроэнергии однофазного многофункционального СЕ207 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении реализованы все перечисленные функциональные возможности счетчика.

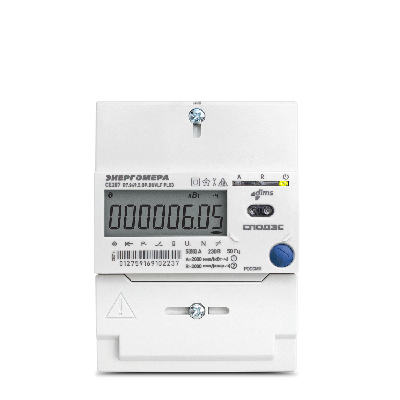

Счетчик электрической энергии однофазный многотарифный CE207 R7.849.2.OA.QUVLF:
Артикул счетчика: 101002009012632
|
Технические характеристики модификации: |
|
|
Модель |
CE207 |
|
Тип корпуса |
R7 |
|
Класс точности по активной/реактивной энергии |
1/2 |
|
Номинальное напряжение, В |
230 В |
|
Базовый (максимальный) ток, А |
5 (80) А |
|
Количество измерительных элементов |
Счетчик с двумя датчиками тока (в цепи фазы и нейтрале) |
|
Интерфейсы: |
|
|
O |
Оптопорт |
|
А |
RS485 |
|
Дополнительные функции: |
|
|
Q |
Реле управления нагрузкой |
|
U |
Параметры качества электрической сети |
|
V |
Электронная пломба корпуса и крышки клеммной колодки |
|
L |
Подсветка индикатора |
|
F |
Датчик магнитного поля |
Счетчик электрической энергии однофазный многотарифный CE207 R7.849.2.OG.QUVLF GS01:
Артикул счетчика: 101002009012633
|
Технические характеристики модификации: |
|
|
Модель |
CE207 |
|
Тип корпуса |
R7 |
|
Класс точности по активной/реактивной энергии |
1/2 |
|
Номинальное напряжение, В |
230 В |
|
Базовый (максимальный) ток, А |
5 (80) А |
|
Количество измерительных элементов |
Счетчик с двумя датчиками тока (в цепи фазы и нейтрале) |
|
Интерфейсы: |
|
|
O |
Оптопорт |
|
G |
GSM / GPRS |
|
Дополнительные функции: |
|
|
Q |
Реле управления нагрузкой |
|
U |
Параметры качества электрической сети |
|
V |
Электронная пломба корпуса и крышки клеммной колодки |
|
L |
Подсветка индикатора |
|
F |
Датчик магнитного поля |
|
GS01 |
Модуль связи |
Счетчик электрической энергии однофазный многотарифный CE207 R7.849.2.OP.QUVLF PL03:
Артикул счетчика: 101002009012759
|
Технические характеристики модификации: |
|
|
Модель |
CE207 |
|
Тип корпуса |
R7 |
|
Класс точности по активной/реактивной энергии |
1/2 |
|
Номинальное напряжение, В |
230 В |
|
Базовый (максимальный) ток, А |
5 (80) А |
|
Количество измерительных элементов |
Счетчик с двумя датчиками тока (в цепи фазы и нейтрале) |
|
Интерфейсы: |
|
|
O |
Оптопорт |
|
P |
PLC |
|
Дополнительные функции: |
|
|
Q |
Реле управления нагрузкой |
|
U |
Параметры качества электрической сети |
|
V |
Электронная пломба корпуса и крышки клеммной колодки |
|
L |
Подсветка индикатора |
|
F |
Датчик магнитного поля |
|
PL03 |
Модуль связи |
