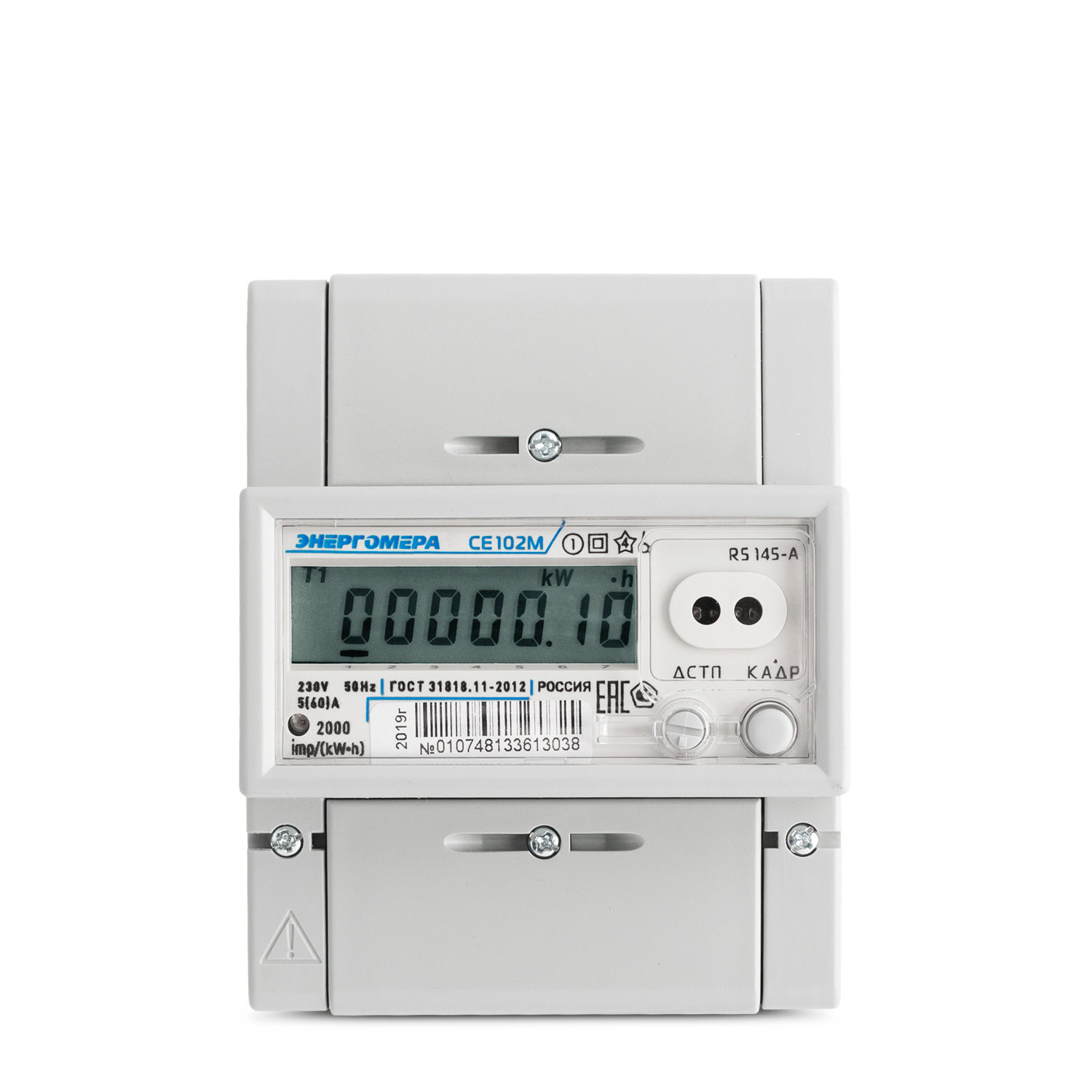

Счетчик электроэнергии CE102M-R5

Однофазный электросчетчик многотарифный серии «СЕ». Устанавливается на DIN-рейку. Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через оптический интерфейс или RS485. Возможность считывания накопленных показаний при отсутствии напряжения сети, а также измерения и отображения на дисплее параметров сети.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Стартовый ток (чувствительность), мА	10
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Датчик тока	Шунт
Диапазон рабочих температур, °С	от минус 45 до плюс 75
Габаритные размеры (ВхШхГ), не более, мм	110 х 89 х 72,5
Масса, не более, кг	1
Степень защиты по ГОСТ 14254-96	IP51

Габаритные размеры:

Характеристики надежности:
- Средняя наработка на отказ – 220000 часов.
- Межповерочный интервал — 10 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Особенности электросчетчика:
- Отображение показаний при отсутствии напряжения питания.
- Измерение и отображение параметров сети (ток, напряжение, частота).
- Энергонезависимая память.
- Подсветка индикатора.
- Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
- Наличие оптопорта или RS485.
- Защита памяти и памяти программ от несанкционированных изменений.
- Малое собственное энергопотребление.
Нормативно-правовое обеспечение:
- Соответствует ГОСТ 31818.11-2012 (IEC 62058-11-2012);
- Соответствует ГОСТ 31819.21-2012 (IEC 62058-21-2012).

Счетчик активной электрической энергии однофазный многотарифный CE102M R5 145-A

Артикул счетчика: 101002003010748

Технические характеристики модификации:
Модель	CE102M
Тип корпуса	R5.1
Класс точности	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
A	RS485

Счетчик активной электрической энергии однофазный многотарифный CE102M R5 145-J

Артикул счетчика: 101002003010515

Технические характеристики модификации:
Модель	CE102M
Тип корпуса	R5.1
Класс точности	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
J	Оптопорт

Руководство по эксплуатации

Руководство по эксплуатации (порядок снятия показаний)

Формуляр
