Назначение и область применения:

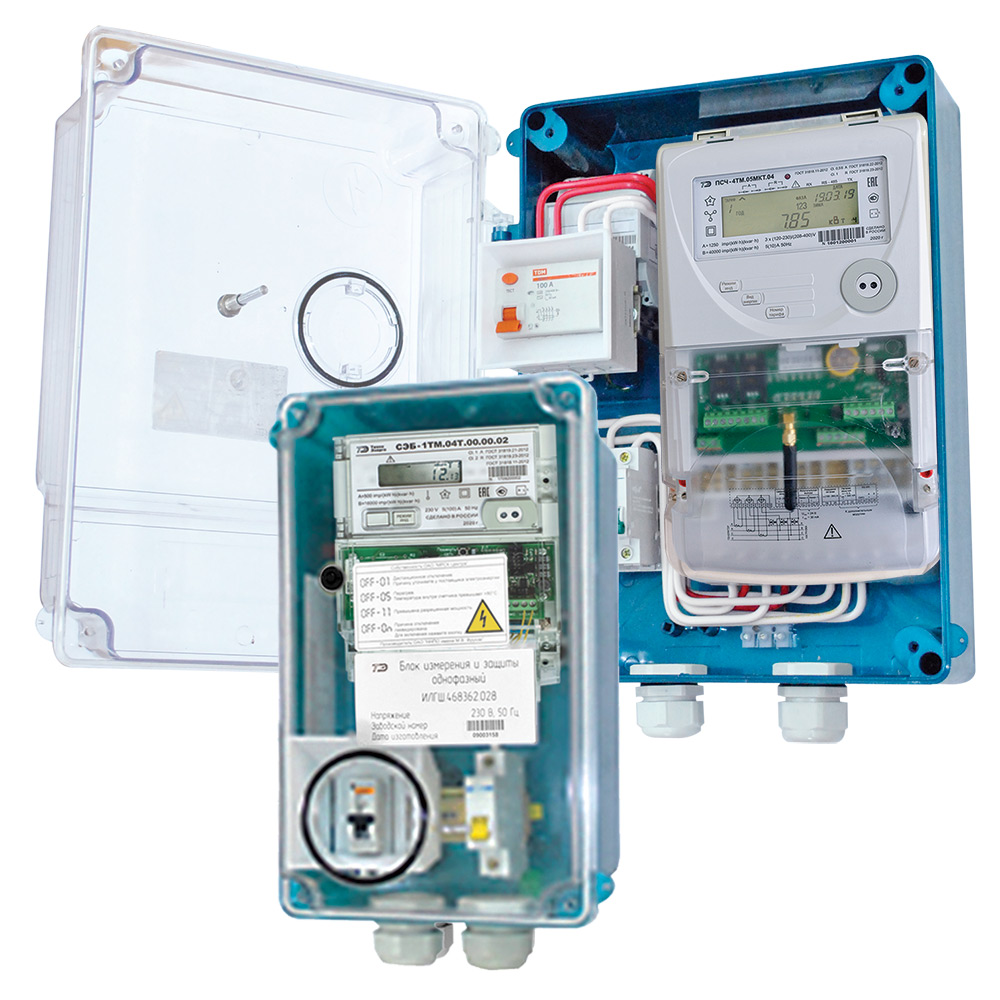

Блок БИЗ 1Ф предназначен для распределения и учета электроэнергии, а также защиты отходящих линий при перегрузках и коротких замыканиях в однофазных сетях переменного тока частотой 50 Гц с системами заземления TN-S (фазный, нулевой рабочий и нулевой защитный проводники).

Блок БИЗ 3Ф предназначен для распределения и учета электроэнергии, а также защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных сетях переменного тока частотой 50 Гц с системами заземления TN-S (фазный, нулевой рабочий и нулевой защитный проводники).

Блоки устанавливаются внутри или снаружи (на фасаде) жилых, административных зданий, коттеджей, дачных домов, торговых киосков и других сооружений, включая металлические с повышенными требованиями электробезопасности, а также на опорах линий электропередач.

Блоки измерения и защиты обеспечивают:

• контроль показаний приборов учета и состояния коммутирующей аппаратуры;
• снятие показаний счетчика электроэнергии без необходимости присутствия абонента;
• защиту установленных в нем приборов от неблагоприятных внешних факторов;
• защиту от несанкционированного доступа к счетчикам электроэнергии и автоматическим выключателям;
• защиту от перегрузок по току и коротких замыканий в цепях потребителя;
• доступ для отключения потребителя или повторного включения без открывания корпуса и вскрытия пломбы.

Блоки измерения и защиты могут использоваться автономно или в составе автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ).

Комплектация:

БИЗ 1Ф:

• счетчик электроэнергии многофункциональный (СЭБ-1ТМ.03Т, СЭБ-1ТМ.04Т, ТЕ1000): номинальный (максимальный) ток – 5 (80) А; реле отключения нагрузки; интерфейсы связи – оптопорт, PLC, GSM, ZigBee;
• выключатель нагрузки BH102-1Р-100А;
• выключатель автоматический BА101-1Р-063А-С.

БИЗ 3Ф:

• счетчик электроэнергии многофункциональный (ПСЧ-4ТМ.05МНТ, ПСЧ-4ТМ.06Т, ТЕ2000): номинальный (максимальный) ток – 5 (100) А; реле отключения нагрузки; интерфейсы связи – оптопорт, PLC, GSM, ZigBee;
• выключатель нагрузки BH102-1Р-100А;
• выключатель автоматический BА101-1Р-063А-С.

Особенности корпусов блоков
Для производства блоков измерения и защиты используется высококачественное полимерное сырье, которое обладает исключительной химической стойкостью и прочностью, обеспечивающее такие параметры, как:

• огнестойкость;
• электробезопасность;
• твердость;
• ударопрочность;
• стойкость к перепадам температур;
• стойкость к ультрафиолетовым лучам и солнечной радиации.

При использовании устройства защитного отключения блоки обеспечивают защиту от поражения электрическим током вследствие случайного прикосновения к токоведущим частям или к открытым нетоковедущим элементам оборудования, которые оказались под напряжением из-за повреждения изоляции. БИЗ предотвращают возникновение пожара при недопустимых токах и сверхтоках утечки на землю.

Все детали блока изготавливаются из материалов, способных выдерживать электрические, тепловые и механические нагрузки, а также воздействия различных климатических факторов в случае наружной установки.
