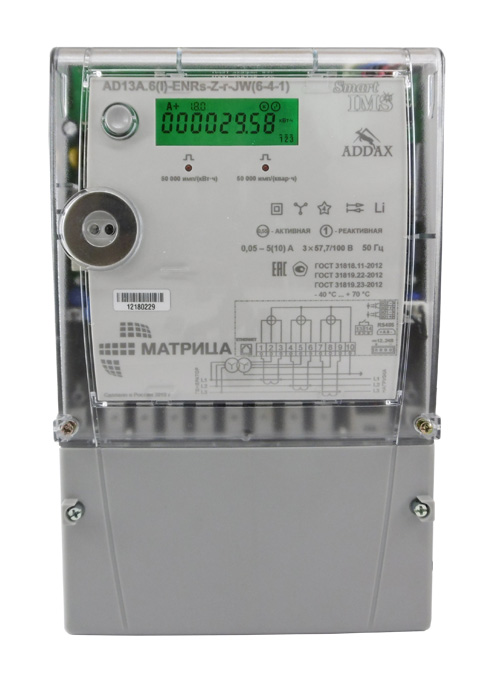

Счетчик электроэнергии AD13A.6(I)-ENRs-Z-r-JW (6-4-1)
Трехфазный счётчик электроэнергии трансформаторного включения AD13A.6(I)-ENRs-Z-r-JW (6-4-1) предназначен для измерения потребляемой электрической энергии.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Класс точности:

    - активная энергия

    0,5S

    - реактивная энергия

    1

    Постоянная счетчика:

    - активная энергия

    50 000 имп/(кВт∙ч)

    - реактивная энергия

    50 000 имп/(кВАр∙ч)

    Чувствительность:

    - активная энергия

    0,005 А

    - реактивная энергия

    0,01 А

    Минимальный ток:

    - активная энергия

    0,05 А

    - реактивная энергия

    0,1 А

    Номинальный ток

    5 А

    Максимальный ток

    10 А

    Номинальное напряжение и рабочий диапазон

    3х57,7/100 В ± 20 %

    Частота сети

    50 Гц

    Мощность, потребляемая цепью тока, не более:

    0,05 В∙А

    Мощность, потребляемая цепью напряжения, не более:

    - активная

    1,0 Вт (11 В∙А)

    - полная

    1,5 В∙А

    Коммуникационные интерфейсы

    RS-485 для связи с УСПД RTR или подключения дополнительного коммуникационного модуля;

    оптический порт;

    разъем RJ-45 интерфейса Ethernet

    Датчики

    вскрытия корпуса, вскрытия клеммника, датчик магнитного поля

    Число тарифов в расписании, не более

    6

    Число переключений между тарифами в сутки, не более

    24

    Погрешность часов в сутки при + 25 °С, не более

    ± 0,5 с/сут

    Интервал между поверками

    16 лет

    Степень защиты оболочкой

    IP54

    Тип подключения

    трансформаторного включения цепей тока

    Сроки службы прибора учета:

    - срок службы батарейки, не менее

    16 лет

    - средний срок службы, не менее

    30 лет

    - средняя наработка на отказ счетчика, не мене

    230 000 ч

    Габаритные размеры

    (280×180×68) мм

    Масса, не более

    1,4 кг

     Габаритные и установочные размеры счетчика:

    gabarit2 12 12 30 1

  • Трехфазный счётчик электроэнергии трансформаторного включения AD13A.6(I)-ENRs-Z-r-JW (6-4-1). Он предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения и ряда других параметров в трехфазных сетях переменного тока напряжением более 0,4 кВ с использованием измерительных трансформаторов напряжения и трансформаторов тока.  Счётчик позволяет осуществлять централизованный сбор информации по двухпроводной линии RS-485.

     Счетчик подключается, либо к интерфейсу RS-485 УСПД RTR8А, либо к интерфейсу RS-485 счетчика, к которому подключен коммуникационный GPRS - RS-485 модуль. Таким образом, к одному коммуникационному модулю может быть подключено до 256 приборов учета. Альтернативный канал связи организуется c помощью технологии пакетной передачи данных по сети Ethernet.

  • Схема подключения счетчика:

    shemaAD13A.6 4 1 Rs
