Класс точности: |
|
|
- активная энергия |
0,5S |
|
- реактивная энергия |
1 |
|
Постоянная счетчика: |
|
|
- активная энергия |
10 000 имп/(кВт∙ч) |
|
- реактивная энергия |
10 000 имп/(кВАр∙ч) |
|
Чувствительность: |
|
|
- активная энергия |
0,005 А |
|
- реактивная энергия |
0,01 А |
|
Минимальный ток: |
|
|
- активная энергия |
0,05 А |
|
- реактивная энергия |
0,1 А |
|
Номинальный ток |
5 А |
|
Максимальный ток |
10 А |
|
Номинальное напряжение и рабочий диапазон |
3х230/400 В ± 20 % |
|
Частота сети |
50 Гц |
|
Мощность, потребляемая цепью тока, не более: |
0,1 В∙А |
|
Мощность, потребляемая цепью напряжения, не более: |
|
|
- активная |
1,2 Вт |
|
- полная |
4,0 В∙А |
|
Коммуникационные интерфейсы |
- RS-485 для связи с УСПД RTR или подключения дополнительного коммуникационного модуля; |
|
Датчики |
вскрытия корпуса, вскрытия клеммника, магнитного поля |
|
Число тарифов в расписании, не более |
6 |
|
Число переключений между тарифами в сутки, не более |
24 |
|
Погрешность часов в сутки при + 25 °С, не более |
± 0,5 с/сут |
|
Интервал между поверками |
16 лет |
|
Степень защиты оболочкой |
IP54 |
|
Сроки службы прибора учета: |
|
|
- срок службы батарейки, не менее |
16 лет |
|
- средний срок службы, не менее |
30 лет |
|
- средняя наработка на отказ счетчика, не мене |
230 000 ч |
|
Габаритные размеры |
(280×180×68) мм |
|
Масса, не более |
1,4 кг |

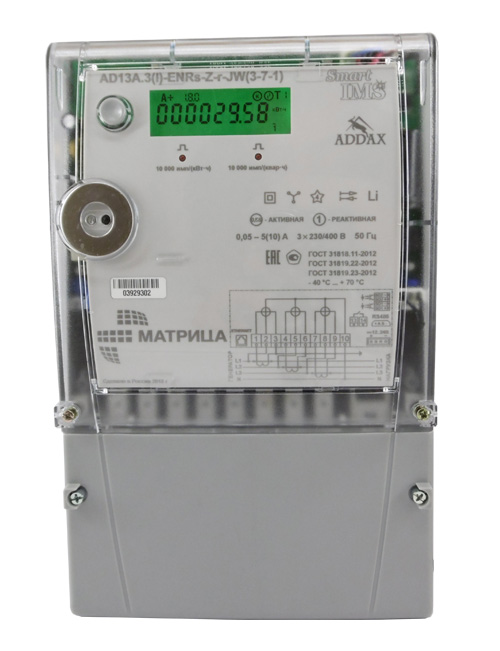

Счетчик электрической энергии трансформаторного включения AD13A.3(I)-ENRs-Z-r-JW (3-7-1). Он предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения и ряда других параметров в трехфазных сетях переменного тока напряжением 3х230/400 В. Счётчик позволяет осуществлять централизованный сбор информации по двухпроводной линии RS-485.
Счетчик подключается, либо к интерфейсу RS-485 УСПД RTR8А, либо к интерфейсу RS-485 счетчика, к которому подключен коммуникационный GPRS - RS-485 модуль. Таким образом, к одному коммуникационному модулю может быть подключено до 256 приборов учета. Альтернативный канал связи организуется c помощью технологии пакетной передачи данных по сети Ethernet.
