Счетчик электроэнергии AD13A.2(I)-BL-G-R2r-TW (2-5-1)

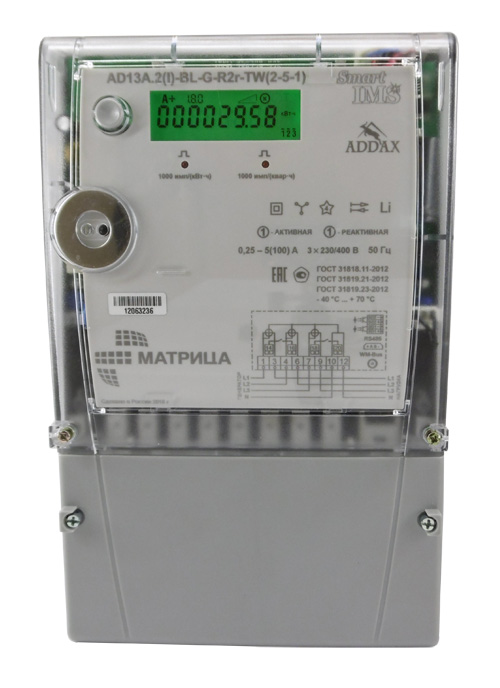

Трехфазный счётчик электрической энергии прямого включения AD13A.2(I)-BL-G-R2r-TW (2-5-1)
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Класс точности:
    - активная энергия
    - реактивная энергия

    1
    1

    Постоянная счетчика:
    - активная энергия
    - реактивная энергия

    1 000 имп/(кВт∙ч)
    1 000 имп/(кВАр∙ч)

    Чувствительность:

    активная и реактивная энергия

    0,02 А

    Минимальный ток:

    активная и реактивная энергия

    0,25 А

    Базовый ток

    5 А

    Максимальный ток

    100 А

    Номинальное напряжение и рабочий диапазон

    3х230/400 В ± 20 %

    Частота сети

    50 Гц

    Мощность, потребляемая цепью тока, не более:

    0,1 В∙А

    Мощность, потребляемая цепью напряжения, не более:

    активная

    полная

    1,3 Вт

    11,0 В∙А

    Коммуникационные интерфейсы

    - PLC LV (силовая линия 0,4 кВ) для связи с УСПД RTR;

    - оптический порт;

    - GPRS - RS-485 модуль под крышкой клеммника;

    - беспроводной Wireless M-Bus (868 МГц)

    Датчики

    - вскрытия корпуса,
      - вскрытия клеммника,
      - магнитного поля,
      - датчик диф. тока

    Число тарифов в расписании, не более

    6

    Число переключений между тарифами в сутки, не более

    24

    Погрешность часов в сутки при + 25 °С, не более

    ± 0,5 с/сутки

    Интервал между поверками

    16 лет

    Степень защиты оболочкой

    IP54

    Сроки службы прибора учета:

    срок службы батарейки, не менее

    средний срок службы, не менее

    средняя наработка на отказ счетчика, не менее

    16 лет

    30 лет

    230 000 ч



    Габаритные размеры

    (280×180×68) мм

    Масса, не более

    1,9 кг

    Габаритные и установочные размеры счетчика:

     gabarit2 12 12 30 1

  • Счётчик электрической энергии трехфазный AD13A.2(I)-BL-G-R2r-TW (2-5-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения и ряда других параметров в трехфазных сетях переменного тока напряжением 3х230/400 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ или по GPRS. Также счётчик обладает дополнительным коммуникационным интерфейсом WM-Bus.

  • Схема подключения счетчика:

    shemaAD13A.2I BLRs 2 5 1
