Класс точности: |
1 |
|
Постоянная счетчика:активная энергия |
1 000 имп/(кВт∙ч) |
|
Чувствительность: активная энергия реактивная энергия |
0,02 А 0,025 А
|
|
Минимальный ток: активная и реактивная энергия |
0,25 А |
|
Базовый ток |
5 А |
|
Максимальный ток |
80 А |
|
Номинальное напряжение и рабочий диапазон |
230 В ± 20 % |
|
Номинальная частота сети |
50 Гц |
|
Мощность, потребляемая цепью тока, не более: |
0,1 В∙А |
|
Мощность, потребляемая цепью напряжения, не более: активная полная |
1,6 Вт 10,0 В∙А
|
|
Коммуникационные интерфейсы |
- PLC LV (силовая линия 0,4 кВ) для связи с УСПД RTR; - оптический порт для локального параметрирования; - RS-485 для подключения к УСПД RTR или к счетчику с GSM/GPRS - RS-485 коммуникационным модулем |
|
Датчики |
вскрытия объединенной крышки корпуса и клеммника, магнитного поля (датчик Холла), датчик тока в цепи нейтрали (определение диф. тока) |
|
Число тарифов в расписании, не более |
6 |
|
Число переключений между тарифами в сутки, не более |
24 |
|
Погрешность часов в сутки при + 25 °С, не боле |
± 0,5 с/сутки |
|
Интервал между поверками |
16 лет |
|
Степень защиты оболочкой |
IP54 |
|
Сроки службы прибора учета: срок службы батарейки, не менее средний срок службы, не менее средняя наработка на отказ счетчика, не менее |
16 лет 30 лет 230 000 ч
|
|
Габаритные размеры |
(205×130×54) мм |
|
Масса, не более |
0,7 кг |

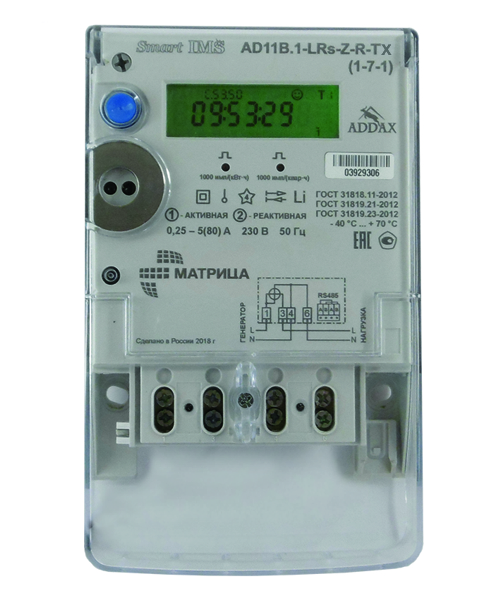

Счетчик электроэнергии AD11В.1-LRs-Z-R-TX (1-7-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки мгновенной активной, реактивной, полной мощности и ряда других параметров в однофазных сетях переменного тока напряжением 230 В.
Прибор учета позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ или по двухпроводной линии RS-485.
Счетчик обладает единой неразборной прозрачной крышкой корпуса и крышкой клеммника.
