Класс точности: |
|
|
- активная энергия |
1 |
|
- реактивная энергия |
2 |
|
Постоянная счетчика: |
|
|
- активная энергия |
1 000 имп/(кВт∙ч) |
|
- реактивная энергия |
1 000 имп/(кВАр∙ч) |
|
Чувствительность: |
|
|
- активная энергия |
0,02 А |
|
- реактивная энергия |
0,025 А |
|
Минимальный ток: |
0,25 А |
|
Базовый ток |
5 А |
|
Максимальный ток |
80 А |
|
Номинальное напряжение и рабочий диапазон |
230 В ± 20 % |
|
Частота сети |
50 Гц |
|
Мощность, потребляемая цепью тока, не более: |
0,1 В∙А |
|
Мощность, потребляемая цепью напряжения, не более: активная полная |
1,6 Вт 10,0 В∙А |
|
Коммуникационные интерфейсы |
- PLC LV (силовая линия 0,4 кВ) для связи с УСПД RTR; - оптический порт для локального параметрирования; - беспроводной Wireless M-Bus (868 МГц) для связи с CIU8.B-2-1 |
|
Число тарифов в расписании, не более |
6 |
|
Число переключений между тарифами в сутки, не более |
24 |
|
Погрешность часов в сутки при + 25 °С, не более |
± 0,5 с/сутки |
|
Интервал между поверками |
16 лет |
|
Степень защиты оболочкой |
IP65 |
|
Сроки службы прибора учета: срок службы батарейки, не менее средний срок службы, не менее средняя наработка на отказ счетчика, не менее |
16 лет 30 лет 230 000 ч |
|
Габаритные размеры |
(134×132×75) мм |
|
Масса, не более |
0,9 кг |

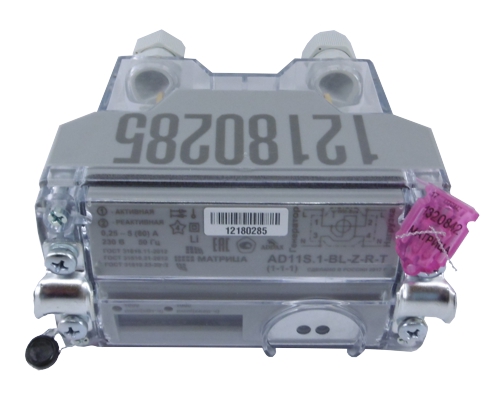

Однофазный счетчик - Split AD11S.1-BL-Z-R-T (1-1-1) Он предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения сети и ряда других параметров в однофазных сетях переменного тока напряжением 230 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ и может использоваться в системе АИИС «Матрица». Счетчике присутствует силовым реле.
Split-счетчик подключается непосредственно в разрыв провода, подсоединяющего абонента к сети электроснабжения. Split-счетчик AD11S.1-BL-Z-R-T (1-1-1) может быть установлен двумя способами: подвешиваться на отводящем проводе за специальные проушины, расположенные на лицевой поверхности счетчика, или прибор учета может быть установлен непосредственно на опоре ЛЭП (на кронштейне). Такой монтаж позволяет ограничить доступ потребителя к прибору учета и исключает несанкционированные подключения. Для отображения информации о потреблении электрической энергии применяется пользовательский дисплей CIU8.В-2-1.
