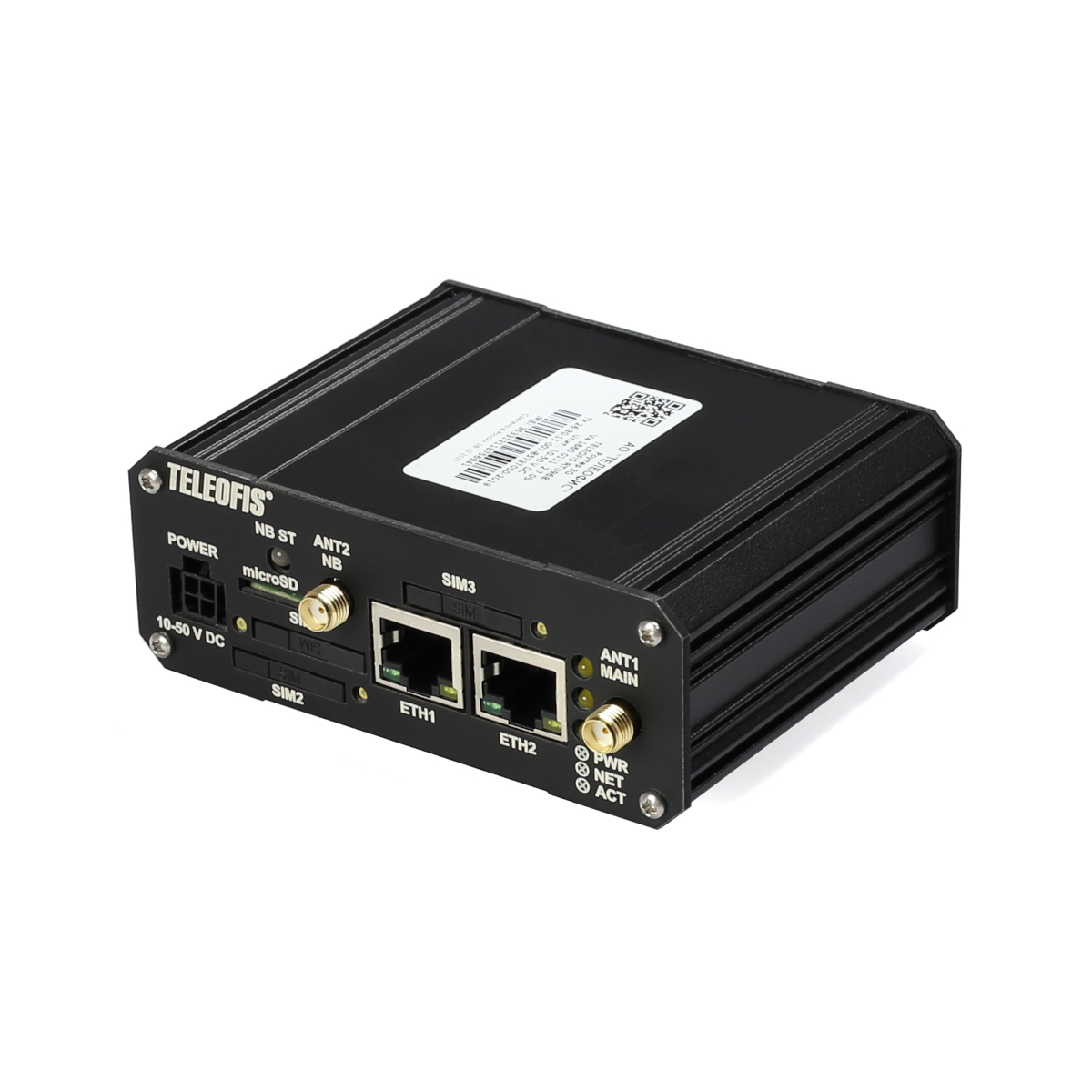

4G/NB-IoT роутер TELEOFIS RTU1068 V4
Серия роутеров 4G/NB-IoT для высокоскоростного проводного и беспроводного подключения коммерческих и промышленных объектов к сети Интернет. Подходят для решения широкого спектра задач промышленной автоматизации и телеметрии.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Параметры GSM модуля

    Тип модуля 4G

    SIMCom SIM7600E-H

    Поддерживаемые стандарты связи

    LTE, HSPA+, UMTS, EDGE, GPRS

    Скорость передачи данных по 4G (DL/UL)

    150Мбит/с / 50Мбит/с (в реальных условиях скорость составит не более 30Мбит/c)

    Диапазоны частот

    LTE-FDD B1/B3/B5/B7/B8/B20, LTE-TDD B38/B40/B41, UMTS/HSPA+ B1/B5/B8, GSM/GPRS/EDGE B3/B8

    Параметры NB-IoT модуля

    Модуль NB-IoT

    SIMCom SIM7020E

    Скорость передачи данных по NB-IoT

    26.15Кбит/с (DL) / 62.5Кбит/с (UL)

    Диапазоны частот NB-IoT

    LTE B1/B3/B5/B8/B20/B28

    Функциональные характеристики

    Сетевые службы

    NAT, Firewall, OpenVPN, VLAN, TinyProxy, NAPT

    Поддерживаемые протоколы

    TCP, UDP, SSL/TLS, HTTP/HTTPS, IPv4/IPv6, IPSec, PPPoE, PPP, ICMP, SSH, DHCP, Telnet, NTP, DNS

    VPN туннели

    L2TPv2, v3, IPsec, OpenVPN, GRE, PPTP

    Количество SIM-карт

    х3

    Операционная система

    OpenWrt® Chaos Calmer 15.05.1, ядро Linux 3.18.29

    Сторожевой таймер WatchDog

    Есть

    Проводные интерфейсы

    RS-232

    x1, разъём – разрывной клеммник

    RS-485

    x2 неизол. (изол. — опция), разъём — разрывной клеммник

    Ethernet

    x2, 10/100 Мбит, RJ-45

    Линии ввода-вывода I/O

    x4. Режимы: 1. Измерение напряжения: макс. подаваемое напряжение на вход - 50В; макс. измеряемое - 24В. 2. Управление нагрузкой: макс. ток (на один канал) - 60 мА

    USB

    USB Host, type A

    Аппаратная платформа

    Процессор

    i.MX287 454МГц

    Оперативная память

    128 Мб DDR2

    Flash-память

    256 Мб

    Электрические параметры

    Напряжение питания постоянное

    10.. 50В

    Максимальная потребляемая мощность

    9,6Вт

    Конструктивные особенности

    Тип разъёма питания

    MicroFit 4Pin

    Слот для карты памяти

    microSD

    Тип разъёма для антенны NB-IoT

    SMA-f

    Разъём для антенны 4G

    2 x SMA-f

    Вес

    230 гр

    Материал корпуса

    Сплав алюминия

    Габариты корпуса

    97 х 78 х 36 мм

    Параметры эксплуатации

    Диапазон рабочих температур

    -40...+70°C (-20...+55°C - для роутеров с модулем резервного питания на ионисторе)

    Гарантия

    4 года

    Параметры надёжности

    Наработка на отказ

    110 000 часов

    Средний срок службы

    10 лет

    Комплектация

    Роутер TELEOFIS

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

    Ответные части разъёмов

    1 шт.

    Опционально

    GNSS-приёмник

    для определения координат и сверхточной синхронизации времени со спутниковых систем GPS/ГЛОНАСС.

    Сверхточные часы реального времени

    со встроенным термокомпенсированным генератором для максимально точного хронометража (точность ±1сек/сут)

    Модуль резервного питания на ионисторе

    при отсутствии внешнего питания обеспечит автономную работу роутера в течение 2 минут

  • Главные отличия роутеров серии RTU1068 V4 от серии RTU1068 V2:

    • Наличие модели с поддержкой горячего резервирования канала связи по сети NB-IoT Идеально подойдет для мест с нестабильной 3G/LTE связью и для передачи небольших массивов данных (пакеты телеметрии)
    • Два промышленных интерфейса RS-485
    • Разъем RS-232 изменен с DB-9М (COM-порт) на тип "разрывной клеммник"
    • Диапазон измеряемых напряжений линий GPIO увеличен до 24 В

    Возможности RTU1068 V4:

    • Четыре универсальных порта GPIO. Режимы работы: измерение напряжения; управление нагрузкой
    • Интерфейсы RS-485 и RS-232 для подключения к ПЛК, счетчикам электроэнергии/газа/тепла, контроллерам СКУД
    • Преобразование промышленных протоколов Modbus RTU/ASCII ↔ Modbus TCP
    • Два порта Ethernet 10/100Base-TX (LAN/WAN) для подключения нескольких устройств к роутеру и для резервирования Интернет-соединения по проводному каналу
    • Сетевые функции: NAT, Firewall, VLAN, TinyProxy, NAPT
    • Сетевые протоколы: TCP, UDP, SSL/TLS, HTTP/HTTPS, IPv4/IPv6, IPSec, PPPoE, PPP, ICMP, SSH, DHCP, Telnet, NTP, DNS
    • VPN туннели: L2TPv2, v3, IPsec, OpenVPN, GRE, PPTP
    • Вход для подключения низковольтного питания через разъемный клеммник. При питании устройства через разъём MicroFit является выходом для питания внешних устройств
    • USB Host (тип A) для подключения внешних устройств
    • Слот для карты памяти microSD для хранения большого объема данных, например, архива показаний счетчика
    • Аппаратный сторожевой таймер WatchDog для перезагрузки роутера в случае системных сбоев
    • Встроенный блок часов реального времени (RTC) для сохранения даты/времени при отключении внешнего питания роутера
    • Два разъёма SMA(f) для подключения внешних усиливающих 4G антенн

    Дополнительные опции (за отдельную стоимость):

    • Сверхточные часы реального времени со встроенным термокомпенсированным генератором для максимально точного хронометража (точность  ±1сек/сут)
    • GNSS-приёмник для определения координат и сверхточной синхронизации времени со спутниковых систем GPS/ГЛОНАСС. При подключении GNSS-антенны часы будут дополнительно синхронизироваться со спутниками и корректировать значения времени с точностью до миллисекунды
    • Модуль резервного питания на ионисторе, который при отсутствии внешнего питания обеспечит автономную работу роутера в течение 2 минут
  • Варианты исполнения:

    Модель

    GNSS

    2 x RS-485 изол.

    Ионистор

    RTU1068 V4.5640.0111

    -

    -

    -

    RTU1068 V4.5740.0111

    +

    -

    -

    RTU1068 V4.5660.0111

    -

    +

    -

    RTU1068 V4.5641.0111

    -

    -

    +

    RTU1068 V4.5640.0111

    -

    -

    -

    Возможны комбинации указанных опций. Обращайтесь к менеджеру.
